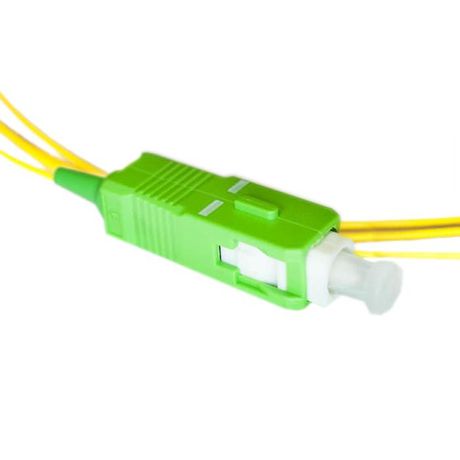

Пигтейл SC/APC LSZH OS2 SM 9/125 1.5м - 09-0704 Net.on

Пигтейл SC/APC 1,5 метра от SUPRLAN (арт. 09-0704) - это одномодовый оптический шнур с готовым коннектором на одном конце и свободным концом для спайки с основным кабелем. Применяется в сетях передачи данных, где требуется минимальная потеря сигнала и высокая точность соединения.

Назначение и область применения

Пигтейл SC/APC 1,5 метра используется для подключения оборудования к оптоволоконной сети через терминальную коробку, распределительный щит или патч-панель. Его применяют там, где необходимо надежно завершить оптический кабель, не используя сложную аппаратуру для оконцевания. Подходит для установки в телекоммуникационных системах, IPTV, FTTH, корпоративных сетях и на объектах связи с высокими требованиями к качеству сигнала.

Технические характеристики

• Тип волокна: одномодовое 9/125 мкм, класс OS2 - обеспечивает передачу сигнала на большие расстояния до 20 км без усиления
• Длина кабеля: 1,5 м - оптимальна для внутренней маршрутизации в шкафах и коробках
• Тип разъема: SC/APC - круглый коннектор с углом полировки 8°, снижает отражение света до минимума
• Количество жил: одна - предназначена для однополосной передачи данных (Tx/Rx в паре с другим пигтейлом)
• Цвет оболочки: желтый - стандартизированная цветовая маркировка для одномодового волокна
• Материал оболочки: огнестойкий компаунд - соответствует нормам пожарной безопасности для помещений с повышенными требованиями
• Материал корпуса коннектора: пластик - легкий, устойчивый к коррозии, не требует заземления
• Способ присоединения: зажим - позволяет легко закрепить кабель внутри коннектора без пайки

Совместимость и монтаж

Пигтейл SC/APC 1,5 метра совместим с любыми устройствами и адаптерами, поддерживающими стандарт SC/APC. Для монтажа:

• Освободите второй конец пигтейла от внешнего покрова на 1–2 см
• Аккуратно удалите буферное покрытие (диаметром 0,9 мм) с помощью специального инструмента
• Обработайте волокно спиртом и подготовьте к сварке или механическому соединению
• Фиксируйте коннектор в розетке поворотом до характерного щелчка - защелка обеспечивает плотное соединение

Не допускается перегибать кабель радиусом менее 30 мм - это вызывает потери сигнала.

Безопасность и стандарты

Пигтейл SC/APC 1,5 метра выполнен в соответствии с международными требованиями к оптоволоконному оборудованию. Материал оболочки соответствует нормам огнестойкости IEC 60332-1. Коннектор SC/APC соответствует стандартам ITU-T G.652.D и IEC 61754-20.

Преимущества

• APC-полировка снижает уровень обратного отражения до -65 дБ - идеально для аналоговых сигналов и PON-сетей
• Готовый коннector исключает необходимость дорогостоящей терминации на месте
• Удобная длина 1,5 м позволяет легко достичь точки спайки даже в плотно заполненных шкафах
• Желтый цвет облегчает визуальное отличие от многомодовых решений (обычно оранжевые)

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует защита IP, материал не рассчитан на УФ-лучи и осадки
• Не работает с многомодовым волокном - несовместим с OM1/OM2/OM3/OM4
• Не рекомендован для частых подключений/отключений - коннектор SC/APC не предназначен для циклической эксплуатации, как в патч-кордах
• Требуется профессиональная спайка второго конца - нельзя просто воткнуть в розетку без предварительной обработки

Примеры использования

• Подключение GPON-ONT-роутера к оптической линии в квартире
• Завершение волокна в распределительной коробке на этаже офисного здания
• Сращивание с главным трассовым кабелем в серверной комнате
• Работа в системах CATV и цифрового телевидения с высокой чувствительностью к отражениям

Практические советы

• Перед монтажом проверьте угол полировки - APC всегда имеет зеленую крышку или пометку, чтобы не перепутать с UPC (синий/черный)
• Используйте защитные колпачки на коннекторе до момента подключения - грязь и пыль на торце волокна разрушают связь
• При прокладке в шкафах не перетягивайте кабель - напряжение на волокне вызывает микротрещины
• Для тестирования используйте OTDR или лазерный источник - обычный тестер на яркость не покажет качество APC-соединения
• Пигтейл SC/APC 1,5 метра от SUPRLAN (арт. 09-0704) лучше всего применять в паре с таким же пигтейлом - так вы сохраните баланс затухания и отражений в канале
