Оптический пигтеил,(SM), 9/125 (OS2), SC/APC, LSZH, 1,5м | FPT09-SCA-C1L-1M5 ITK IEK

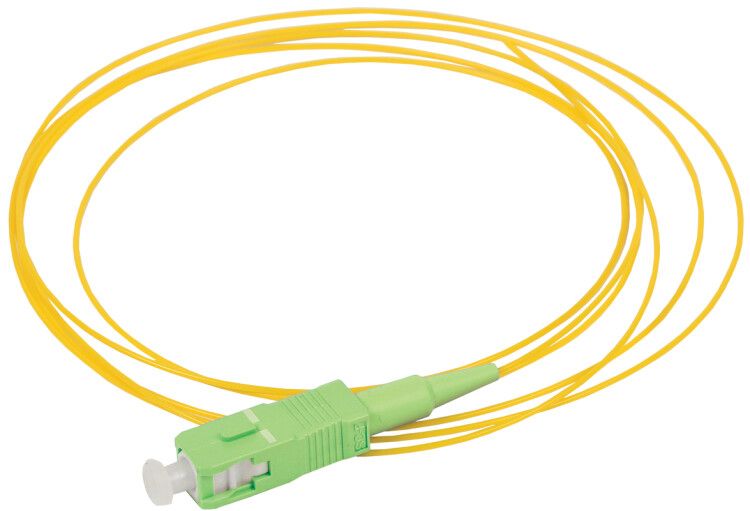

Оптический пигтейл одномодовый (SM) 9/125 (OS2) SC/APC LSZH 1.5м от ITK (IEK) - это одножильный оптический переходник с разъёмом SC/APC на одном конце и оголённым волокном на другом. Он предназначен для надёжного подключения кабельной линии к активному оборудованию через терминальную коробку или спlicing-панель. Артикул fpt09-sca-c1l-1m5 используется там, где важна минимальная потеря сигнала и устойчивость к отражениям.

Назначение и область применения

Оптический пигтейл одномодовый (SM) 9/125 (OS2) SC/APC LSZH 1.5м применяется для соединения оптоволоконного кабеля с оборудованием: оптическими терминалами,OLT, ONT, тестовыми приборами, патч-панелями. Его используют в телекоммуникациях, IPTV, FTTH, корпоративных сетях и системах передачи данных. Разъём SC/APC обеспечивает низкий уровень отражений - идеально подходит для высокоскоростных и аналоговых сигналов. Конец без разъёма сваривается с основным кабелем в распределительной коробке или щите.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - поддерживает дальние расстояния до 40+ км
• Разъём: SC/APC - зелёный корпус, угол затирки 8° для минимизации отражений
• Количество жил: 1
• Длина: 1,5 метра - оптимальна для внутренней маршрутизации в шкафах
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений
• Цвет: жёлтый - стандартизированная маркировка одномодового волокна
• Срок службы: 15 лет - при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Оптический пигтейл одномодовый (SM) 9/125 (OS2) SC/APC LSZH 1.5м совместим с любым оборудованием, имеющим SC/APC-порт. Монтаж выполняется в два этапа:

1. На заводе: один конец уже имеет готовый разъём SC/APC
2. У заказчика: свободный конец сваривается с основным оптоволоконным кабелем с использованием профессионального сварщика. После сварки место соединения защищается тепловой трубкой.

Не допускается перегибать пигтейл радиусом менее 30 мм. Кабель не рассчитан на механическую нагрузку - не тяните и не укладывайте под давление.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей. Оболочка LSZH соответствует нормам пожарной безопасности для помещений с людьми - офисам, серверных, метро, больницах. Применение APC-разъёма снижает риск повреждения чувствительных приёмников из-за обратных отражений.

Преимущества

• Высокая точность разъёма: феррулы Adamant обеспечивают низкую потери вставки (<0,2 dB)
• Стабильная работа в условиях повышенной влажности и температурных колебаний благодаря качественному волокну Corning
• Лёгкая идентификация: жёлтый цвет сразу указывает на тип волокна - одномодовое
• Экологическая безопасность: LSZH-оболочка не содержит галогенов, что важно для закрытых систем

Ограничения применения

• Не предназначена для прямой установки на открытом воздухе - не имеет бронирования и защиты от УФ
• Не подходит для многомодовых систем - несовместима с OM1/OM2/OM3/OM4
• Не рекомендуется использовать без защитной муфты после сварки - открытый конец требует обязательной герметизации
• Запрещено применять в средах с постоянными вибрациями без дополнительной фиксации

Примеры использования

• Подключение OLT в GPON-сети к распределительной коробке
• Соединение оптического модуля ONT с домашним кабелем в квартире
• Передача сигнала от линии к анализатору в лаборатории
• Монтаж в центральном шкафу базовой станции мобильной сети

Практические советы

• При выборе проверьте, чтобы оборудование имело именно SC/APC - не путайте с SC/UPC (синий разъём)
• Длина 1,5 м удобна для большинства шкафов; если нужна большая свобода перемещения - выбирайте 2–3 м
• Перед сваркой обязательно протестируйте целостность волокна с помощью OTDR
• Храните в оригинальной упаковке, избегайте контакта с маслами и растворителями
• Артикул fpt09-sca-c1l-1m5 - единственный вариант в линейке ITK с такими параметрами; другие длины или разъёмы - отдельные модели
