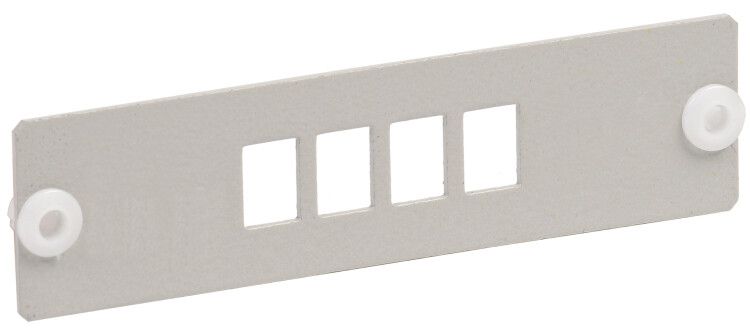

Панель для 4-ех оптических адаптеров (SC-Duplex в 19дюймовый кросс) - FOBX-P8-SCDX IEK

Панель для 4-х оптических адаптеров (SC-Duplex в 19-дюймовый кросс) от ITK (IEK) - компактный элемент для организации оптических соединений в стандартизированных телекоммуникационных стойках. Артикул fobx-p8-scdx обеспечивает надежную фиксацию четырёх SC-Duplex адаптеров в 19-дюймовой рамке.

Назначение и область применения

Панель предназначена для монтажа в 19-дюймовые стойки и используется для коммутации и распределения оптических сигналов. Подходит для установки в центрах связи, серверных помещениях, на объектах телекоммуникаций и сетях передачи данных. Применяется там, где требуется упорядоченная и защищённая организация оптических соединений с использованием адаптеров типа SC-Duplex.

Технические характеристики

• Тип разъёмов: SC-Duplex - два одиночных SC-разъёма в одном корпусе, позволяют подключить две оптические линии одновременно
• Количество портов: 4 шт. - соответствует количеству установленных адаптеров
• Поддерживаемые типы волокон: одномодовое и многомодовое - совместима с большинством существующих оптических систем
• Способ монтажа: встраиваемый - крепится в 19-дюймовую стойку через боковые направляющие
• Материал корпуса: сталь - прочная, жесткая конструкция, устойчивая к механическим воздействиям
• Цвет: серый - соответствует стандартной цветовой гамме телекоммуникационного оборудования
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в условиях постоянной нагрузки

Совместимость и монтаж

Панель совместима с любыми стандартными SC-Duplex адаптерами, имеющими корпус по ГОСТ / IEC. Монтаж осуществляется путём вставки в 19-дюймовую стойку с последующим фиксированием с помощью боковых зажимов или винтов. Для правильной установки проверьте ширину стойки - она должна точно соответствовать 19 дюймам (482,6 мм). Кабели подводятся сверху или снизу - панель имеет открытые каналы для прокладки световодов.

Безопасность и стандарты

Произведена в соответствии с требованиями к телекоммуникационному оборудованию. Материалы не выделяют токсичных веществ при нормальных температурных режимах. Нет специфических требований к электробезопасности - панель не содержит активных компонентов и не подвержена напряжению.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - снижает риск повреждения при обслуживании
• Универсальная совместимость с одно- и многомодовым волокном - позволяет использовать в различных сетевых средах
• Чёткая маркировка и компактная форма - упрощают идентификацию и обслуживание линий
• Долгий срок службы - минимизирует необходимость замены в течение всего жизненного цикла сети

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли (не имеет IP-рейтинга)
• Работает только с адаптерами SC-Duplex - несовместима с LC, FC, ST и другими типами разъёмов
• Требует наличия 19-дюймовой стойки - не может быть смонтирована в настенные или настольные корпуса
• Не предусматривает внутреннюю маршрутизацию или сплайс-блок - все соединения должны выполняться вне панели

Примеры использования

• Центральное оборудование в офисной сети - распределение оптики между рабочими местами
• Телекоммуникационная стойка в многоэтажном здании - точка переключения между этажами
• Абонентский пункт в FTTx-сети - переход с магистрального волокна на локальные линии
• Оборудование центра обработки данных - коммутация между серверами и коммутаторами

Практические советы

• Перед установкой убедитесь, что используемые SC-Duplex адаптеры имеют одинаковый тип посадочного механизма - не все производители соблюдают точные геометрические допуски
• При прокладке кабелей избегайте резких изгибов радиусом менее 30 мм - это предотвращает потери сигнала
• Для удобства обслуживания рекомендуется помечать каждый порт этикетками - особенно при работе с несколькими линиями
• Панель fobx-p8-scdx от ITK (IEK) хорошо сочетается с другими продуктами серии ITK для 19-дюймовых стоек - можно формировать единый стандартный комплекс
