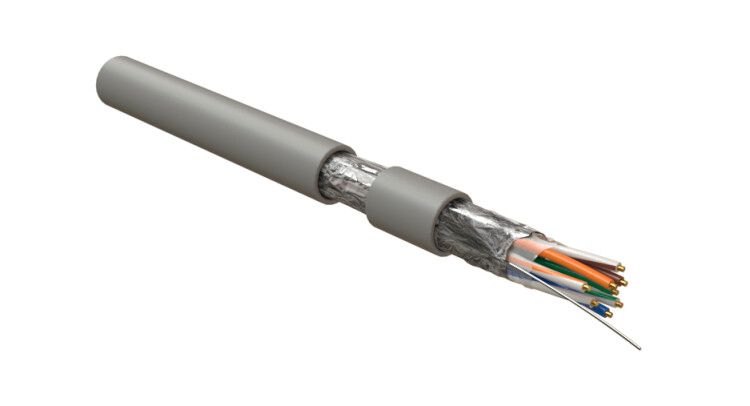

Кабель F/UTP кат.5E 4х2х24AWG ОЖ solid PVC IFUTP4-C5E-S24/1-FRPVC-GY для сетей Industrial Ethernet сер. (уп.500м) Hyperline 444052

Кабель Hyperline 444052 - это экранированный кабель категории 5e с медными жилами и PVC-оболочкой, предназначенный для надёжной передачи данных в промышленных условиях. Подходит для установки на объектах с высокими требованиями к помехозащищённости, например, на заводах, в цехах и на транспорте.

Назначение и область применения

Кабель Hyperline 444052 используется для создания сетей Industrial Ethernet - то есть там, где важна устойчивость к электромагнитным помехам. Он применяется для соединения устройств автоматизации: контроллеров, датчиков, приводов, HMI-панелей, камеры наблюдения и других систем, работающих в средах с сильными ЭМИ. Благодаря экрану и качественной изоляции, кабель сохраняет стабильную связь даже рядом с частотниками, сварочным оборудованием и силовыми кабелями.

Технические характеристики

• Категория: Cat 5e - обеспечивает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Тип экранирования: F/UTP (фольга + неэкранированные пары) - каждый проводник изолирован, вся группа покрыта общей фольгой
• Жилы: 4 пары (8 жил), каждая пара состоит из двух однопроволочных медных жил (класс 1)
• Сечение жилы: 0,205 мм2 (эквивалент 24 AWG) - оптимально для сигналов управления и данных, не рассчитано на питание мощных устройств
• Изоляция: полиэтилен (PE) - устойчив к перепадам температур и механическому воздействию
• Оболочка: PVC, серого цвета - гибкая, устойчивая к истиранию, не выделяет токсичных веществ при нагреве
• Наружный диаметр: 5,8 мм - позволяет легко прокладывать в трубах и кабель-каналах
• Рабочий температурный диапазон: от –20 C до +75 C - подходит для холодных цехов и жарких помещений
• Устойчивость к УФ: да - можно использовать на открытых участках, в том числе на улице или в световых шахтах

Совместимость и монтаж

Кабель Hyperline 444052 совместим со всеми стандартными RJ45-разъёмами, patch-панелями и коммутаторами, поддерживающими Cat 5e. Для монтажа используйте инструменты, соответствующие классу 24 AWG - особенно важно правильно обжать контакты, чтобы не повредить тонкие жилы. Обращайте внимание на минимальный радиус изгиба - он составляет не менее 4× наружного диаметра (не меньше 23 мм). Не допускайте перегибов и сдавливания кабеля при прокладке в трассах.

Безопасность и стандарты

Кабель соответствует требованиям международных стандартов для кабелей категории 5e (ISO/IEC 11801, TIA/EIA-568-B). Материал оболочки PVC не содержит галogens, что снижает риск образования ядовитых газов при возгорании. Применяется в соответствии с правилами электробезопасности для слаботочных систем.

Преимущества

• Экранирование F/UTP эффективно защищает от внешних ЭМИ - выше, чем у UTP аналогов
• Медные жилы обеспечивают стабильную передачу сигнала и низкую потерю мощности
• PVC-оболочка с УФ-защитой позволяет применять кабель как внутри, так и снаружи зданий
• Цветовая маркировка жил упрощает идентификацию и обжим
• Стандартная длина 500 м - удобна для закупки крупных партий без необходимости соединения

Ограничения применения

• Не предназначен для передачи электроэнергии - максимальный ток ограничен сечением жилы (0,205 мм2); для питания устройств нужен отдельный силовой кабель
• При температурах ниже –20 C материал становится хрупким - не рекомендован для постоянной эксплуатации в Arctic-условиях
• Не следует прокладывать в одном канале с высоковольтными кабелями без разделения - хотя экран защищает, но при близком расположении возможны наводки
• Не подходит для погружения в воду - IP-защита не указана; для влажных мест требуются специальные герметичные решения

Примеры использования

• Подключение PLC-контроллеров к I/O-модулям на конвейере
• Связь между датчиками давления и пультом управления в пищевой промышленности
• Прокладка сети видеонаблюдения в цеху с большим количеством частотников
• Автоматизация складских комплексов - передача данных от RFID-ридеров к серверу
• Системы управления освещением и вентиляцией на открытых площадках

Практические советы

• Перед монтажом проверьте целостность экрана - не допускайте его повреждения при зачистке
• При использовании в помещениях с повышенной влажностью - дополнительно защищайте места соединений термоусадкой или герметиком
• Для длинных трасс (>80 м) проверяйте уровень затухания сигнала - в промышленной среде лучше делать запас по длине
• При прокладке в металлических лотках - обязательно заземлите экран в одной точке (обычно у источника сигнала), чтобы избежать контурных токов
• Заказывайте кабель Hyperline 444052 с запасом - 10–15% на резервы, ответвления и исправление ошибок монтажа
