Телефонный кабель ШТЛП 4 жилы CCA, белый, 100м, REXANT - 01-5101-3 MEET

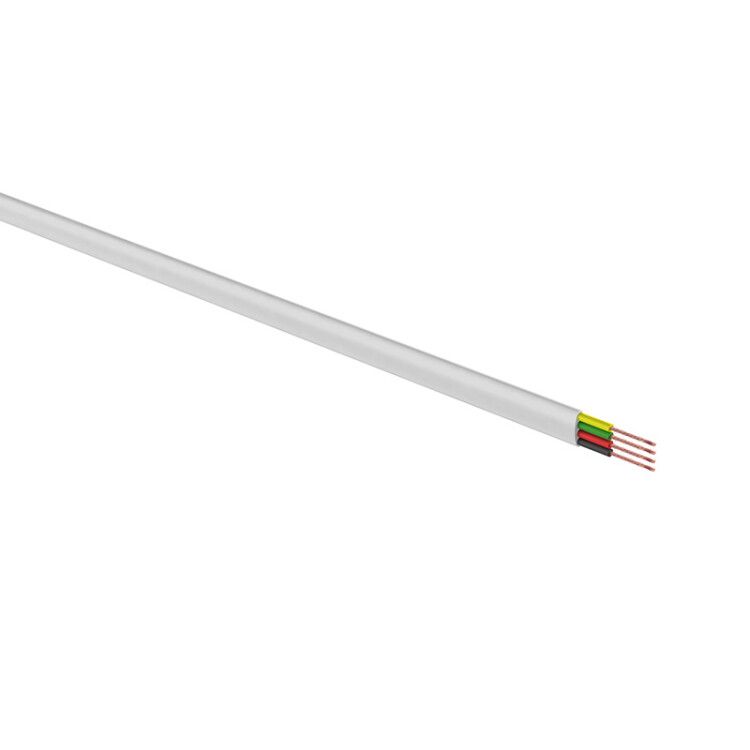

Кабель телефонный 100 м, белый, тип ШТЛП-4, проводник CCA от Rexant (артикул 01-5101-3) предназначен для передачи слаботочных сигналов в телефонных системах, факсах, модемах и других устройствах связи. Кабель отличается устойчивостью к перепадам температур и воздействию ультрафиолета, что позволяет использовать его как внутри помещений, так и на открытых участках.

Назначение и область применения

Кабель ШТЛП-4 используется для соединения телефонных аппаратов, АТС, модемов, сигнализаций и других устройств, работающих при низком напряжении. Подходит для внутренней прокладки в зданиях, а также для наружного монтажа благодаря защите от УФ-излучения. Применяется в офисах, домашних сетях, на объектах с маломощными коммуникациями. Не предназначен для питания оборудования - только для передачи сигналов.

Технические характеристики

• Количество жил: 4
• Сечение каждой жилы: 0.28 мм2 (состоят из 6 проволочек 0.10 мм каждая)
• Материал проводника: алюминий, плакированный медью (CCA)
• Класс гибкости: 2 (многопроволочная жила, обеспечивает хорошую гибкость)
• Изоляция жил: поливинилхлорид (ПВХ), диаметр 0.95 мм
• Оболочка: поливинилхлорид (ПВХ), белого цвета
• Габариты кабеля: 2.4 × 4.8 мм (плоская форма)
• Номинальное напряжение: до 120 В (по спецификации); рекомендовано не выше 48 В для надёжной работы
• Электрическое сопротивление: ≤ 0.165 Ом/м
• Диапазон рабочих температур: от –50 C до +60 C
• Устойчивость к УФ: да - не трескается и не выгорает на солнце
• NVP: 0.69 - скорость передачи сигнала составляет 69% от скорости света
• Срок службы: 10 лет

Совместимость и монтаж

Кабель ШТЛП-4 совместим с большинством стандартных телефонных разъёмов RJ11/RJ12. Монтаж выполняется путём прямого подключения к контактным площадкам или через клеммы. Жилы расположены параллельно - не скручены, поэтому при обжиме важно сохранить порядок следования. Минимальный радиус изгиба - не менее 10 диаметров кабеля (≈24–48 мм). Для наружной прокладки используйте кабель-каналы или хомуты, чтобы избежать механических повреждений. Не применяйте для прокладки в бетоне или под давлением - оболочка не рассчитана на значительную нагрузку.

Безопасность и стандарты

Кабель соответствует требованиям к слаботочным системам. Напряжение 120 В указывает на предельную безопасность для человека, однако в реальных условиях рекомендуется работать в рамках 48 В, как указано в описании производителя. Отсутствие заземления и экранирования делает его чувствительным к помехам - не применять рядом с силовыми кабелями. Соответствует нормам безопасности для бытовых и офисных установок.

Преимущества

• Высокая устойчивость к холоду и жаре - работает в суровых климатических условиях
• Защита от УФ-излучения - долговечность при наружном использовании
• Плоская форма - удобство при прокладке в узких каналах и плинтусах
• ПВХ-оболочка - устойчива к влаге, маслам и бытовым химикатам
• CCA-проводники снижают стоимость без потери достаточной проводимости для слаботочных цепей

Ограничения применения

• Не подходит для передачи мощных сигналов или питания устройств - только для сигналов связи
• CCA-проводники имеют меньшую проводимость, чем медь - не рекомендуются для длинных линий свыше 100 метров при высоких частотах
• Отсутствует экран - восприимчив к электромагнитным помехам от двигателей, освещения, силовых кабелей
• Не предназначен для закладки в стену или бетон - требует защиты в канале или трубе
• Не следует использовать в помещениях с постоянной повышенной влажностью без дополнительной герметизации

Примеры использования

• Подключение аналогового телефона к стенному порту в квартире
• Прокладка линии связи между офисными терминалами
• Связь между видеодомофоном и внутренним блоком
• Подключение модема к телефонной линии на даче
• Автоматизация систем оповещения с использованием слаботочных сигналов

Практические советы

• При обрезке кабеля внимательно следите за порядком жил - они не скручены, и перепутать их легко
• Для прокладки на улице используйте кабель-каналы или гофру - даже с УФ-защитой материал со временем становится хрупким
• Проверьте сопротивление линии мультиметром: если больше 0.165 Ом/м - возможна потеря качества сигнала
• На длинных участках (>80 м) замерьте уровень сигнала - CCA может вызывать затухание при высоких частотах
• Не перегибайте кабель острыми углами - соблюдайте радиус изгиба ≥24 мм
• Храните в сухом месте - хотя ПВХ устойчив к влаге, длительное намокание снижает срок службы
