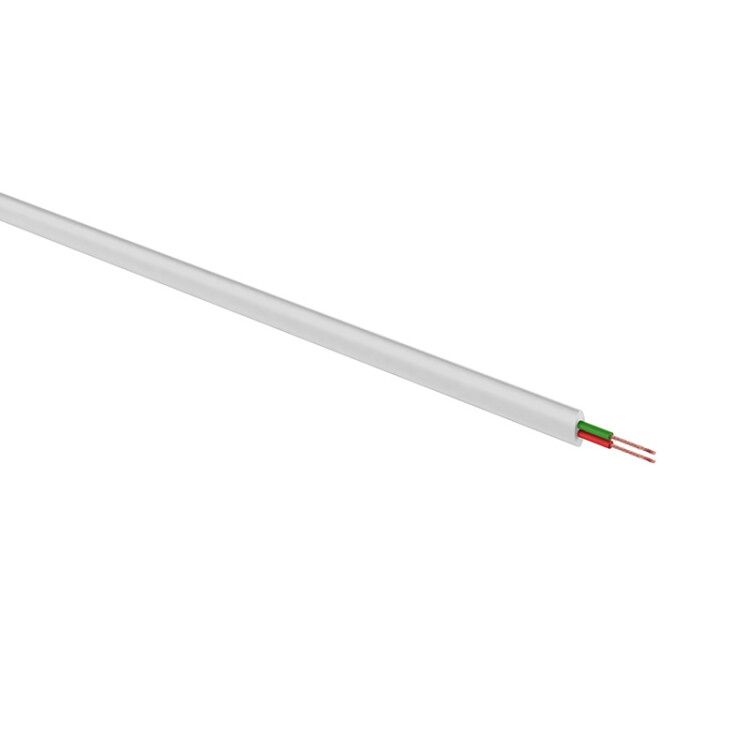

Телефонный кабель ШТЛП 2 жилы CCA, белый, бухта 100м | 01-5001-3 REXANT MEET

Телефонный кабель ШТЛП 2 жилы CCA, белый, бухта 100м от Rexant — это распределительный провод для внутренних телефонных систем, подходящий для подключения аппаратов, факсов, модемов и аналогового оборудования. Кабель выполнен с использованием алюминиевых жил, плакированных медью, что обеспечивает баланс между стоимостью и надёжностью передачи сигнала.

Назначение и область применения

Телефонный кабель ШТЛП 2 жилы CCA предназначен для прокладки внутри зданий в системах связи с низким напряжением. Подходит для подключения стационарных телефонов, факсимильных аппаратов, АТС, терминалов и других устройств, работающих на напряжении до 48 В. Благодаря устойчивости к УФ-излучению может применяться в слегка открытых помещениях — например, в коридорах, на лестницах, в подъездах, где есть естественное освещение. Не рекомендуется для наружной прокладки под открытым небом или в условиях постоянного воздействия атмосферных явлений.

Технические характеристики

• Количество жил: 2
• Материал проводника: алюминий, плакированный медью (CCA)
• Строение жилы: 6 проволочек × 0,10 мм каждая (класс 2 — гибкая многопроволочная конструкция)
• Номинальное сечение: 0,28 мм²
• Изоляция жил: полиэтилен (PE), диаметром 0,95 мм
• Внешняя оболочка: поливинилхлорид (ПВХ), белого цвета
• Диаметр кабеля: 2,4 × 4,6 мм (плоская форма)
• Электрическое сопротивление жилы: ≤ 0,165 Ом/м
• Номинальное напряжение: до 48 В
• Допустимая температура эксплуатации: от -50 °C до +60 °C
• NVP (скорость распространения сигнала): 0,69
• Срок службы: 10 лет
• Маркировка жил: цветовая (обычно красная и синяя)
• Устойчивость к УФ-излучению: да

Совместимость и монтаж

Телефонный кабель ШТЛП 2 жилы CCA совместим со всеми типами стандартных телефонных разъёмов RJ11/RJ12 и клеммными колодками. Монтаж выполняется в штробах, кабель-каналах, гофре или на поверхности стен. Жилы расположены параллельно — не скручены, поэтому при зачистке важно сохранить их ориентацию, чтобы не перепутать полярность. Минимальный радиус изгиба — не менее 10-кратного наименьшего размера кабеля (≈24 мм). Для подключения используйте инструменты для работы с тонкими проводниками — не применяйте силовые клещи, чтобы не повредить многопроволочную структуру.

Безопасность и стандарты

Кабель соответствует требованиям к низковольтным проводам для внутреннего использования. Напряжение до 48 В исключает риск поражения электрическим током. Оболочка из ПВХ не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Применяется в соответствии с ГОСТ 15724-83 для телефонных сетей.

Преимущества

• Плакирование меди на алюминии снижает стоимость по сравнению с медным кабелем, сохраняя хорошую проводимость и устойчивость к окислению контактов.
• Плоская форма позволяет легко укладывать кабель в узких каналах и под плинтусами.
• Устойчивость к УФ-излучению делает возможным использование в местах с частичным световым воздействием — например, возле окон или в светлых коридорах.
• Гибкость класса 2 обеспечивает удобство при монтаже в ограниченном пространстве.
• Белый цвет облегчает визуальное различение в многослойных коммуникационных трассах.

Ограничения применения

• Не предназначен для прокладки вне помещений — даже с УФ-защитой материал не рассчитан на длительное воздействие дождя, снега или механических нагрузок.
• Алюминий с медным покрытием (CCA) имеет меньшую долговечность при частых изгибах и вибрациях по сравнению с цельной медью — не использовать в мобильных устройствах или на движущихся участках.
• Запрещено применять в цепях с напряжением выше 48 В — не является силовым кабелем.
• Не рекомендован для подключения к современным цифровым системам VoIP или PoE — недостаточная пропускная способность и экранирование.

Примеры использования

• Подключение стационарных телефонов в офисах, больницах, школах.
• Прокладка линий от АТС к настольным аппаратам в зданиях.
• Связь между модемом и телефонной розеткой.
• Обустройство внутренней системы оповещения с голосовым выводом.
• Подключение факс-аппаратов и старых терминалов в административных помещениях.

Практические советы

• При прокладке длинных линий (>50 м) учтите потери сигнала — сопротивление 0,165 Ом/м может влиять на качество связи на удалённых точках.
• Перед подключением проверьте цветовую маркировку жил — обычно красная = положительная, синяя = отрицательная; соблюдайте последовательность во всей цепи.
• Для защиты от механических повреждений используйте пластиковую гофру или кабель-канал, особенно там, где кабель проходит через дверные проёмы или рядом с движущимися элементами.
• Не заплетайте и не перекручивайте жилы — они спроектированы как параллельные, и изменение формы увеличивает вероятность обрыва.
• При замене старого кабеля — можно использовать этот же тип, если система работает на аналоговом принципе. Для новых установок с IP-телефонией выбирайте Ethernet-кабели категории Cat5e или выше.
