Кнопка AS-22N "Пуск-Стоп" прямоугольная 24В NO+NC EKF PROxima | pbn-as-rec-24

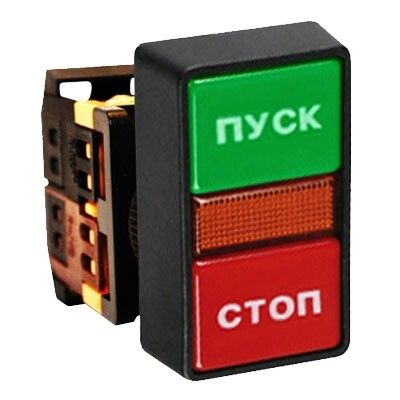

Кнопка EKF PROxima AS-22N Пуск-Стоп прямоугольная 24В NO+NC - комбинированное устройство управления с подсветкой для оперативного запуска и остановки оборудования в цепях постоянного тока 24 В. Подходит для установки на панели управления, где требуется одновременная индикация состояния и надёжное управление.

Назначение и область применения

Кнопка EKF PROxima AS-22N используется для ручного управления технологическими процессами: запуска и остановки двигателей, насосов, конвейеров, компрессоров и другого оборудования. Каждая из двух клавиш - одна красная (Стоп), одна зелёная (Пуск) - выполняет свою функцию. Устройство работает в цепях постоянного тока 24 В, что делает его подходящим для систем управления с низковольтными контроллерами, PLC и реле. Применяется в постах управления, щитах автоматики, станциях управления приводами и распределительных устройствах.

Технические характеристики

• Напряжение питания: 24 В постоянного тока
• Номинальный ток: 7,5 А
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип механизма: с самовозвратом - после нажатия возвращается в исходное положение
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды
• Габариты: 22×22×20 мм
• Подсветка: есть - позволяет легко определить состояние кнопки в темноте
• Цвет кнопок: красный (Стоп) / зелёный (Пуск)
• Конструкция линзы: квадратная
• Тип толкателя: цилиндрический, выступающий - удобен для нажатия пальцем
• Количество постов: 2 - две отдельные клавиши в одном корпусе
• Переднее кольцо: есть - обеспечивает плотную фиксацию в панели
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, без конденсации
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

Кнопка EKF PROxima AS-22N монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Переднее кольцо фиксирует её снаружи, а защёлки внутри обеспечивают прочное соединение. Для подключения используются клеммы, расположенные сзади - доступны при снятии крышки. Подключение проводов: к контактам N.O. и N.C. можно подключить цепи управления, например, катушки магнитного пускателя. Обратите внимание: кнопка не имеет собственного источника света - подсветка активируется внешним питанием 24 В, которое необходимо подвести параллельно контактам.

Безопасность и стандарты

AS-22N соответствует требованиям МЭК 60947-5-1 и российским стандартам безопасности. Конструкция выполнена с учётом требований к предотвращению случайного включения и обеспечению четкой индикации. Климатическое исполнение УХЛ3 допускает применение в неотапливаемых помещениях при температуре от −25C до +40C. Не предназначен для работы во взрывоопасной среде или на открытом воздухе.

Преимущества

• Интегрированная подсветка повышает видимость в условиях плохого освещения
• Комбинированный тип (Пуск+Стоп) экономит место на панели
• Выступающий цилиндрический толкатель обеспечивает точное и комфортное нажатие
• Фиксация с помощью переднего кольца снижает риск выпадения при вибрации
• Совместима с большинством стандартных панелей и шасси

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, брызг или пыли - степень защиты IP40 недостаточна для улицы или цехов с высокой запыленностью
• Подсветка требует внешнего источника 24 В - без него кнопка будет неиндикаторной
• Не подходит для цепей выше 24 В постоянного тока или 660 В переменного - превышение напряжения вызовет пробой контактов
• Не имеет механической блокировки - нельзя использовать как аварийную кнопку типа “рубильник”

Примеры использования

• Управление станком: зелёная кнопка запускает двигатель, красная - останавливает
• Автоматический режим: сигнал от кнопки подаётся на вход ПЛК, который управляет реле
• Щит управления насосной станцией: два поста с кнопками AS-22N установлены рядом
• Резервирование питания: кнопка используется для ручного переключения между основным и резервным источником

Практические советы

• При монтаже проверьте глубину отверстия - габариты 20 мм требуют минимум 20–22 мм свободного места сзади
• Для подсветки используйте отдельный провод от источника 24 В - не подключайте светодиод последовательно с нагрузкой
• Обязательно укажите полярность при подключении к 24 В постоянного тока - неверная полярность не повредит, но подсветка не загорится
• При замене старой кнопки сравните размеры: AS-22N совместима с аналогами от других производителей, имеющими те же 22 мм
• Не используйте в местах с возможным попаданием масла или химических жидкостей - материал переднего кольца не указан, но не является химически стойким
