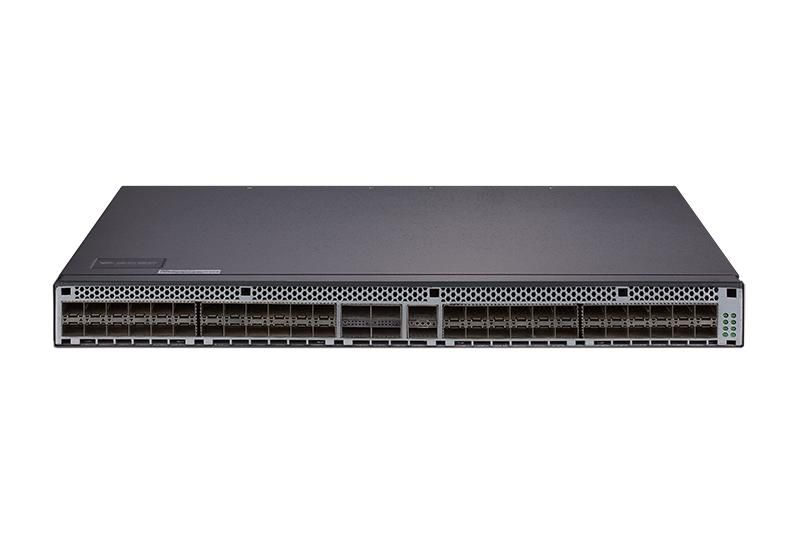

Коммутатор управляемый уровня ядра сети L3 48 10Гб/с SFP+2х40Гб/c QSFP+4х100Гб/с QSFP28 1 RJ45 консольный порт MGMT NIKOMAX GL-SW-X304-54SQ GIGALINK

Коммутатор управляемый уровня ядра сети L3 48 портов 10Гб/с SFP+ 2 порта 40Гб/с QSFP+ 4 порта 100Гб/с QSFP28 1 порт RJ45 консольный, 1 порт MGMT от бренда NIKOMAX (артикул gl-sw-x304-54sq) предназначен для построения высоконагруженных сетей в дата-центрах и узлах связи, обеспечивая маршрутизацию между VLAN, высокую пропускную способность и отказоустойчивость.

Назначение и область применения

Этот коммутатор используется на уровне ядра или агрегации в корпоративных, телекоммуникационных и дата-центровых сетях. Он связывает несколько нижележащих коммутаторов, серверные стойки, SAN-системы и другие устройства, требующие высокой пропускной способности. Подходит для роли TOR (Top of Rack) - когда один коммутатор обслуживает целую стойку серверов. Также применяется в сетях провайдеров услуг, где важна гибкость маршрутизации и масштабируемость.

Технические характеристики

• Основные порты: 48 × SFP+, скорость 1/10 Гбит/с
• Uplink-порты: 2 × QSFP+ (40 Гбит/с), 4 × QSFP28 (40/100 Гбит/с)
• Управление: 1 порт RJ45 для консоли, 1 порт MGMT (для удалённого администрирования)
• Питание: два встроенных блока питания (резервирование 1+1)
• Охлаждение: четыре вентилятора; возможна установка дополнительного модуля из четырёх вентиляторов
• Форм-фактор: 19” стойка, возможно настольное размещение
• Корпус: металлический, для защиты от механических повреждений
• Уровень: L3 - поддержка статической и динамической маршрутизации (RIP, OSPF, BGP)

Совместимость и монтаж

Коммутатор gl-sw-x304-54sq совместим с любыми SFP+, QSFP+ и QSFP28 оптическими модулями, соответствующими стандартам IEEE 802.3ba и 802.3ae. Для работы с 100 Гбит/с требуется использование сертифицированных QSFP28-модулей. Консольный порт RJ45 подключается через USB-to-RS232 адаптер. МGMT-порт использует Ethernet-кабель Cat5e/Cat6 для удалённого доступа. Установка в 19” стойку выполняется с помощью крепёжных уголков, входящих в комплект. Обязательно соблюдайте зазоры вокруг устройства для обеспечения воздушного потока - особенно при использовании всех 10 вентиляторов.

Безопасность и стандарты

Коммутатор управляемый уровня ядра сети L3 48 портов 10Гб/с SFP+ 2 порта 40Гб/с QSFP+ 4 порта 100Гб/с QSFP28 1 порт RJ45 консольный, 1 порт MGMT соответствует требованиям безопасности EN 60950-1 и EMC EN 55032 / EN 55024. Поддерживает функции ACL, DHCP Snooping, Port Security, 802.1X, QoS и VLAN segmentation - что позволяет контролировать доступ и защищать сеть от вторжений и перегрузок.

Преимущества

• Высокая плотность портов: до 48×10G + 6×uplink (до 100G) в одном устройстве
• Резервирование питания 1+1 - работа без простоев при выходе одного БП из строя
• Гибкая система охлаждения - возможность увеличения числа вентиляторов для экстремальных условий
• L3-маршрутизация внутри устройства - снижение нагрузки на внешние маршрутизаторы
• Web-интерфейс и CLI - удобное управление как новичкам, так и опытным инженерам

Ограничения применения

• Не подходит для использования вне помещений - отсутствует IP-защита корпуса
• Требует постоянного охлаждения: при недостаточном воздушном потоке возможен перегрев и аварийное отключение
• Не поддерживает PoE - все порты только для передачи данных, не для питания устройств
• Для работы с 100 Гбит/с необходимы дорогостоящие QSFP28-модули и многомодовое/одномодовое волокно подходящего типа
• Не рекомендован для малых офисов - избыточен по цене и функциям при количестве клиентских устройств менее 50

Примеры использования

• Ядро дата-центра: соединяет 10–20 серверных стоек через 100G uplinks, каждая стойка подключена через 10G SFP+
• Телефония и VoIP-инфраструктура: центральный коммутатор для SIP-серверов и PBX с гарантированным качеством сервиса (QoS)
• Системы видеонаблюдения: сбор трафика от сотен камер HD/UHD с последующей маршрутизацией к хранилищу
• Инфраструктура облачных платформ: TOR-устройство в стойке с виртуальными машинами, требующими низкой задержки

Практические советы

• Перед первым запуском проверьте наличие обоих блоков питания - даже при работе от одного БП система будет работать, но потеряете отказоустойчивость
• Для управления через MGMT-порт используйте отдельную VLAN и фиксированный IP-адрес - не смешивайте с пользовательским трафиком
• При использовании 100G портов убедитесь, что кабели и оптические модули поддерживают ту же длину и тип среды (например, SR4, LR4, AOC)
• Настройте SNMP и Syslog для мониторинга температуры, нагрузки на порты и состояния вентиляторов - это предотвращает внезапные сбои
• Обновляйте прошивку регулярно - производитель выпускает исправления для улучшения стабильности L3-маршрутизации
• При монтаже в стойку оставляйте минимум 1U свободного пространства сверху и снизу - это критично для работы системы охлаждения
