Коммутационный шнур кат. 5Е UTP LSZH 1м оранжевый | PC07-C5EUL-1M ITK IEK

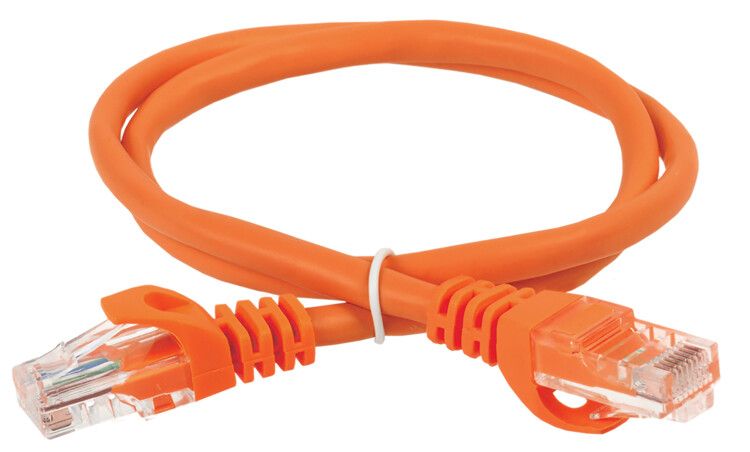

Патч-корд категории 5E UTP LSZH 1м оранжевый от бренда ITK (IEK), артикул pc07-c5eul-1m - это надёжный сетевой кабель с RJ45-коннекторами для подключения устройств в локальных сетях. Его оболочка из LSZH-материала повышает безопасность при возможном возгорании, а длина 1 метр оптимальна для краткосрочных соединений в стойках и на рабочих местах.

Назначение и область применения

Патч-корд категории 5E UTP LSZH 1м оранжевый используется для подключения компьютеров, телефонов, IP-камер, свитчей и серверов к информационным розеткам или коммутационным панелям. Подходит для внутренней прокладки в офисах, центрах обработки данных, учебных заведениях и промышленных объектах. Благодаря высокой гибкости и устойчивости к перегибам, идеально подходит для частых перемещений и плотной укладки в коробах и трассах.

Технические характеристики

• Категория: Cat 5E - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип кабеля: U/UTP (неэкранированный, 4 пары без экрана)
• Длина: 1 метр - минимум потерь сигнала для коротких соединений
• Конструкция: 4×2 - четыре неэкранованные скрученные пары
• Сечение жилы: 24 AWG - оптимально для малых токов и сигналов Ethernet
• Оболочка: LSZH (Low Smoke Zero Halogen) - при горении выделяет мало дыма и не содержит галогенов
• Индекс пожарной безопасности: П1б.8.1.1.1 - соответствует требованиям для помещений с повышенными нормами пожарной безопасности
• NVP: 69% - коэффициент скорости распространения сигнала, влияет на задержку в сети
• Цвет: оранжевый - позволяет легко отличить этот канал от других в сложных системах
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Коннекторы: RJ45 8P8C - совместимы со всеми стандартными портами Ethernet

Совместимость и монтаж

Патч-корд категории 5E UTP LSZH 1м оранжевый имеет фиксированные RJ45-разъёмы, поэтому не требует терминации. Просто вставьте его в любой порт с интерфейсом Ethernet - на компьютере, маршрутизаторе, patch panel’е или IP-устройстве. Убедитесь, что розетка или панель поддерживают Cat 5E или выше. Кабель совместим с оборудованием IEEE 802.3 (Ethernet 10/100/1000BASE-T). Маркировка на корпусе (кат. 5E, 4P, 24AWG, 1 м) помогает быстро проверить соответствие при сборке системы.

Безопасность и стандарты

LSZH-оболочка делает патч-корд безопасным для установки в закрытых помещениях, особенно там, где есть люди: офисы, школы, больницы, метро. При нагревании или возгорании материал почти не выделяет ядовитых газов и минимально дымит - это важно для эвакуации и работы спасателей. Соответствует российскому стандарту пожарной безопасности П1б.8.1.1.1. Коннекторы выполнены по стандарту TIA/EIA-568-B, обеспечивающему стабильную передачу данных.

Преимущества

• Устойчив к многократному изгибу благодаря многопроволочной жиле - долговечнее однопроволочных аналогов
• Лёгкий вес и гибкость - удобен для укладки в tight-зоны, например, за серверами или в панелях
• Яркая оранжевая окраска - упрощает визуальную классификацию кабелей в сложных системах
• LSZH-материал - снижает риск отравления и затруднений при эвакуации при пожаре
• Стандартная длина 1 м - исключает лишнюю длину, которая создаёт хаос в стойках

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует UV-защита и механическая броня
• Не рекомендован для подключения к PoE-устройствам мощностью более 15,4 Вт (IEEE 802.3af) - из-за сечения 24 AWG возможны потери тепла при длительной работе
• Не использовать в условиях постоянного контакта с маслом, растворителями или агрессивными химикатами - LSZH-оболочка не устойчива к таким воздействиям
• Работает только в пределах 100 м от источника - не заменяет основной кабель, только соединительный участок

Примеры использования

• Подключение ноутбука к розетке в офисе
• Связь между коммутатором и сервером в стойке
• Присоединение VoIP-телефона к сети
• Кратковременные тестовые соединения в лаборатории
• Заполнение свободных портов на patch panel’е в распределительной комнате

Практические советы

• Выбирайте оранжевые патч-корды для временных или тестовых линий - так проще найти нужный кабель среди других цветов
• Проверяйте, чтобы RJ45-разъёмы плотно входили в порты - плохой контакт вызывает обрыв связи
• Не перегибайте кабель под острым углом - радиус изгиба должен быть не менее 4–5 см
• При использовании в стойке с множеством кабелей используйте зажимы и кабельные менеджеры - это продлит срок службы патч-корда категории 5E UTP LSZH 1м оранжевый
• Артикул pc07-c5eul-1m - один из самых популярных в линейке ITK; заказывайте запасные экземпляры, если система критична
