Коннектор RJ-45 TERACOM PRO неэкранированный 8P8C 30мкд Cat.5E универсальный (упак.50шт) | TRP-PLUG-5EUTP-50 EKF

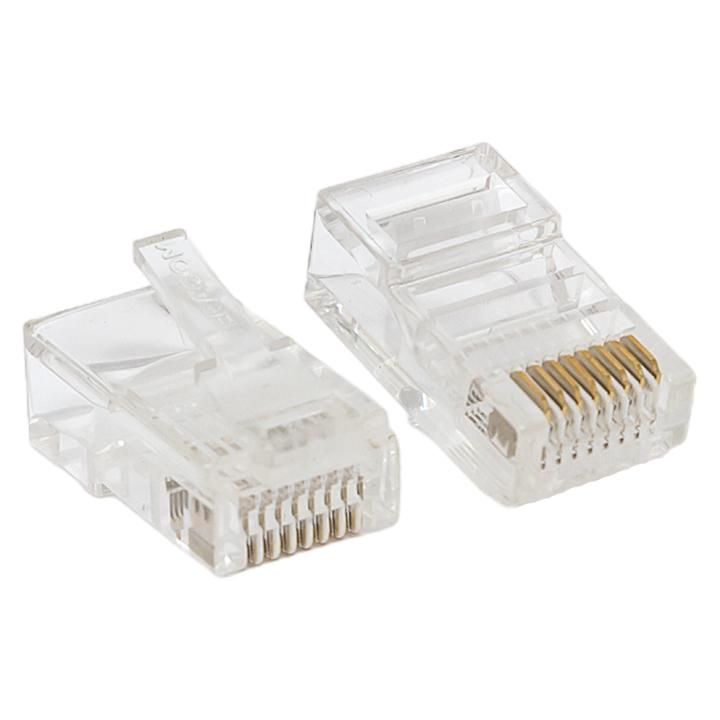

Коннектор RJ-45 неэкранированный 8P8C 30 микрон кат.5E универсальный (упаковка 50 штук) от бренда EKF, серия TERACOM PRO, предназначен для надёжного обжима витой пары в сетях Ethernet. Подходит для монтажа в розетках, патч-панелях и активном оборудовании, обеспечивая стабильную передачу данных и питание по стандарту PoE.

Назначение и область применения

Эти коннекторы используются для оконцевания кабелей категории 5e с разъёмом 8P8C — то есть для создания patch-cord’ов, подключения компьютеров, IP-камер, телефонов, точек доступа Wi-Fi и других устройств к сети. Применяются там, где требуется высокая надёжность соединений: офисы, школы, кампусы, системы умного дома, промышленные локальные сети. Благодаря поддержке PoE+ и PoE++ (до 90 Вт), подходят для питания камер, светильников, терминалов и другого оборудования через тот же кабель, что и данные.

Технические характеристики

• Тип разъёма: RJ45 8P8C (8 контактов, 8 положений)
• Категория: Cat.5E — поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Толщина золотого покрытия контактов: 30 мкм — снижает сопротивление и предотвращает окисление
• Способ присоединения: обжим (не требует пайки)
• Исполнение: штекер (вилка) — для подключения к розетке или порту устройства
• Рекомендованная площадь сечения кабеля: AWG 22–25 (диаметр жил 0,5–0,7 мм)
• Цвет: прозрачный — позволяет видеть цветовую схему обжима внутри
• Совместимость: работает с одножильным и многожильным кабелем витая пара

Совместимость и монтаж

Коннекторы TERACOM PRO совместимы с любыми кабелями Cat.5E и ниже (Cat.5, Cat.3), имеющими внешний диаметр, соответствующий стандартному обжимному механизму. Для установки необходим обжимной инструмент (клещи) с матрицей 8P8C. Убедитесь, что кабель имеет правильную длину — не менее 10 см от конца оплетки до начала контактов, чтобы избежать перегрузки при обжиме. Кабели с фольгированным экраном (FTP/STP) не рекомендуются — эти коннекторы неэкранированные (UTP).

Безопасность и стандарты

Коннекторы соответствуют требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5E. Поддерживают стандарты IEEE 802.3af/at/bt (PoE/PoE+/PoE++) — обеспечивают безопасную передачу до 90 Вт постоянного тока. Материал корпуса — самозатухающий пластик, соответствующий UL94 V-0, что повышает пожаробезопасность при использовании в закрытых системах.

Преимущества

• Золотое покрытие контактов 30 мкм — гарантирует долговечность и стабильный контакт даже при частых подключениях
• Прозрачный корпус — позволяет контролировать правильность обжима и соответствие цветовой схеме (T568A/B)
• Универсальность — работают с одножильным и многожильным кабелем, включая круглый
• Высокая надёжность — рассчитаны на десятки тысяч циклов подключения/отключения
• Упаковка по 50 штук — удобна для массового монтажа и хранения

Ограничения применения

• Не подходят для экранированных кабелей (FTP, STP) — отсутствует металлический контакт с экраном
• Максимальная толщина жилы — AWG 22; более толстые провода (AWG 20 и меньше) не войдут в гнездо
• Требуется обязательное использование обжимного инструмента — нельзя обжать руками или плоскогубцами
• Не предназначены для наружной эксплуатации — не имеют защиты от влаги и пыли (IP-класс не указан)

Примеры использования

• Подключение компьютера к маршрутизатору через UTP-кабель
• Монтаж IP-камеры с питанием по Ethernet (PoE++)
• Создание патч-кордов для серверной стойки
• Установка в стеновые розетки или модули Keystone
• Настройка беспроводных точек доступа в офисах и торговых центрах

Практические советы

• Перед обжимом проверьте порядок проводов — используйте схему T568B (наиболее распространённая) или T568A — соблюдайте её на обоих концах
• Не зачищайте слишком много изоляции — максимум 15 мм, иначе возрастёт риск помех
• Проверяйте качество обжима тестером — особенно важно при работе с PoE
• Храните запасные коннекторы в оригинальной упаковке — они легко теряются и повреждаются
• Для кабелей с плотной оплёткой используйте инструмент с функцией резки — так проще подготовить конец к обжиму
