Коннекторы 8P8C (Компьютерные разъемы) U/UTP Cat.5e 3U (RJ-45) Уп. 100шт. - 10-0205 Net.on

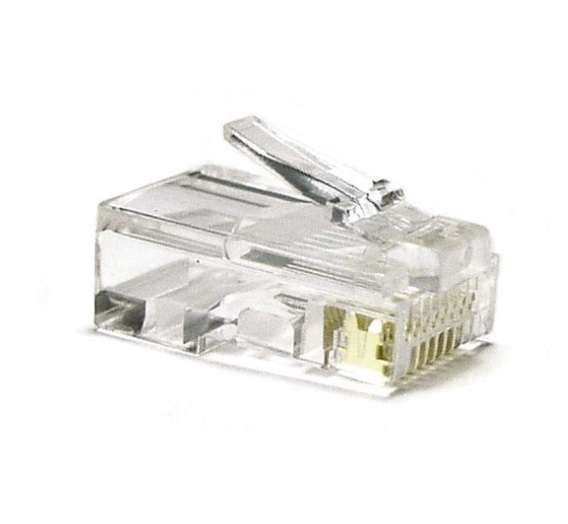

Коннектор SUPRLAN 10-0205 - это обжимной RJ-45-разъём категории Cat.5e для соединения сетевых кабелей с 8 жилами. Подходит для монтажа патч-кордов и оконечивания UTP-кабелей в офисах, на объектах связи и в промышленных системах. Упаковка содержит 100 штук.

Назначение и область применения

Коннектор SUPRLAN 10-0205 используется для оконечивания витой пары типа U/UTP Cat.5e. Применяется при изготовлении патч-кордов, подключении компьютеров, телефонов, IP-камер, коммутаторов и другого сетевого оборудования. Подходит как для домашних, так и для профессиональных сетей Ethernet до 1 Гбит/с.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C - 8 контактов, 8 позиций)
• Категория: Cat.5e - обеспечивает передачу данных до 100 МГц
• Способ монтажа: Обжимной - требует обжимного инструмента
• Сечение провода: 24–26 AWG - совместим с типичными UTP-кабелями
• Исполнение: Внутреннее - предназначен для установки внутрь модульных розеток и patch-панелей
• Материал корпуса: Поликарбонат - прочный, устойчивый к механическим нагрузкам
• Контакты: Позолоченные - обеспечивают надёжную проводимость и антикоррозийную защиту
• Цвет: Прозрачный - позволяет видеть расположение жил при обжиме
• Совместимость: Поддерживает однопроволочные и многопроволочные жилы
• Форма кабеля: Совместим с круглым и плоским кабелем

Совместимость и монтаж

Коннектор SUPRLAN 10-0205 монтируется с помощью стандартного обжимного инструмента (кримпер). Перед обжимом необходимо правильно упорядочить жилы по цветовой схеме T568A или T568B. Кабель зачищается на 2–3 см, жилы выравниваются и вставляются до упора - проверьте, чтобы каждая жила достигала металлического контакта внутри коннектора. После вставки выполняется обжим - контактные лезвия прорезают изоляцию и замыкают цепь. Для лучшего контакта используйте кабели с толщиной жил 0.5–0.6 мм (соответствуют AWG 24–26).

Безопасность и стандарты

Коннектор SUPRLAN 10-0205 соответствует требованиям стандарта TIA/EIA-568-B для категории Cat.5e. Нет сертификатов UL/CE в описании - при необходимости проверяйте документацию производителя. Прозрачный корпус не создаёт помех и безопасен при работе в закрытых помещениях.

Преимущества

• Позолоченные контакты снижают риск окисления и повышают срок службы
• Прозрачный корпус позволяет контролировать правильность укладки жил при монтаже
• Совместимость с круглым и плоским кабелем - универсальность для разных типов проводки
• Упаковка по 100 штук - экономия при массовом монтаже, удобство хранения
• Высокая точность геометрии - гарантирует плотное соединение с розетками и патч-панелями

Ограничения применения

• Не подходит для STP/FTP-кабелей - не имеет экранирующего контакта
• Не предназначена для внешней прокладки - не имеет защиты от влаги и пыли (IP-класс не указан)
• Работает только с кабелями 24–26 AWG - не подходит для более толстых жил (например, 22 AWG)
• Требует специального инструмента - без обжимного клещей невозможно выполнить монтаж

Примеры использования

• Изготовление патч-кордов для подключения ПК к маршрутизатору
• Оконечивание кабелей в стеновых розетках LAN-сетей
• Подключение IP-камер и VoIP-телефонов в офисах
• Монтаж сетей в учебных заведениях, малых предприятиях, серверных шкафах

Практические советы

• Перед обжимом всегда проверяйте порядок жил - неверная схема (T568A/B) нарушает связь
• Не перегибайте жилы при вводе в коннектор - это может сломать медную сердцевину
• Проверяйте качество обжима: после сжатия жилы должны быть полностью введены, а пластиковый фиксатор - плотно прижат к кабелю
• Храните запасные коннекторы в оригинальной упаковке - предотвращает потерю и загрязнение контактов
• Для тестирования готового кабеля используйте кабельный тестер - он покажет обрывы, перемычки и неправильную распиновку
