Коннекторы 8P8C (Компьютерные разъемы) U/UTP Cat.6 3U (RJ-45) Уп. 100шт. - 10-0206 Net.on

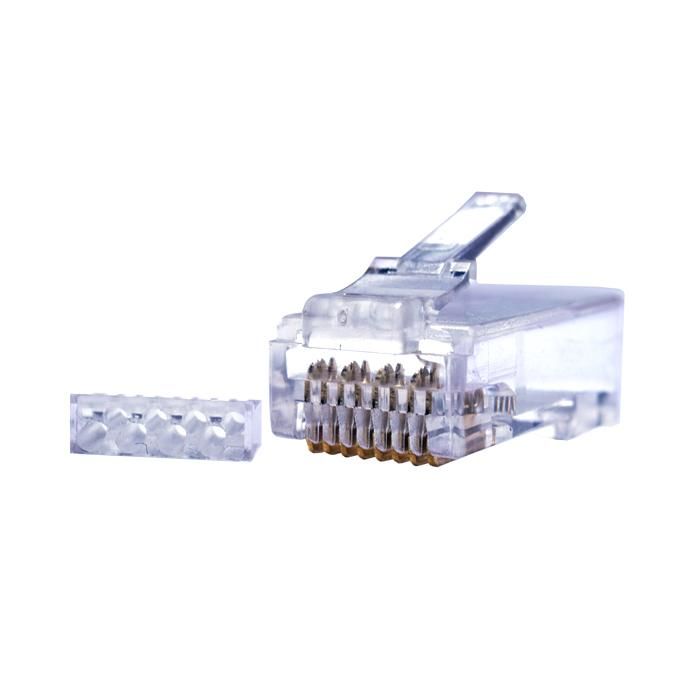

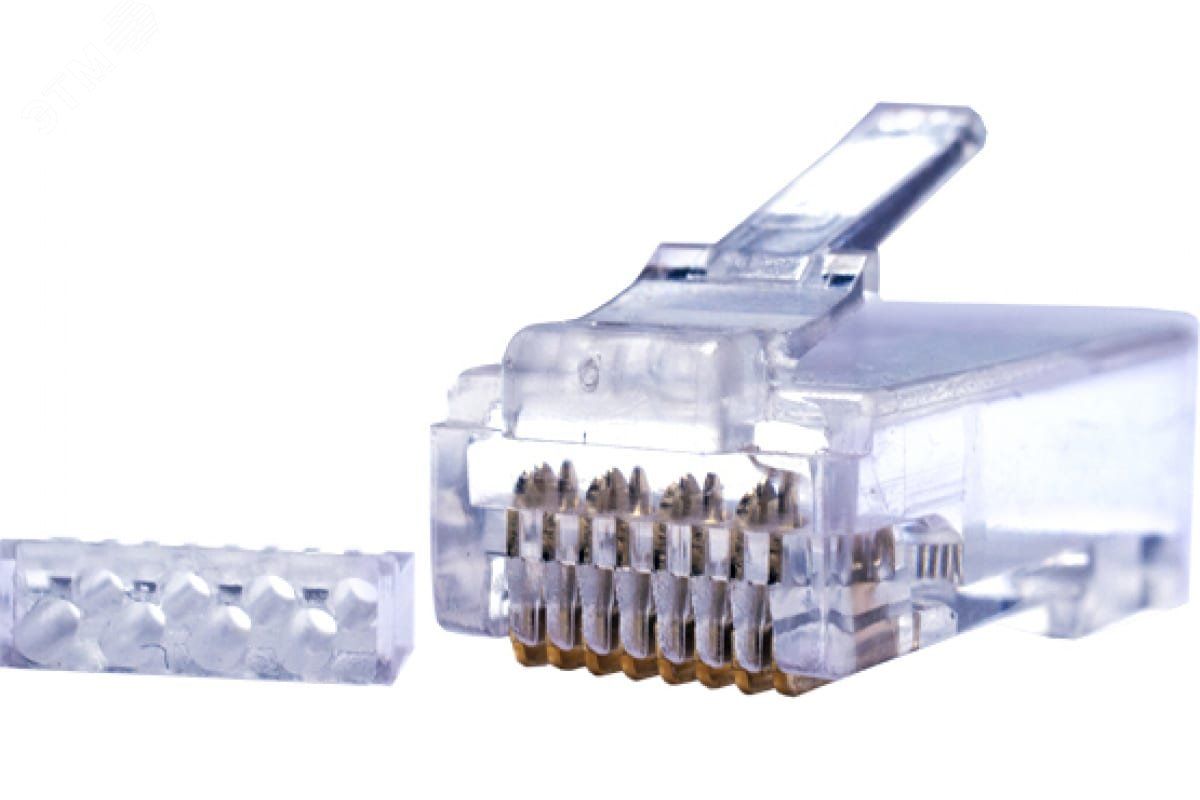

Коннектор 8P8C UTP Cat.6 3U (RJ-45) от SUPRLAN - это надёжный обжимной разъём для оконцевания кабеля витой пары категории 6. Упаковка содержит 100 штук, что удобно для массового монтажа сетевых соединений в офисах, на объектах связи и в промышленных системах.

Назначение и область применения

Коннектор 8P8C UTP Cat.6 3U (RJ-45) предназначен для создания физического соединения между кабелем витой пары и сетевым оборудованием - коммутаторами, маршрутизаторами, IP-камерами, терминалами и другими устройствами Ethernet. Подходит для прокладки локальных сетей до 1 Гбит/с. Применяется там, где требуется высокая помехоустойчивость и стабильная передача данных: в офисах, серверных помещениях, системах умного дома, на производстве.

Технические характеристики

• Тип разъёма: RJ45 8P8C - восемь контактов, восемь положений;
• Категория: Cat.6 - обеспечивает работу до 250 МГц и скорость передачи до 1 Гбит/с;
• Тип кабеля: неэкранированный UTP (Unshielded Twisted Pair);
• Подходящий диаметр жил: 23–24 AWG - соответствует стандартным толщинам провода в витой паре;
• Способ монтажа: обжимной - требует использования обжимного инструмента;
• Исполнение: внутреннее - предназначено для установки внутри корпусов, распределительных коробок или заливаемых модулей;
• Материал корпуса: поликарбонат - прочный, устойчивый к перепадам температур и механическим нагрузкам;
• Цвет: прозрачный - позволяет визуально контролировать правильность заправки жил.

Совместимость и монтаж

Коннектор совместим с любым кабелем Cat.6 UTP с жилами 23–24 AWG. Для монтажа необходим обжимной инструмент с матрицей для RJ45 8P8C. Перед обжимом важно правильно расположить жилы согласно стандарту T568A или T568B - цветовая схема должна точно совпадать с требованиями сети. Прозрачный корпус позволяет легко проверить соответствие порядка жил и глубину входа в контактную часть. Обжим выполняется равномерным давлением - избыточная сила может повредить контакты.

Безопасность и стандарты

Коннектор 8P8C UTP Cat.6 3U (RJ-45) соответствует требованиям стандарта IEEE 802.3 и EIA/TIA-568-B для категорий Cat.6. Материал корпуса - поликарбонат - не поддерживает горение и имеет повышенную теплостойкость. Ножи контактов выполнены с антикоррозийным покрытием, обеспечивающим долговременную надёжность соединения.

Преимущества

• Универсальные ножи - работают с одножильными и многожильными кабелями без замены комплектующих;
• Высокая плотность контактов - минимизация потерь сигнала даже при длинных участках;
• Прозрачный корпус - снижает риск ошибок при сборке;
• Стандартная форма - совместим с большинством обжимных клещей и панельных модулей;
• Упаковка по 100 шт. - экономична для крупномасштабных проектов.

Ограничения применения

Не применяется для экранированных кабелей STP или FTP - отсутствует металлический контакт для заземления экрана. Не рекомендован для открытой прокладки вне корпусов - материал не рассчитан на длительное воздействие УФ-лучей и агрессивных сред. Не подходит для монтажа без специального инструмента - попытки закрепить вручную приведут к плохому контакту или выходу из строя.

Примеры использования

• Подключение компьютеров к сетевым портам в офисе;
• Завершение кабелей для IP-камер видеонаблюдения;
• Сборка patch-cord’ов в серверных стойках;
• Монтаж точек доступа Wi-Fi с использованием PoE;
• Работы по модернизации старых сетей до стандарта Cat.6.

Практические советы

• Перед обжимом обязательно выровняйте все жилы по одной плоскости - это гарантирует качественный контакт всех 8 контактов;
• Не оставляйте слишком длинные свободные участки жил - максимум 12 мм; лишняя длина вызывает помехи;
• Проверьте, чтобы жила полностью вошла в контактную пластину - видно через прозрачный корпус;
• Используйте только инструмент с регулировкой усилия - некачественные клещи деформируют контакты;
• Храните коннекторы в оригинальной упаковке - предотвращает загрязнение и повреждение ножей.
