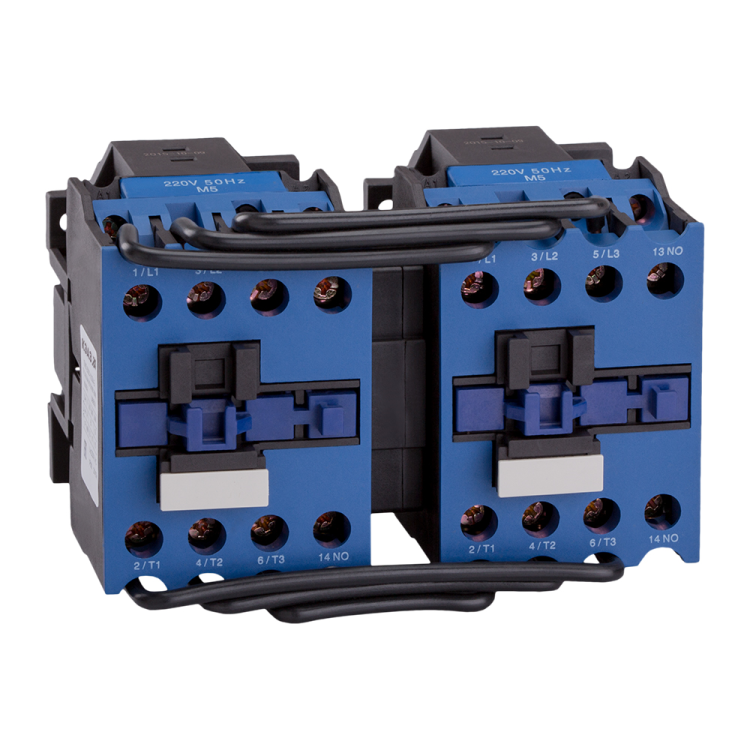

Контактор реверсивный ПМЛ-2561М-25А-42AC-УХЛ4-Б-КЭАЗ - 268951

Контактор реверсивный ПМЛ-2561М-25А-42AC-УХЛ4-Б - двухконтактный коммутационный аппарат от КЭАЗ, предназначенный для дистанционного пуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Артикул 268951 соответствует серийному решению ПМЛ, адаптированному для работы в условиях умеренного и холодного климата.

Назначение и область применения

Контактор реверсивный ПМЛ-2561М-25А-42AC-УХЛ4-Б используется в системах управления электроприводами, где требуется изменение направления вращения двигателя. Применяется в стационарных установках: на конвейерах, насосных станциях, вентиляционных системах, металлорежущих станках и других устройствах с необходимостью реверса. Подходит для сетей переменного тока 50–60 Гц с рабочим напряжением до 660 В.

Технические характеристики

• Номинальный ток: 25 А
• Напряжение катушки управления: 42 В переменного тока (42AC)
• Количество контактов: реверсивная схема - два взаимоблокируемых контактора в одном корпусе
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям и от предметов >12 мм)
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным и холодным климатом, температурой от −40 C до +40 C
• Частота: 50/60 Гц
• Рабочее напряжение: до 660 В

Совместимость и монтаж

Контактор реверсивный ПМЛ-2561М-25А-42AC-УХЛ4-Б совместим с тепловыми реле серии РТЛ для защиты от перегрузок и обрыва фазы. Монтируется на DIN-рейку шириной 35 мм. Для правильной работы необходимо соблюдать полярность подключения катушки управления - 42 В AC. Блокировка механическая: исключает одновременное замыкание контактов прямого и обратного хода, предотвращая короткое замыкание между фазами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Конструкция обеспечивает безопасную работу в соответствии с нормами для электроустановок до 1000 В. Отсутствие открытых токоведущих частей снижает риск поражения током при установленном корпусе.

Преимущества

• Механическая блокировка исключает ошибочное включение обоих контакторов одновременно
• Высокая надёжность за счёт проверенной конструкции серии ПМЛ
• Поддержка низкого напряжения управления (42 В AC) - повышает безопасность при обслуживании
• Совместимость с реле РТЛ позволяет реализовать комплексную защиту двигателя без дополнительных устройств
• Климатическое исполнение УХЛ4 делает возможным использование в неотапливаемых цехах и на объектах с перепадами температур

Ограничения применения

• Не предназначен для частого включения-выключения более 600 раз в час - высокая механическая нагрузка сокращает срок службы
• Не работает в условиях повышенной запылённости, влаги или агрессивных сред - степень защиты IP20 требует установки в закрытом щите
• Не рассчитан на постоянную работу при токе выше 25 А - превышение вызывает перегрев и выход из строя
• Не применяется в сетях постоянного тока - катушка рассчитана только на переменный ток 42 В

Примеры использования

• Реверсивный привод лебёдки на складе - переключение направления движения груза
• Оборудование для перемешивания материалов - чередование вращения для равномерного смешивания
• Циркулярная пилы с функцией возврата - автоматический реверс после завершения реза
• Вентиляционные системы с регулировкой потока воздуха - изменение направления вращения вентилятора

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (42 В AC) - неверное питание приведёт к отказу срабатывания
• Используйте только реле РТЛ того же класса тока (до 25 А) - несовместимые реле не обеспечат нужную защиту
• При установке на DIN-рейку убедитесь, что контактные зажимы плотно затянуты - плохой контакт вызывает нагрев
• Для долгой службы избегайте частых реверсов - интервал между переключениями должен быть не менее 10 секунд
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление и подгорание снижают надёжность
