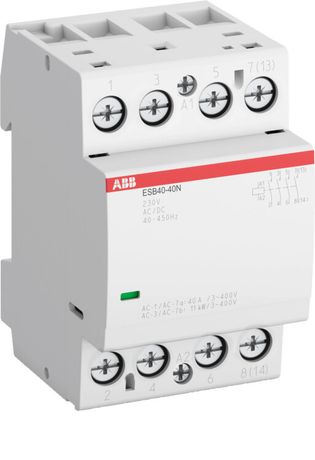

Контактор ESB40-40N-01 модульный (40А АС-1, 4НО), катушка 24В AC/DC | 1SAE341111R0140 ABB

Контактор модульный ABB ESB40-40N-01 - устройство для дистанционного включения и выключения мощных нагрузок до 40 А, управляемое сигналом 24 В AC/DC. Подходит для автоматизации систем освещения, нагрева, насосов и промышленного оборудования, монтируется на DIN-рейку. Артикул 1sae341111r0140.

Назначение и область применения

Контактор модульный ABB ESB40-40N-01 используется для коммутации силовых цепей при помощи слабого управляющего сигнала. Он позволяет включать и отключать нагрузки, такие как тепловые элементы, светильники, насосы, вентиляторы и малые двигатели. Применяется в бытовой автоматике, системах отопления, промышленных панелях, конвейерах и оборудовании с частым циклическим включением. Управление возможно как от переменного, так и от постоянного тока - это делает его универсальным для различных типов контроллеров и PLC.

Технические характеристики

• Номинальный рабочий ток: 40 А (класс АС-1 - активные нагрузки, например, ТЭНы)
• Напряжение катушки управления: 24 В AC/DC - совместимо с большинством промышленных контроллеров и блоков питания
• Число силовых полюсов: 4 - каждый полюс способен коммутировать фазу
• Число нормально открытых контактов: 4 - все контакты замыкаются при подаче напряжения на катушку
• Рабочее напряжение нагрузки: 220–400 В - подходит для однофазной и трехфазной сети
• Тип подключения: зажимные винтовые клеммы - надёжное соединение без пайки
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в распределительных щитах
• Глубина установки: 58 мм - компактный размер, экономит место в шкафу
• Количество модулей DIN: 3 - занимает три стандартных модуля
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Возможность установки дополнительного оборудования: да - можно подключить вспомогательные контакты, блокировки, RC-фильтры

Совместимость и монтаж

Контактор ABB ESB40-40N-01 совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа достаточно вставить корпус в рейку и защёлкнуть его. Подключение проводов выполняется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками для лучшего контакта. Напряжение на катушку подаётся от внешнего источника 24 В - это может быть блок питания, выход PLC или реле контроля. Обязательно соблюдайте полярность при использовании постоянного тока. Контактор не требует специальных инструментов для установки и обслуживания.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 для контактных аппаратов. Серия ESB..N прошла испытания на долговечность и безопасность. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяйте в сырых или запылённых средах без дополнительной защиты. Встроенный демпфер на катушке снижает уровень помех и предотвращает пробои при перенапряжении.

Преимущества

• Поддержка AC/DC на катушке - гибкость в выборе системы управления
• Низкое энергопотребление катушки - экономия энергии при длительном включении
• Бесшумная работа - отсутствие вибраций и гудения, характерных для старых контакторов
• Встроенная защита от импульсных перенапряжений - продлевает срок службы катушки и снижает риск повреждения контролирующей электроники
• Расширяемость - возможность установки дополнительных модулей (например, вспомогательных контактов для обратной связи)

Ограничения применения

• Не предназначен для коммутации индуктивных нагрузок свыше 40 А - для двигателей используйте контакторы категории AC-3
• Защита IP20 не допускает использование во влажных помещениях, на улице или в местах с высокой запылённостью
• Не имеет механической блокировки - нельзя применять там, где требуется предотвращение одновременного включения нескольких контакторов
• Не рассчитан на частые включения более 1200 раз в час - при высокой цикличности возможен износ контактов

Примеры использования

• Автоматическое включение группы обогревателей в системе тёплого пола по сигналу терморегулятора
• Управление насосом в системе водоснабжения через PLC с питанием 24 В DC
• Переключение режимов работы конвейера в пищевой промышленности
• Коммутация освещения в административных зданиях по расписанию

Практические советы

• Выбирайте сечение проводов согласно току 40 А - минимум 6 мм2 для медных жил
• При использовании постоянного тока на катушке обязательно проверьте полярность - неверное подключение может повредить внутреннюю схему
• Если нагрузка имеет высокую индуктивность (например, электромагниты), установите параллельно контакты RC-фильтр для защиты от дуги
• При сборке щита учтите глубину 58 мм - не забудьте о свободном месте для открывания крышек и доступа к клеммам
• Для удалённого контроля состояния включённого контактора используйте дополнительный вспомогательный контакт - он легко монтируется после установки основного устройства
