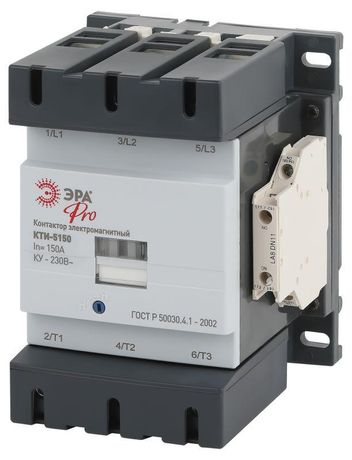

Контактор КТИ-5150 PRO KKT50-150-230-10-E 150А 230В/АС3 | Б0054922 ЭРА

Контактор КТИ-5150 KKT50-150-230-10-E - это надёжный электромагнитный аппарат для частого включения и отключения трёхфазных двигателей мощностью до 150 А при напряжении 230 В переменного тока. Он предназначен для работы в промышленных системах управления и совместим с оборудованием от бренда ЭРА.

Назначение и область применения

Контактор КТИ-5150 KKT50-150-230-10-E используется для запуска и остановки трёхфазных электродвигателей в сетях переменного тока до 660 В. Также он подходит для коммутации других индуктивных нагрузок: нагревательных элементов, осветительных установок, насосов, вентиляторов, кран-балок и систем автоматического ввода резерва (АВР).

Технические характеристики

• Номинальный ток: 150 А
• Напряжение катушки управления: 230 В переменного тока (AC)
• Категория применения: AC-3 - для пуска и отключения асинхронных двигателей
• Максимальное рабочее напряжение сети: до 660 В
• Число полюсов: 3
• Тип управления: электромагнитный

Совместимость и монтаж

Контактор КТИ-5150 KKT50-150-230-10-E устанавливается на DIN-рейку шириной 35 мм. Подключение силовых цепей осуществляется через винтовые зажимы, управление - через клеммы катушки A1/A2. Для защиты от перегрузок рекомендуется использовать тепловое реле или автоматический выключатель соответствующего класса. Убедитесь, что провода подходят по сечению - для 150 А требуется медный провод минимум 25–35 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и международному стандарту IEC 60947-4-1. Конструкция обеспечивает безопасную работу при температуре от -40 C до +60 C. Отсутствие информации о степени защиты IP - значит, устройство требует установки в закрытых щитах или защищённых помещениях.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную эксплуатацию при частых включениях
• Стабильная работа при колебаниях напряжения +-10 % от номинала
• Удобная компоновка для сборки распределительных щитов
• Поддерживается сервисной сетью бренда ЭРА

Ограничения применения

• Не предназначен для постоянной работы при токе выше 150 А - возможен перегрев и выход из строя
• Не работает при питании постоянным током - катушка рассчитана исключительно на 230 В переменного тока
• Не имеет встроенной защиты от перегрузки - обязательно использование внешнего термореле или автомата
• Не допускается установка в условиях повышенной влажности, пыли или агрессивной среды без дополнительной герметизации

Примеры использования

• Управление насосными станциями в системах водоснабжения
• Включение крупных вентиляторов в промышленных HVAC-системах
• Автоматическое переключение питания на резервный генератор в АВР
• Управление конвейерными линиями на заводах
• Запуск нагревательных печей с индуктивной нагрузкой

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (230 В AC) - неверное питание вызывает отказ или повреждение устройства
• Используйте фиксирующие замки при установке на DIN-рейку - контакт КТИ-5150 KKT50-150-230-10-E тяжёлый и требует надёжной фиксации
• Проверяйте затяжку клемм после первых нескольких включений - металл может слегка деформироваться
• Для долгой службы регулярно очищайте контакты от окисления и пыли - особенно в производственных условиях
• Если нужна функция блокировки или сигнализация - выбирайте модель с дополнительными вспомогательными контактами
