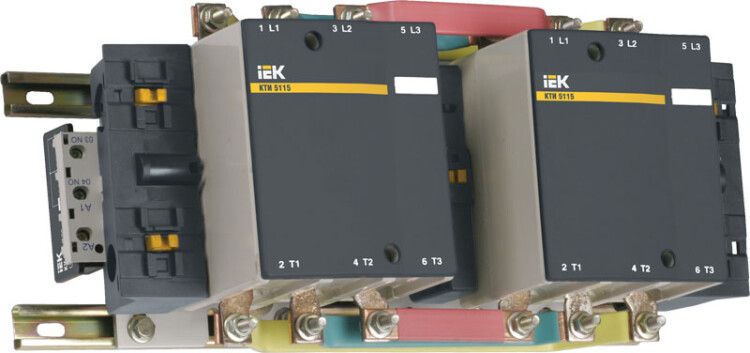

Пускатель магнитный 150А реверсивный катушка 400В AC 2НО КТИ - KKT53-150-400-10 IEK КТИ-51503

Контактор реверсивный 150А 400В/АС3 серии КТИ от IEK предназначен для переключения направления вращения трёхфазных электродвигателей и обеспечивает надёжное управление нагрузками до 75 кВт. Артикулы кти-51503 и kkt53-150-400-10 соответствуют промышленному применению в жестких условиях эксплуатации.

Назначение и область применения

Контактор реверсивный 150А 400В/АС3 используется для пуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в системах управления, где требуется частое переключение: кран-балки, конвейеры, насосы, вентиляторы, печи и системы АВР. Также применяется для коммутации осветительных и нагревательных нагрузок, если они имеют индуктивную составляющую.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 150 А (при AC-3)
• Номинальное напряжение: 400 В
• Количество силовых полюсов: 3
• Номинальная мощность двигателя: 75 кВт
• Тип подключения силовой цепи: болтовое соединение
• Максимальное сечение кабеля: 120 мм2
• Количество нормально открытых (НО) вспомогательных контактов: 2
• Способ монтажа: на монтажную плату
• Степень защиты: IP00 (без внешней защиты, требует установки в корпусе)
• Климатическое исполнение: УХЛ3 (работает при температурах от -45C до +55C)
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор реверсивный 150А 400В/АС3 устанавливается на монтажную плату - он не имеет DIN-рейки. Для сборки схемы рекомендуется использовать специализированные платформы или шасси с фиксацией. Болтовые зажимы позволяют подключить провода сечением до 120 мм2 - важно проверить соответствие габаритов контактной группы и размера наконечников. Поскольку степень защиты IP00, устройство обязательно должно быть защищено внутри распределительного щита или корпуса с классом защиты не ниже IP54. Монтаж следует выполнять в вертикальном положении +-15°.

Безопасность и стандарты

Контактор серии КТИ соответствует требованиям ГОСТ Р 50030.4.1-2012 и международному стандарту МЭК 60947-4-1. Прошёл сертификацию и имеет действующий сертификат соответствия РОСС CN.ME86.B00150. Это гарантирует соответствие безопасности, износостойкости и отказоустойчивости при работе в промышленных условиях.

Преимущества

• Высокая коммутационная способность - рассчитан на 150 А при AC-3, что позволяет управлять двигателями до 75 кВт без перегрузки.
• Реверсивная схема исключает необходимость внешних переключателей - два контактора в одном модуле обеспечивают безопасное переключение направления вращения.
• Широкий диапазон температур (-45…+55 C) делает его пригодным для использования в холодильных камерах, на открытых площадках и в неотапливаемых помещениях.
• Болтовое подключение обеспечивает прочное и долговечное соединение даже при вибрациях.

Ограничения применения

• Не допускается использование вне закрытого корпуса - IP00 не защищает от пыли, влаги и механических воздействий.
• Не предназначен для постоянной работы при токах выше 150 А - возможен выход из строя при длительной перегрузке.
• Требуется обязательная блокировка против одновременного включения обоих контакторов (электрическая и механическая взаимоблокировка должна быть реализована в схеме управления).
• Не подходит для частотного регулирования - работает только на фиксированной частоте сети (50 Гц).

Примеры использования

• Подъёмник кран-балки - переключение направления движения груза.
• Циркулярная пила с реверсом - изменение вращения диска для смены режима резки.
• Насосная станция с АВР - аварийное переключение на резервный двигатель.
• Вентиляционная система с обратным ходом - очистка воздуховодов путём смены направления вентилятора.

Практические советы

• При монтаже используйте наконечники типа НШВИ или НКИ с подходящим размером под болты - это предотвратит повреждение контактов.
• Обязательно предусмотрите в схеме управления электрическую блокировку - чтобы один контактор не мог включиться при работающем другом.
• Проверьте посадочные размеры перед установкой - монтаж на плату требует точного совпадения с отверстиями в PCB.
• Для продления срока службы контролируйте уровень вибраций - превышение допустимых значений снижает срок эксплуатации.
• При замене старого контактора сверьте тип нагрузки (AC-3) и номинальный ток - не заменяйте на менее мощный аналог.
