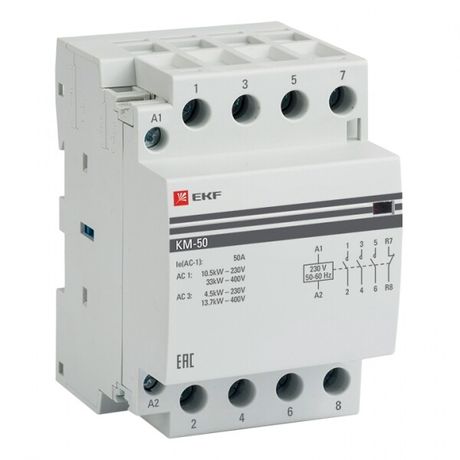

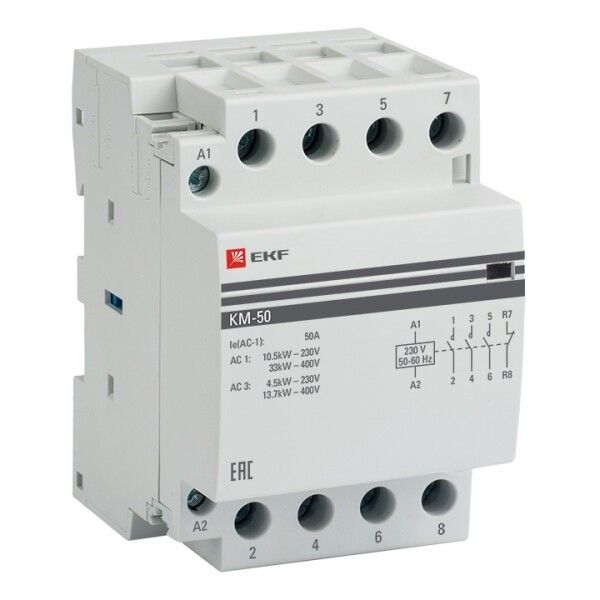

Контактор модульный КМ 50А 3NО+NC (3 мод.) EKF PROxima | km-3-50-31

Контактор модульный EKF PROxima km-3-50-31 - устройство для дистанционного включения и отключения трёхфазных нагрузок до 50 А, устанавливается на DIN-рейку и подходит для автоматизации промышленного и бытового электрооборудования.

Назначение и область применения

Контактор модульный EKF PROxima km-3-50-31 используется для частого включения и выключения электроприёмников с высокой мощностью. Его применяют в системах управления двигателями, нагревательными элементами, освещением и другим оборудованием, требующим надёжной коммутации. Подходит для установки в распределительных щитах промышленных объектов, торговых центров, производственных линий и жилых зданий.

Технические характеристики

• Номинальный ток: 50 А - способен работать с нагрузками до этой величины без перегрузки;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях с напряжением до 400 В переменного тока;
• Напряжение катушки управления: 230 В AC - требуется подключение к однофазной сети 230 В для управления;
• Количество силовых полюсов: 3 - управляет тремя фазами одновременно;
• Контактная группа: 3 нормально-открытых (НО) + 1 нормально-замкнутый (НЗ) - позволяет реализовать базовые схемы управления и сигнализации;
• Количество модулей: 3 - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый);
• Частота: 50 Гц - оптимизирован для работы в сетях России и стран СНГ;
• Максимальное сечение кабеля: 25 мм2 - поддерживает подключение как медных, так и алюминиевых проводов;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и влаги; подходит только для внутренней установки;
• Глубина монтажа: 60 мм - необходимо обеспечить свободное пространство за щитом;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C и в условиях повышенной влажности;
• Максимальная мощность для люминесцентных ламп: 7920 ВА - можно использовать для управления группами светильников с балластами;
• Нормативный документ: ГОСТ Р 51731-2001 (МЭК 61095-92) - соответствует требованиям безопасности и надёжности.

Совместимость и монтаж

Контактор модульный EKF PROxima km-3-50-31 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть его в рейку - никаких болтов или креплений не требуется. Подключение силовых клемм выполняется кабелем сечением до 25 мм2. Управляющая катушка подключается к цепям контроля (например, кнопкам старта/останова, термореле, таймерам). Обязательно соблюдайте полярность при подключении катушки - она рассчитана только на переменный ток 230 В.

Безопасность и стандарты

Контактор прошёл сертификацию по ГОСТ Р 51731-2001 и соответствует международному стандарту МЭК 61095-92. Конструкция исключает самопроизвольное включение при отключении питания. Защита IP20 предотвращает случайный доступ к токоведущим частям, но не защищает от внешних воздействий - не используйте в сырых, пыльных или наружных помещениях.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную эксплуатацию при частых включениях;
• Поддержка алюминиевых и медных проводов - гибкость при подборе кабелей;
• Наличие вспомогательного НЗ контакта - удобно для создания цепей блокировки и индикации состояния;
• Компактный формат (3 модуля) - экономит место в щите;
• Длительная гарантия - 84 месяца (7 лет) - подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для реверсивных схем - нельзя менять направление вращения двигателя;
• IP20 - запрещено использование во влажных, пыльных или наружных условиях без дополнительной защиты;
• Требуется постоянное питание катушки 230 В - при отключении напряжения контактор немедленно размыкается;
• Не рекомендуется для коммутации сверхвысоких импульсных нагрузок (например, мощных конденсаторных установок) без дополнительных защитных элементов.

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения;
• Включение группы мощных LED- или люминесцентных светильников через таймер или датчик движения;
• Автоматизация конвейерной линии - включение/остановка по сигналу PLC;
• Контроль нагревательных элементов в сушильных камерах или тепловых завесах.

Практические советы

• При подключении кабелей сечением более 16 мм2 проверьте плотность затяжки клемм - слабый контакт вызывает перегрев;
• Убедитесь, что глубина шкафа достаточна (не менее 60 мм) - иначе контактор будет мешать двери;
• Для долгой службы избегайте частых включений при максимальном токе - лучше выбирать запас по току 20–30 %;
• Если контактор установлен рядом с чувствительной аппаратурой, убедитесь, что он не создаёт помех - встроенные дугогасительные камеры снижают радиопомехи, но не исключают их полностью;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками.
