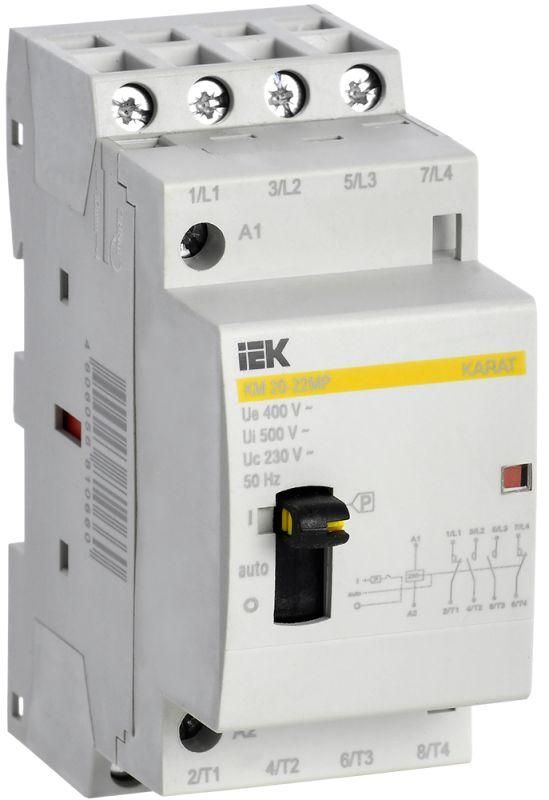

Контактор модульный с ручным управлением КМ20-22МР AC KARAT | MKK12-20-22 IEK

Контактор модульный с ручным управлением КМ20-22МР AC от IEK предназначен для дистанционного и ручного включения/выключения слабоиндуктивных нагрузок в сетях переменного тока 230–400 В. Устройство устанавливается на DIN-рейку и подходит для систем освещения, вентиляции и автоматического оборудования. Артикул mkk12-20-22 соответствует серии KARAT.

Назначение и область применения

Контактор модульный КМ20-22МР AC используется для коммутации нагрузок до 20 А в цепях переменного тока частотой 50 Гц. Подходит для управления светильниками, нагревательными элементами, маломощными насосами и вентиляторами. Благодаря наличию ручного переключения, устройство удобно применять там, где требуется оперативное включение/отключение без доступа к автоматике - например, при обслуживании или аварийной остановке.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный рабочий ток: 20 А
• Частота: 50 Гц
• Напряжение цепи управления: 230 В переменного тока
• Количество силовых полюсов: 2
• Количество нормально открытых контактов: 2
• Тип тока: переменный
• Исполнение: модульное
• Ширина по модулям: 2 модуля (17,5 мм каждый)
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и ограниченная защита от пыли
• Срок службы: 15 лет
• Подключение силовой цепи: винтовые зажимы
• Максимальная мощность лампы: 0 Вт - не предназначен для коммутации осветительных нагрузок с высокими импульсными токами (например, галогенных ламп)

Совместимость и монтаж

Контактор КМ20-22МР AC монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть корпус на рейке - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через винтовые зажимы: входные и выходные клеммы расположены с двух сторон устройства. Цепь управления подключается к контактам A1/A2, которые рассчитаны на 230 В переменного тока. Убедитесь, что сечение провода соответствует требованиям - рекомендовано использовать медные жилы сечением 0,5–2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, установленным в РФ и ЕАЭС. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от брызг воды или пыли - поэтому не применяйте КМ20-22МР AC во влажных помещениях или на открытом воздухе. Наличие механического положения «вкл./выкл.» позволяет физически контролировать состояние контактора даже при отказе управления.

Преимущества

• Ручное переключение с ползунком - возможность вручную перевести контактор в нужное положение без внешнего сигнала
• Модульная конструкция - занимает всего 2 модуля на DIN-рейке, экономит место в распределительном щите
• Высокая надежность - срок службы 15 лет при условии соблюдения режимов эксплуатации
• Простое подключение - винтовые зажимы позволяют работать с различными типами проводов без специальных инструментов

Ограничения применения

• Не предназначен для коммутации индуктивных нагрузок выше 20 А - например, крупных двигателей или трансформаторов
• Запрещено использование в условиях повышенной влажности, запыленности или температур ниже –25 C и выше +60 C
• Не работает с постоянным током - только переменный ток 50 Гц
• Не рассчитан на управление осветительными приборами с высокими пусковыми токами - светодиодные драйверы и галогенные лампы могут вызвать слипание контактов

Примеры использования

• Автоматическое включение вытяжного вентилятора в туалете по сигналу от датчика влажности
• Ручное управление теплым полом в помещении через кнопку на стене
• Коммутирование группы точечных светильников в офисе с возможностью принудительного отключения при ремонте
• Управление нагревателем в системе кондиционирования с резервным ручным включением

Практические советы

• При замене старого контактора проверьте соответствие номинального тока - КМ20-22МР AC подходит для нагрузок до 20 А; для больших значений выбирайте модели с 25 А и выше
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не имеет встроенной защиты от перегрузок
• Ползунок ручного переключения легко определяет текущее состояние: вниз - выключен, вверх - включен. Это особенно важно при диагностике в щитовых
• Не затягивайте винты слишком сильно - это повредит изоляцию и может привести к перегреву
• Если планируете использовать в щите с другими модульными устройствами - учтите, что ширина 2 модуля требует минимум 35 мм свободного места
