Контактор модульный NO-902-292 Pro-298 КМ25-40 AC (6/30/1080) | Б0049163 ЭРА

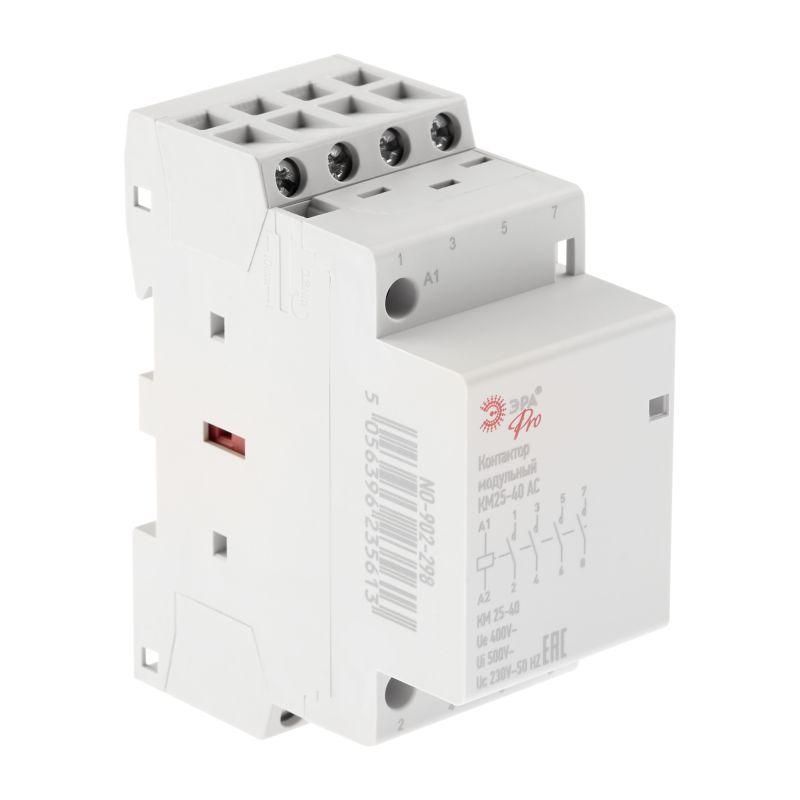

Контактор модульный КМ25-40 AC (6/30/1080) от ЭРА предназначен для дистанционного включения и отключения электроприёмников в сетях переменного тока. Этот контактный аппарат обеспечивает надёжную коммутацию нагрузок до 25 А и подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Контактор модульный КМ25-40 AC (6/30/1080) используется для автоматического управления оборудованием, требующим частого включения-выключения. Он применяется в системах: - освещения (например, уличное или промышленное); - вентиляции и кондиционирования; - нагревательных устройств; - насосов и компрессоров малой мощности. Подходит для работы в бытовых, торговых и промышленных щитах, где требуется компактное решение с высокой долговечностью.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальное рабочее напряжение: 400 В
• Номинальный рабочий ток: 25 А
• Максимальная переключаемая мощность: 5750 Вт
• Номинальная коммутируемая мощность: 2,07 кВт (при 400 В)
• Количество нормально открытых (NO) контактов: 4
• Количество нормально замкнутых (NC) контактов: 0
• Напряжение катушки управления: 230 В AC
• Исполнение: модульное, для монтажа на DIN-рейку
• Занимает 4 модуля (4×17,5 мм = 70 мм ширина)
• Глубина монтажа: 66 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Материал корпуса: самозатухающий пластик
• Категория применения: 0 - для слаботочных и вспомогательных цепей, не для частых пусков двигателей
• Тип подключения: винтовые зажимы для проводов

Совместимость и монтаж

Контактор модульный КМ25-40 AC (6/30/1080) совместим с любыми DIN-рейками стандарта EN 60715. Устанавливается в щитах с достаточным свободным местом - глубина 66 мм требует минимум 70–75 мм внутренней глубины шкафа. Подключение силовых проводов выполняется через винтовые клеммы: допустимо использовать медные жилы сечением до 2,5 мм2. Управляющая катушка рассчитана на 230 В AC - для запуска нужен сигнал именно этого напряжения, например, от терморегулятора, таймера или PLC. Нельзя подключать к постоянному току или другому напряжению - это выведет контактор из строя.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для контакторов переменного тока. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от попадания воды или пыли - поэтому не рекомендуется для установки во влажных помещениях или на улице. Материал корпуса самозатухающий - снижает риск распространения пламени при перегрузках.

Преимущества

• Компактный формат - занимает всего 4 модуля, экономит место в щите
• Чёткая механическая фиксация на DIN-рейке - не выпадает при вибрациях
• 4 пары NO-контактов позволяют управлять несколькими нагрузками одновременно
• Высокая механическая износостойкость - рассчитан на длительную работу
• Универсальное напряжение управления 230 В - совместим с большинством промышленных контроллеров

Ограничения применения

• Не предназначен для частых пусков двигателей - категория применения 0 не предусматривает индуктивных нагрузок с высоким пусковым током
• Отсутствие NC-контактов - нельзя использовать для аварийной остановки по принципу “нормально замкнут”
• IP20 - не подходит для помещений с повышенной влажностью, пылью, агрессивными средами
• Рабочий ток 25 А - не годится для нагрузок выше 6 кВт (например, большие печи, тяжёлые станки)
• Только управление 230 В - нельзя применить в системах с 12/24/48 В постоянного тока

Примеры использования

• Автоматическое включение системы вентиляции по сигналу с датчика температуры
• Управление группой светодиодных светильников через таймер
• Коммутация теплого пола в зависимости от режима работы термостата
• Включение конденсаторного компрессора в сплит-системе по команде от внешнего контроллера

Практические советы

• При монтаже проверьте, что винты клемм затянуты равномерно - недотянутый контакт вызывает перегрев
• Убедитесь, что питание катушки точно 230 В +-10%. Превышение напряжения сокращает срок службы катушки
• Для защиты от скачков напряжения рекомендуется установить варистор или RC-цепь на входе катушки
• При использовании нескольких контакторов одного типа - располагайте их с зазором 5–10 мм между корпусами для лучшего теплоотвода
• Не используйте этот контактный аппарат вместо автомата - он не имеет функции защиты от перегрузки или короткого замыкания
