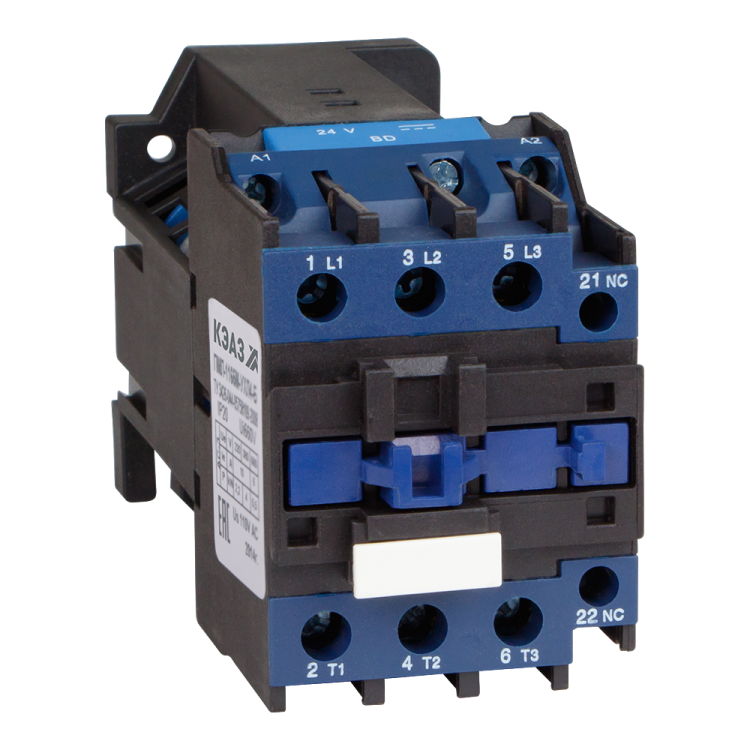

Контактор ПМЛ-2165М УХЛ4 Б 25А кат. 220В DC КЭАЗ 227149

Контактор ПМЛ-2165М-25А-220DC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения электродвигателей до 11 кВт в цепях постоянного тока. Этот контактный аппарат используется в автоматических системах управления, где требуется надёжное коммутирование нагрузки с катушкой питания 220 В DC.

Назначение и область применения

Контактор ПМЛ-2165М-25А-220DC-УХЛ4-Б применяется для удалённого управления трёхфазными электродвигателями в условиях постоянного тока. Подходит для установки в устройствах автоматизации: насосные станции, конвейеры, компрессоры, системы вентиляции. Наличие одной пары вспомогательных контактов позволяет использовать устройство в цепях сигнализации или блокировки.

Технические характеристики

• Тип: Контактор, нереверсивный
• Род тока: Постоянный (DC)
• Напряжение катушки управления: 220 В DC
• Номинальный ток главной цепи: 25 А
• Количество главных контактов: 3 нормально замкнутых / размыкающих
• Количество вспомогательных контактов: 1 пара (НО или NC - тип не указан)
• Номинальная мощность двигателя: 11 кВт при 380 В AC
• Максимальное сечение кабеля: 4 мм2
• Частота: 50/60 Гц (для силовой цепи переменного тока)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищает от предметов больше 12 мм, но не от воды и пыли
• Способ монтажа: На DIN-рейку или монтажную плату
• Подключение: Винтовые зажимы
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-2165М-25А-220DC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно зафиксировать корпус на рейке щита и затянуть винты подводящих проводов. Максимальное сечение жил - 4 мм2; использование более толстых проводов невозможно. Обязательно соблюдайте полярность при подключении катушки управления - перепутанные выводы не повредят устройство, но оно не будет работать.

Безопасность и стандарты

Произведён согласно техническим условиям ТУ 3426-044-05758109-2008. Соответствует требованиям безопасности для оборудования класса II. Отсутствие степени защиты выше IP20 требует установки внутри закрытых распределительных шкафов. Не предназначен для открытой эксплуатации вне помещений или во взрывоопасных средах.

Преимущества

• Высокая механическая износостойкость благодаря конструктивному решению серий ПМЛ и РТЛ
• Надёжное срабатывание при питании катушки 220 В DC - меньше помех, чем при переменном токе
• Простота обслуживания: доступ к контактам через демонтируемые крышки
• Широкий диапазон рабочих температур обеспечивает применение в холодных помещениях и на объектах с суровым климатом

Ограничения применения

• Не для реверсирования двигателей - только однонаправленное управление
• Запрещено использование в условиях высокой запылённости, сырости или воздействии брызг воды - степень защиты IP20 недостаточна
• Не рекомендован для работы с импульсными нагрузками или светодиодными источниками света - возможны проблемы с гашением дуги
• Катушка рассчитана исключительно на 220 В постоянного тока - нельзя подключать к сети 220 В переменного тока

Примеры использования

• Автоматический контроль насоса в канализационной станции
• Управление воздуходувкой в системе вентиляции производственного цеха
• Включение/выключение конвейерной ленты на пищевом участке
• Циклический запуск компрессора в системе сжатого воздуха

Практические советы

• Перед первым включением проверьте соответствие напряжения катушки - 220 В DC. Применение переменного тока вызывает нагрев и выход из строя.
• При использовании в цепях с большими пусковыми токами (например, крупные двигатели) убедитесь, что тепловая нагрузка соответствует заявленным 25 А.
• Обеспечьте свободный доступ к контактам для периодической диагностики - особенно после 10–15 тыс. операций включения.
• При сборке щита используйте предохранители на входе - хотя сам контактатор не имеет внутренней защиты, внешняя защита обязательна.
• Для долгой службы контролируйте состояние винтовых зажимов - регулярно подтягивайте их при плановом обслуживании.
