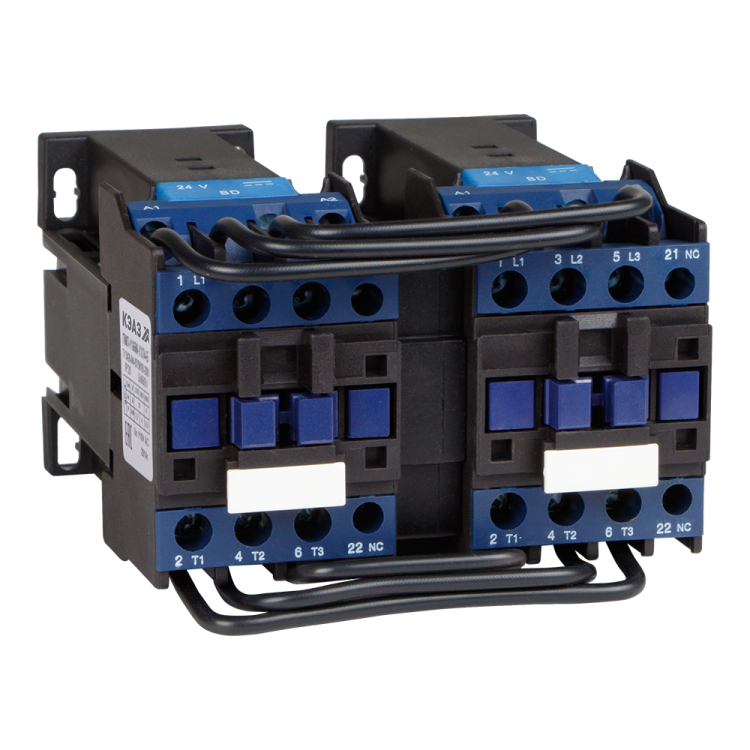

Контактор реверсивный ПМЛ-2565М-25А-220DC-УХЛ4-Б-КЭАЗ - 227152

Контактор реверсивный ПМЛ-2565М-25А-220DC-УХЛ4-Б от КЭАЗ предназначен для переключения направления вращения трёхфазных электродвигателей с питанием от сети 50/60 Гц. Устройство работает с управлением от цепи постоянного тока 220 В и рассчитано на длительную работу в условиях умеренного и холодного климата. Артикул 227152 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Контактор реверсивный ПМЛ-2565М-25А-220DC-УХЛ4-Б используется для изменения направления вращения электродвигателей путём переключения фаз. Подходит для систем автоматизации, где требуется реверс - например, в лифтах, конвейерах, насосах, металлорежущих станках и других устройствах с частой сменой направления движения.

Технические характеристики

• Тип: реверсивный контактор (два взаимоблокированных контактора в одном корпусе)
• Род тока: постоянный (DC)
• Напряжение катушки управления: 220 В DC
• Номинальный ток главной цепи: 25 А
• Номинальная мощность: 11 кВт (при 380 В AC)
• Количество главных контактов: 3 пары (для трёхфазной сети)
• Количество вспомогательных контактов: 1 пара (НО - нормально открытый)
• Частота: 50/60 Гц (совместим с сетями России и Европы)
• Максимальное сечение кабеля: 4 мм2 (для подключения силовых и управляющих проводов)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-2565М-25А-220DC-УХЛ4-Б совместим со всеми устройствами, использующими стандартную DIN-рейку 35 мм. Для работы необходим внешний блок управления с двумя кнопками («Вперёд» и «Назад») и механической или электрической блокировкой, чтобы исключить одновременное включение обоих контакторов. Монтаж выполняется на изолированной поверхности. Подключение силовых проводов - к верхним контактам, управляющей катушки - к нижним. Сечение кабеля не должно превышать 4 мм2 - иначе возможна плохая фиксация и нагрев.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не применяйте в сырых, пыльных или наружных условиях без дополнительной защиты. Электрическая блокировка между контактами обязательна для предотвращения короткого замыкания при реверсе.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии ПМЛ
• Управление от постоянного тока - меньше помех и стабильнее срабатывание в условиях колебаний сети
• Встроенные вспомогательные контакты позволяют использовать сигналы для контроля состояния в PLC
• Устойчивость к широкому диапазону температур (УХЛ4) делает его пригодным для промышленных объектов вне теплых помещений
• Простота установки на DIN-рейку снижает время монтажа

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 недостаточна
• Не подходит для частотного регулирования - только коммутация включено/выключено
• Требуется обязательная блокировка двух контакторов; без неё возможен выход из строя двигателя или самого контактора
• Не рекомендуется для частых включений более 600 раз в час - высокий износ контактов
• Катушка 220 В DC требует наличия выпрямителя или источника постоянного тока - нельзя подключать напрямую к переменному току

Примеры использования

• Подъёмник грузового конвейера - реверс для перемещения вверх/вниз
• Циркулярная пила с функцией возврата стола
• Насосная станция с аварийным переключением направления потока
• Автоматизированный участок сборки с изменением положения детали

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 220 В DC, а не переменный ток!
• Обязательно используйте два отдельных пускателя с механической или электрической блокировкой - даже если контактор реверсивный, он содержит два механизма, которые должны работать последовательно
• При использовании с ПЛК подключите вспомогательный контакт НО к входу контроллера для сигнализации состояния
• Затягивайте винты зажимов усилием 0,4–0,6 Нм - переусиливать нельзя, можно повредить пластиковые части
• Для долгой службы избегайте частых включений - лучше применять частотный преобразователь, если нужна плавная смена направления
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном режиме - окисление и подгорание снижают срок службы
