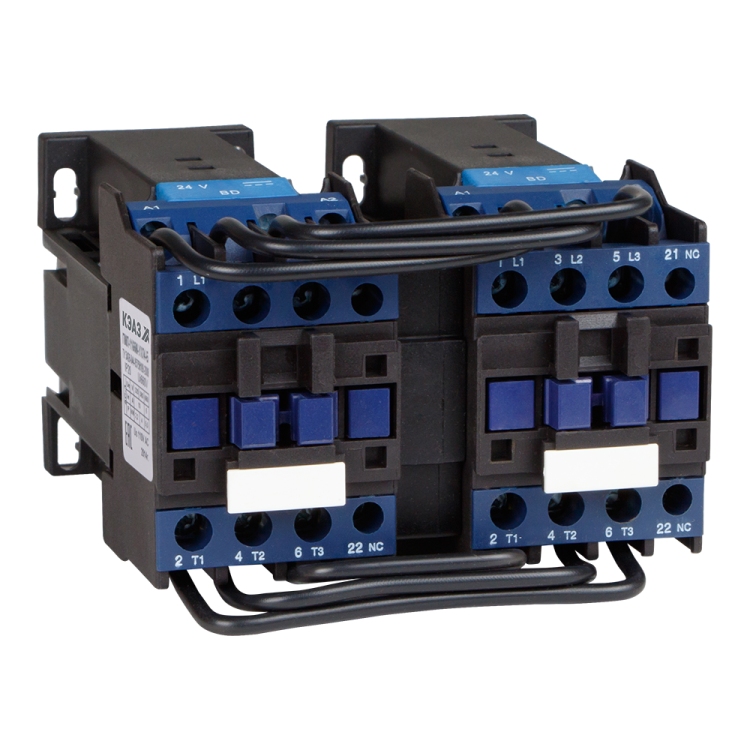

Контактор реверсивный ПМЛ-2565ДМ-32А-220DC-УХЛ4-Б-КЭАЗ - 253204

Контактор реверсивный ПМЛ-2565ДМ-32А-220DC-УХЛ4-Б от КЭАЗ предназначен для переключения направления вращения трёхфазных электродвигателей мощностью до 15 кВт. Устройство работает с управлением от цепи постоянного тока 220 В и монтируется на DIN-рейку. Артикул 253204 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Контактор реверсивный ПМЛ-2565ДМ-32А-220DC-УХЛ4-Б используется для изменения направления вращения электродвигателей в системах автоматического управления. Подходит для оборудования, где требуется частое реверсирование: конвейеры, лифты, насосные станции, металлорежущие станки, транспортеры. Обеспечивает безопасное коммутирование нагрузки до 32 А и мощности до 15 кВт.

Технические характеристики

• Тип: реверсивный контактор
• Род тока: постоянный (DC)
• Напряжение катушки управления: 220 В DC
• Номинальный ток: 32 А
• Главные контакты: 3 нормально замкнутых (3NO) + 1 нормально разомкнутый (1NC)
• Вспомогательные контакты: 1 нормально открытый (1NO) + 1 нормально замкнутый (1NC)
• Номинальная мощность двигателя: 15 кВт
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 6 мм2
• Способ монтажа: на DIN-рейку (35 мм)
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Нормативный документ: ТУ 3420-091-05758109-2016

Совместимость и монтаж

Контактор реверсивный ПМЛ-2565ДМ-32А-220DC-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода с сечением до 6 мм2 - более толстые кабели не войдут в зажимы. Винтовые клеммы требуют затяжки моментом 0,5–0,7 Нм; переизбыток усилия повредит контактную группу. Монтаж выполняйте в щите с достаточным воздушным зазором вокруг устройства - IP20 не обеспечивает защиту от внешних воздействий.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3420-091-05758109-2016. Конструкция исключает самопроизвольное включение при отключении питания катушки. Отсутствие защиты от пыли и брызг (IP20) требует установки внутри закрытого распределительного шкафа. Применение вне герметичной среды может привести к выходу из строя.

Преимущества

• Реверсивная схема позволяет управлять направлением вращения одним устройством без необходимости двух отдельных контакторов
• Катушка 220 В DC обеспечивает стабильное срабатывание даже при колебаниях сети
• Высокая механическая износостойкость благодаря конструкции от КЭАЗ
• Совместимость с другими элементами серии ПМЛ - легко заменить или дополнить комплект

Ограничения применения

• Не применяется в условиях высокой запылённости, влажности или на открытом воздухе - степень защиты IP20 недостаточна
• Не предназначен для частого включения/выключения свыше 600 циклов в час - возможен перегрев катушки
• Запрещено использовать с переменным током - катушка рассчитана только на 220 В постоянного тока
• Не рекомендуется для двигателей выше 15 кВт - риск перегрузки главных контактов

Примеры использования

• Конвейерная лента с функцией реверса для устранения пробуксовки
• Грузовой лифт с автоматическим изменением направления движения
• Фрезерный станок с программируемым реверсом шпинделя
• Насосная система с аварийным откатом жидкости назад

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 220 В DC, а не AC. Подача переменного тока вызовет немедленный отказ.
• Используйте отдельные предохранители на каждую фазу силовой цепи - контактор не имеет встроенной защиты от перегрузки.
• При подключении вспомогательных контактов учтите, что они используются для блокировки и сигнализации - не нагружайте их током выше 5 А.
• Для долгой службы регулярно осматривайте винтовые зажимы - ослабление контакта вызывает нагрев и окисление.
• Артикул 253204 - точный аналог оригинала КЭАЗ. Аналоги других производителей могут отличаться габаритами и расположением клемм.
