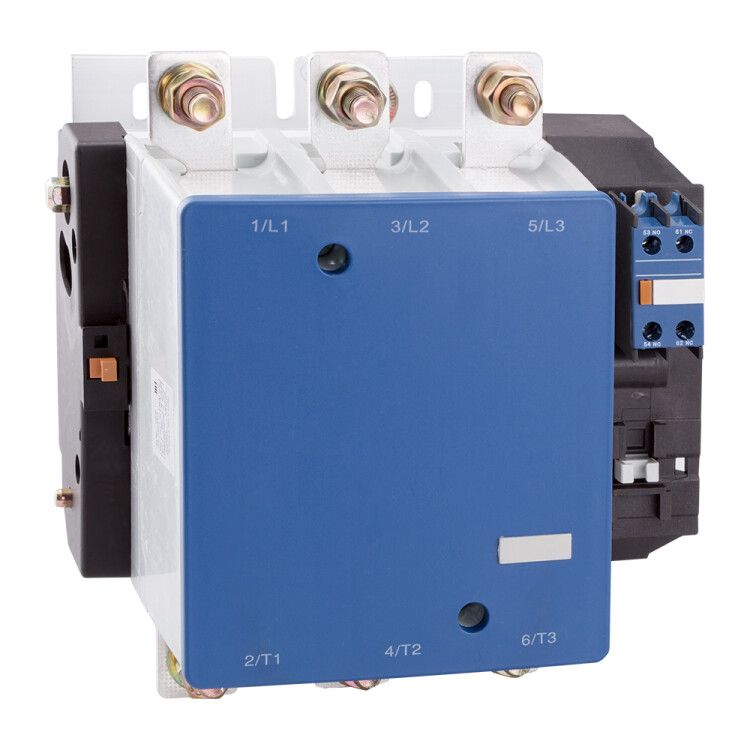

Контактор ПМЛ-7100 УХЛ4 Б 250А кат. 380В AC КЭАЗ 112927

Контактор ПМЛ-7100-250А-380AC-УХЛ4-Б от КЭАЗ - это нереверсивный электромагнитный контактор на 250 А, предназначен для коммутации силовых цепей электродвигателей и другого оборудования с переменным током. Монтируется на DIN-рейку, рассчитан на работу в условиях умеренного и холодного климата (УХЛ4), применяется в промышленных системах управления.

Назначение и область применения

Контактор ПМЛ-7100-250А-380AC-УХЛ4-Б используется для включения и отключения нагрузки с помощью слаботочного сигнала на катушке управления. Подходит для управления трёхфазными электродвигателями мощностью до 132 кВт, а также другими устройствами: насосами, вентиляторами, тепловыми завесами, печами, грузоподъёмниками, системами АВР и осветительными установками. Нереверсивное исполнение означает, что он не переключает направление вращения двигателя - для реверса требуется два таких контактора.

Технические характеристики

• Тип: электромагнитный контактор
• Род тока: переменный (AC)
• Номинальный ток: 250 А
• Напряжение катушки управления: 380 В AC
• Количество главных контактов: 3 (по одному на каждую фазу)
• Количество вспомогательных контактов: 1 (НО - нормально открытый)
• Номинальная мощность: 132 кВт (при 380 В)
• Частота: 50/60 Гц
• Способ монтажа: на DIN-рейку 35 мм
• Максимальное сечение подключаемого кабеля: 150 мм2
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C)
• Степень защиты: IP00 (без внешней защиты - требует установки в корпусе или щите)
• Подключение: винтовые зажимы
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-7100-250А-380AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения силовых проводов используйте кабели сечением до 150 мм2 - более толстые жилы не войдут в зажимы. Катушка управления работает исключительно от 380 В переменного тока - нельзя использовать с постоянным током или другими напряжениями. Вспомогательный контакт (НО) можно задействовать для сигнализации состояния (например, “включен”) или в цепях блокировки. Устройство не имеет собственной защиты от пыли и влаги - обязательно устанавливайте его внутри распределительного щита или корпуса с соответствующей степенью защиты.

Безопасность и стандарты

Произведён согласно техническим условиям ТУ 3426-044-05758109-2008. Соответствует требованиям к надёжности и долговечности для промышленного оборудования. Отсутствие защиты IP20 или выше требует обязательного соблюдения правил электробезопасности: все токоведущие части должны быть закрыты, доступ к контактам возможен только при отключённом питании. Не допускается использование вне закрытых помещений без дополнительной защиты.

Преимущества

• Высокая износостойкость контактов благодаря серебряным напайкам - увеличивает срок службы даже при частых включениях.
• Отсутствие шума при работе - подходит для помещений с чувствительными к уровню шума условиями.
• Гибкая система монтажа: одинаково удобно устанавливается в щитах любого типа.
• Поддержка работы в суровых климатических условиях (УХЛ4) - устойчив к колебаниям температуры и влажности.
• Возможность установки двух дополнительных приставок (при наличии места) - расширение функционала без замены основного устройства.

Ограничения применения

• Не подходит для реверсивных схем - для изменения направления вращения двигателя нужен второй контактор.
• Степень защиты IP00 - запрещено монтировать открыто; обязателен корпус с минимум IP54 для защиты от пыли и брызг.
• Катушка управления только на 380 В AC - невозможно использовать с сетью 220 В или постоянным током.
• Не рекомендован для частых пусков (более 120 раз в час) без учёта теплового режима - возможен перегрев.
• Не предназначен для работы с высокими импульсными нагрузками или токами короткого замыкания - необходимо применение предохранителей или автоматов.

Примеры использования

• Управление крупным насосом в системе водоснабжения промышленного объекта.
• Включение вентиляционной системы в цеху с автоматическим контролем температуры.
• Коммутирующее устройство в схеме АВР для резервирования питания станка.
• Управление нагревательной печью в термической обработке металла.
• Пуск лифтового привода в многоквартирном доме (в составе комплексной системы управления).

Практические советы

• При монтаже проверьте плотность затяжки винтов - недостаточно затянутые контакты вызывают перегрев, слишком сильная затяжка повредит медную жилу.
• Для продления срока службы используйте дополнительные приставки (например, RC-цепочки) для гашения помех, особенно при управлении индуктивными нагрузками.
• Обязательно выбирайте автоматический выключатель с подходящей отключающей способностью (не менее 50–100 кА) перед контактом ПМЛ-7100-250А-380AC-УХЛ4-Б.
• Проверяйте соответствие сечения кабеля - 150 мм2 максимум. Если нужно больше - используйте переходники или клеммы.
• При использовании в условиях повышенной влажности или пыли - всегда устанавливайте контактор в герметичный щит с классом защиты IP54 или выше.
• Запомните: этот контактор - часть серии ПМЛ от КЭАЗ. Все модели этой серии имеют схожую конструкцию, поэтому запчасти и приставки взаимозаменяемы между собой.
