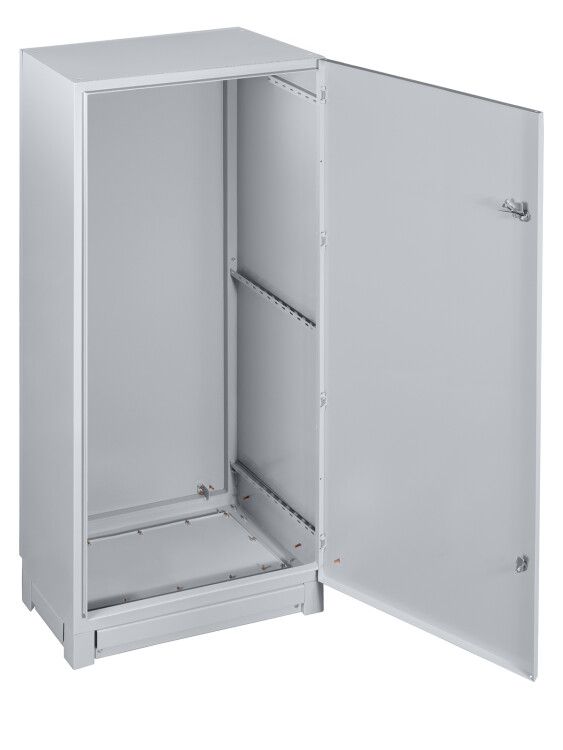

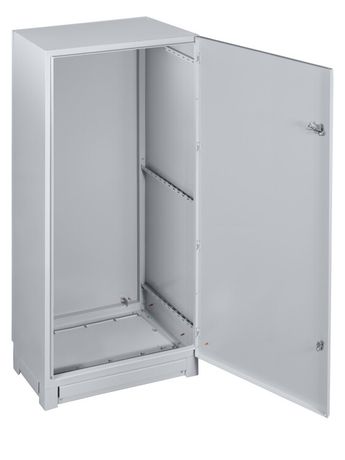

Корпус металлический ЩМП-16.8.4-0 (1600х800х400) без монтажных панелей - SQ0905-0401 TDM

Щит металлический с монтажной панелью ЩМП-16.8.4-0 (1600х800х400) без монтажных панелей от TDM ELECTRIC - это надёжный корпус для открытой установки распределительного оборудования с защитой IP31, подходящий для промышленных объектов, где требуется жесткая фиксация и устойчивость к механическим воздействиям.

Назначение и область применения

Щит металлический с монтажной панелью ЩМП-16.8.4-0 (1600х800х400) без монтажных панелей предназначен для монтажа автоматических выключателей, контакторов, реле и других элементов управления в условиях внутренней установки. Подходит для использования в цехах, на складах, в системах автоматизации, где нет повышенной влажности и агрессивной среды. Корпус не содержит готовых монтажных планок - их необходимо устанавливать отдельно.

Технические характеристики

• Размеры: 1600×800×400 мм (высота × ширина × глубина)
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Толщина двери: 1,2 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Номинальный ток: 400 А - допустимая нагрузка на вводной кабель
• Ударопрочность: IK10 - выдерживает удар энергой до 20 Дж (эквивалент 2 кг, падающего с высоты 1 метр)
• Цвет: серый, RAL 7035
• Покрытие: порошковое, текстурированное, антикоррозийное
• Количество кабельных вводов: 1 (предназначен для ввода основного питания)
• Запирающий механизм: да, с замком
• Тип двери: одинарная, открывающаяся на петлях
• Тип крышки: закрытого типа, совпадает с дверью
• Монтаж: открытый (крепится к стене или опоре)
• Совместимость с молниезащитой: да - возможно подключение заземления и УЗИП

Совместимость и монтаж

Щит металлический с монтажной панелью ЩМП-16.8.4-0 (1600х800х400) без монтажных панелей рассчитан на установку на ровную вертикальную поверхность. Для монтажа используются предварительно подготовленные отверстия в боковых стенках. Глубина 400 мм позволяет разместить DIN-рейки с оборудованием до 12 модулей в ширину. Кабельный ввод один - для ввода силового кабеля; остальные вводы должны быть выполнены самостоятельно через просверленные отверстия. Монтажные панели (DIN-рейки) не входят в комплект - их следует приобрести отдельно.

Безопасность и стандарты

Щит соответствует требованиям стандарта EN 50102 по ударопрочности IK10. Конструкция обеспечивает безопасную работу при температуре от -25C до +40C. Наличие замка исключает случайное открытие. Порошковое покрытие защищает от коррозии и легко моется. Примечание: хотя в описании производителя указаны модели с IP66, данная конкретная модификация имеет IP31 - не используйте её во влажных помещениях или на улице.

Преимущества

• Высокая прочность благодаря толщине стали 1,2 мм и ударопрочности IK10
• Антикоррозийное порошковое покрытие продлевает срок службы
• Надёжный замок обеспечивает контроль доступа
• Чётко заданные габариты позволяют планировать расположение оборудования
• Совместимость с системами молниезащиты - можно подключить заземление и УЗИП

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP31 не защищает от дождя и пыли
• Нет встроенных монтажных панелей - требуются дополнительные расходы на DIN-рейки
• Один кабельный ввод - для многокабельных решений потребуется доработка корпуса
• Цвет RAL 7035 отличается от RAL 7032, указываемого в описании производителя - не путать с другими моделями серии

Примеры использования

• Электрощит управления насосной станцией внутри технического помещения
• Распределительный щит на участке конвейера в цеху
• Центральный пункт коммутации для системы освещения производственного зала
• Щит для автоматического управления HVAC-системой в административном здании

Практические советы

• Перед монтажом проверьте, что отверстия под крепёж совпадают с конструкцией стены - рекомендовано использовать анкерные болты M8–M10
• Для увеличения числа кабельных вводов сверлите отверстия с соблюдением радиуса скругления - избегайте острых кромок, чтобы не повредить изоляцию проводов
• Выбирайте DIN-рейки с учётом суммарной массы установленного оборудования - максимальная нагрузка на рейку не должна превышать 15 кг/м
• Щит металлический с монтажной панелью ЩМП-16.8.4-0 (1600х800х400) без монтажных панелей от TDM ELECTRIC - не используйте в местах с постоянным попаданием воды или химически активными веществами
• При необходимости окраски после доработки - используйте эмаль по металлу с аналогичным RAL 7035
