Корпус металлический ЩМП-50.40.22 ЭРА OPTIMA c.5.4.2_5 (500х400х220) У2 IP54 - Б0061600

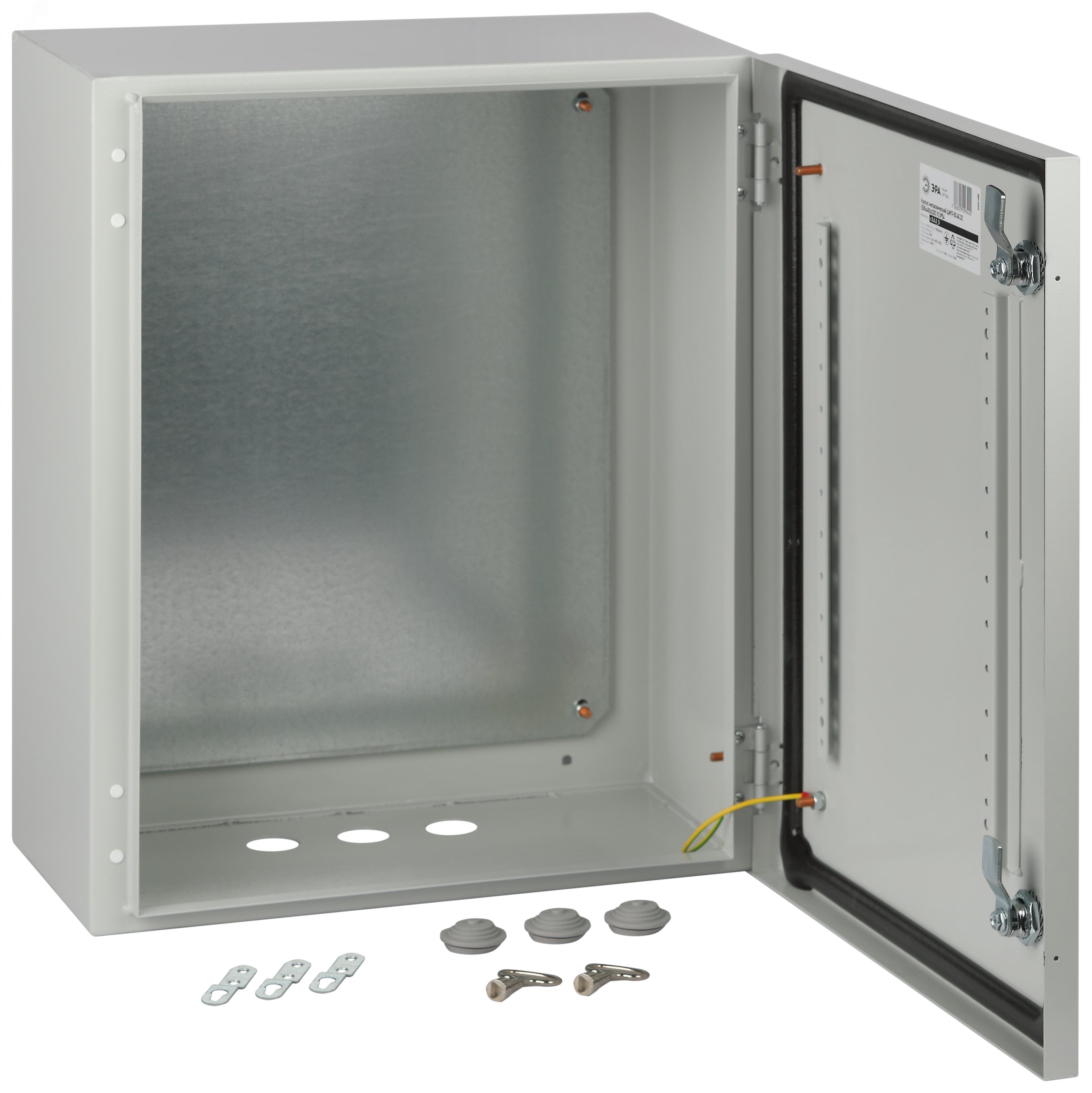

Корпус металлический ЩМП-50.40.22 (500х400х220) У2 IP54 ЭРА OPTIMA c.5.4.2_5 - это готовый металлический шкаф для монтажа электрооборудования в условиях повышенной запыленности и влажности. Благодаря прочному корпусу и герметичной двери, он подходит для открытой установки на объектах промышленной автоматизации, где важна надежная защита от внешних факторов.

Назначение и область применения

Корпус металлический ЩМП-50.40.22 (500х400х220) У2 IP54 ЭРА OPTIMA c.5.4.2_5 предназначен для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств управления, клеммных колодок и других компонентов систем распределения электроэнергии. Подходит для установки в цехах, на конвейерах, в насосных станциях, на объектах ЖКХ и коммунального хозяйства. Защита IP54 позволяет использовать его там, где есть риск попадания пыли и брызг воды.

Технические характеристики

• Размеры: 500×400×220 мм (Ш×Г×В)
• Материал корпуса: сталь с порошковым покрытием (цвет 7035 RAL)
• Толщина стенок: 1 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства производственных условий) и от брызг воды со всех направлений
• Индекс ударопрочности: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Количество кабельных вводов: 5 шт. (готовые отверстия для фиксации вводов)
• Наличие монтажной панели: да, из оцинкованной стали толщиной 0,8–1,5 мм
• Наличие замка: да, с возможностью пломбирования
• Тип двери: одинарная, съемная и перенавешиваемая
• Тип крышки: закрытого типа, герметично прилегает к раме
• Класс защиты: I - заземление через корпус обязательно
• Способ монтажа: открытая установка (крепится к стене или полу)
• Номинальный ток: 400 А - указывает на допустимую нагрузку на вводные кабели, не является пределом для внутреннего оборудования

Совместимость и монтаж

Корпус металлический ЩМП-50.40.22 (500х400х220) У2 IP54 ЭРА OPTIMA c.5.4.2_5 совместим с любым оборудованием, рассчитанным на DIN-рейку или крепление на монтажную панель. Для монтажа требуется минимум инструментов: отвертки, гаечные ключи, дрель с победитовым сверлом для крепления к бетону/кирпичу. Кабельные вводы не входят в комплект - их необходимо выбрать и установить отдельно (например, M20x1,5 или G½). Панель уже подготовлена для крепления оборудования, дополнительные точки усиления позволяют устанавливать тяжелые устройства без деформации. Дверь легко снимается и переустанавливается на другую сторону - удобно при ограниченном доступе.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для низковольтных распределительных устройств. Класс защиты I требует обязательного подключения к контуру заземления - это гарантирует безопасность при пробое изоляции. Порошковое покрытие не содержит свинца и хрома(VI), что делает его экологически безопасным. Ударопрочность IK08 соответствует уровню для промышленных помещений с риском механических повреждений.

Преимущества

• Жесткая сварная конструкция - не деформируется при транспортировке и эксплуатации
• Двухкомпонентный уплотнитель двери - обеспечивает долговечную герметичность даже при температурных перепадах
• Z-профиль на двери - можно крепить дополнительные элементы (например, сигнализацию или индикацию) без сверления корпуса
• Оцинкованная монтажная панель - устойчива к коррозии, не требует дополнительной обработки
• Порошковое покрытие - устойчиво к царапинам, химическим веществам и UV-излучению

Ограничения применения

• Не предназначен для установки внутри помещений с постоянным воздействием прямых струй воды или влажности выше 95%
• Внутренняя глубина 0 мм - значит, все оборудование должно располагаться исключительно на монтажной панели; свободное пространство за панелью недоступно
• Нет встроенных вентиляционных решеток - при большой тепловой нагрузке потребуется принудительное охлаждение
• Не подходит для взрывоопасных зон (не сертифицирован как взрывозащищённый)
• Кабельные вводы не входят в комплект - их нужно приобрести отдельно

Примеры использования

• Щит управления конвейерной линией на пищевом заводе
• Распределительный щит насосной станции водоснабжения
• Автоматический щит освещения на парковке
• Контрольный шкаф системы HVAC в административном здании
• Распределительный пункт для слаботочных систем (CCTV, Wi-Fi, связи) в условиях улицы или подъезда

Практические советы

• Перед монтажом проверьте, чтобы кабельные вводы подходили по диаметру к вашим проводникам - типовые размеры: M20x1,5, G½, G¾
• При использовании в холодных регионах учтите, что уплотнитель теряет эластичность ниже –25C - используйте специальные составы для низких температур
• Панель рассчитана на нагрузку до 15–20 кг - для тяжелых устройств (частотники, UPS) рекомендуется дополнительно крепить их к основанию шкафа
• При установке на вертикальную поверхность используйте анкерные болты M8–M10, шаг крепления - не более 400 мм
• Щит ЭРА OPTIMA c.5.4.2_5 - один из самых популярных в своей категории. Если вам нужен аналогичный, но больше по размеру - выбирайте модели ЩМП-50.60.22 или ЩМП-50.80.22
