Корпус пластиковый OptiBox P-BNK-2-12-IP41 | 117920 КЭАЗ

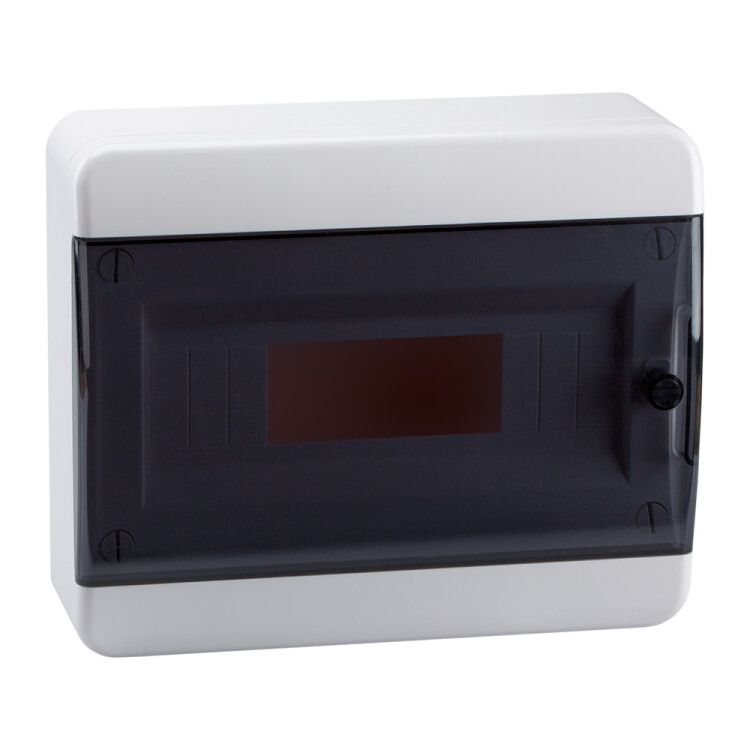

Корпус пластиковый навесной с прозрачной черной дверью 12 модулей IP41 от КЭАЗ Optima - это компактный распределительный щит для открытой установки, рассчитанный на монтаж 12 модульных устройств. Артикул 117920 подходит для сборки щитов управления и учета энергии в жилых и промышленных помещениях.

Назначение и область применения

Корпус предназначен для установки автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств на DIN-рейку. Подходит для создания распределительных щитов в квартирах, офисах, производственных цехах и на объектах с умеренным климатом. Прозрачная дверь позволяет контролировать состояние оборудования без вскрытия щита.

Технические характеристики

• Количество модулей: 12 (стандартная ширина одного модуля - 17,5 мм)
• Размеры корпуса: 290×240×102 мм (Ш×В×Г)
• Глубина монтажа: 64 мм (расстояние от передней плоскости до задней стенки)
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Цвет двери: прозрачная с черным контрастным обрамлением
• Степень защиты: IP41 - защита от твердых предметов >1 мм и вертикального капельного конденсата
• Климатическое исполнение: УХЛ3 - для работы при температуре от −25C до +40C и относительной влажности до 80%
• Способ монтажа: навесной, на стену
• Наличие DIN-рейки: да, стандартная 35 мм
• Наличие монтажной панели: да, внутренняя планка для фиксации оборудования
• Тип защелки: односторонняя защелка на двери
• Количество дверей: одна
• Комплектация: некомплектный - без внутреннего оборудования

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм, включая устройства серии OptiDin и счетчики OptiMer от КЭАЗ. Для монтажа требуется предварительно закрепить корпус на стене с помощью четырех крепежных отверстий на задней стенке. Глубина 64 мм обеспечивает достаточное пространство для проводов и коммутаций внутри. Монтажная панель и DIN-рейка уже установлены - дополнительная сборка не требуется.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для бытовых и легкопромышленных систем. Степень защиты IP41 гарантирует безопасную работу в условиях возможного попадания крупной пыли и конденсата. Напряжение 220 В указывает на допустимую рабочую среду - не предназначено для сетей выше 500 В. Климатическое исполнение УХЛ3 делает его пригодным для использования в неотапливаемых помещениях с умеренной влажностью.

Преимущества

• Прозрачная дверь позволяет визуально проверять положение контактов и индикацию без открывания
• ABS-пластик устойчив к механическим воздействиям и химически агрессивным средам
• Высокая степень герметизации двери благодаря защелке снижает риск случайного доступа
• Глянцевая поверхность легко моется и сохраняет внешний вид длительное время
• Поддерживает стандартизированную сборку с продукцией OptiDin и OptiMer - удобно для серийного монтажа

Ограничения применения

• Не подходит для установки во влажных помещениях с постоянным брызгами воды - IP41 не обеспечивает защиту от струй
• Не рекомендован для помещений с температурой ниже −25C или выше +40C
• Не предназначен для наружной установки - отсутствует защита от осадков и прямого UV-воздействия
• Некомплектный состав требует самостоятельного приобретения всех модульных устройств и кабелей

Примеры использования

• Распределительный щит в квартире: УЗО, автоматы, счетчик электроэнергии
• Щит управления насосной станцией в частном доме
• Распределительный пункт на этаже офисного здания
• Автоматизация малых производственных участков с использованием реле времени и терморегуляторов

Практические советы

• Перед монтажом проверьте, что все модульные устройства поместятся в 12 модулей - учитывайте ширину каждого элемента (например, двухполюсный автомат занимает два модуля)
• При прокладке кабелей оставляйте свободное пространство около 10–15 мм между входом и первым оборудованием - так проще работать с клеммами
• Для долговечности не используйте корпус в местах с постоянной вибрацией - пластик может треснуть
• Артикул 117920 и корпус OptiBox P от КЭAZ оптимально сочетаются с другими изделиями этой серии - выбирайте всю систему из одной линейки для совместимости и гарантии
