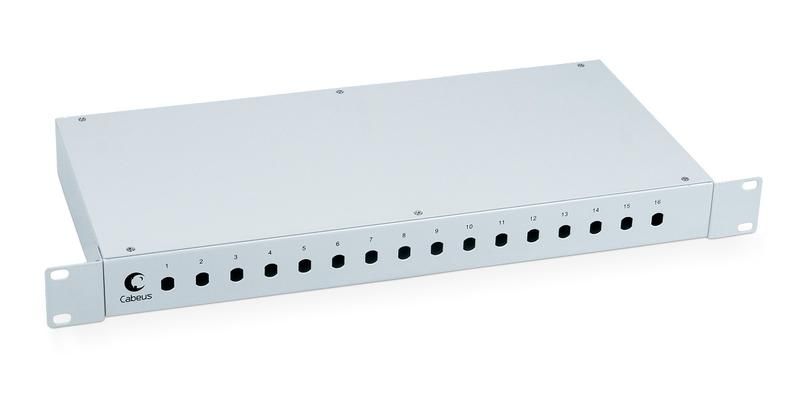

Кросс бокс оптический 19' на 16 ST(FC) со сплайс-кассетой и КДЗС (без пигтейлов проходных адаптеров) - FO-19-16ST Cabeus 7036c

Кросс бокс оптический 19 дюйм на 16 ST(FC) со сплайс-кассетой и КДЗС от Cabeus - это компактный металлический корпус для организации распределения и соединения оптических кабелей в телекоммуникационных стойках. Артикул fo-19-16st обеспечивает надежную фиксацию 16 оптических разъемов FC и ST, с внутренними кассетами для сварки и защиты гильз КДЗС.

Назначение и область применения

Кросс бокс оптический 19 дюйм на 16 ST(FC) со сплайс-кассетой и КДЗС предназначен для централизованного соединения и распределения оптических сигналов в сетях доступа, FTTx, корпоративных и операторских инфраструктурах. Устанавливается в стандартные 19-дюймовые стойки и шкафы. Подходит для точек распределения (РП), помещений связи, серверных комнат и наружных объектов с защищённым оборудованием.

Технические характеристики

• Тип изделия: бокс оптический
• Количество портов: 16
• Тип разъёмов: FC и ST (совмещённая конфигурация)
• Тип волокна: одномодовое (SM) и многомодовое (MM)
• Монтаж: в стойку 19 дюймов
• Цвет: серый
• Количество кабельных вводов: 4 (задние, с герметичными резиновыми манжетами)
• Конструкция: металлический корпус со съемной крышкой
• Внутренние элементы: сплайс-кассеты для укладки запаса волокон, места для крепления гильз КДЗС
• Фиксация кабеля: внутренние зажимы для оптического кабеля и силового элемента

Совместимость и монтаж

Кросс бокс оптический 19 дюйм на 16 ST(FC) со сплайс-кассетой и КДЗС совместим со всеми стандартными 19-дюймовыми стойками. Монтаж осуществляется с помощью крепёжных уголков, уже встроенных в корпус. Кабели заводятся через четыре задних ввода с уплотнительными манжетами - они предотвращают попадание пыли и влаги. Перед установкой проверьте внешний диаметр кабелей: он должен соответствовать размерам вводов. Готовые сплайсы укладываются в кассеты, гильзы КДЗС фиксируются в специально отведённых местах. Крышка легко снимается для обслуживания без демонтажа всего устройства.

Преимущества

• Поддержка двух типов разъёмов (FC и ST) в одном устройстве - позволяет использовать существующую инфраструктуру без замены оборудования
• Герметичные вводы обеспечивают долговечность даже в условиях повышенной влажности
• Интегрированные сплайс-кассеты экономят место и упрощают организацию запаса волокон
• Жесткая металлическая конструкция защищает соединения от механических повреждений
• Удобная система фиксации кабелей снижает риск перегибов и вытягивания

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты (например, IP-корпуса)
• Не поддерживает разъёмы SC, LC, E2000 - требуется другой тип кросса
• Максимальное количество волокон ограничено ёмкостью кассет; при большом числе соединений возможна необходимость дополнительных модулей
• Не рассчитана на высокочастотные электромагнитные помехи - не используется в качестве электрического коммутационного узла

Примеры использования

• Центральный пункт распределения (ЦПР) в городской сети FTTH
• Распределительная коробка на этаже офисного здания
• Точка подключения кабеля от провайдера к клиентским линиям
• Оборудование в telecom-шлюзе на базе станции связи
• Локальная сеть на производстве с использованием SM/MM волокон

Практические советы

• Перед монтажом убедитесь, что все кабели имеют достаточный запас длины для укладки в кассеты - минимум 1–1,5 метра на каждое соединение
• Используйте только качественные гильзы КДЗС, совместимые с вашими волокнами - некорректные гильзы снижают прочность соединения
• При работе с FC-разъёмами избегайте перекручивания волокна - это увеличивает потери сигнала
• Проверяйте плотность уплотнителей после установки: слабая посадка ввода - первая причина выхода из строя в условиях сырости
• Артикул fo-19-16st от Cabeus хорошо сочетается с другими продуктами серии Cabeus - можно унифицировать комплектацию всей системы
