Кросс оптический стоечный 19' 1U 3 сменные планки без оптических разъемов - 09-0204 Net.on

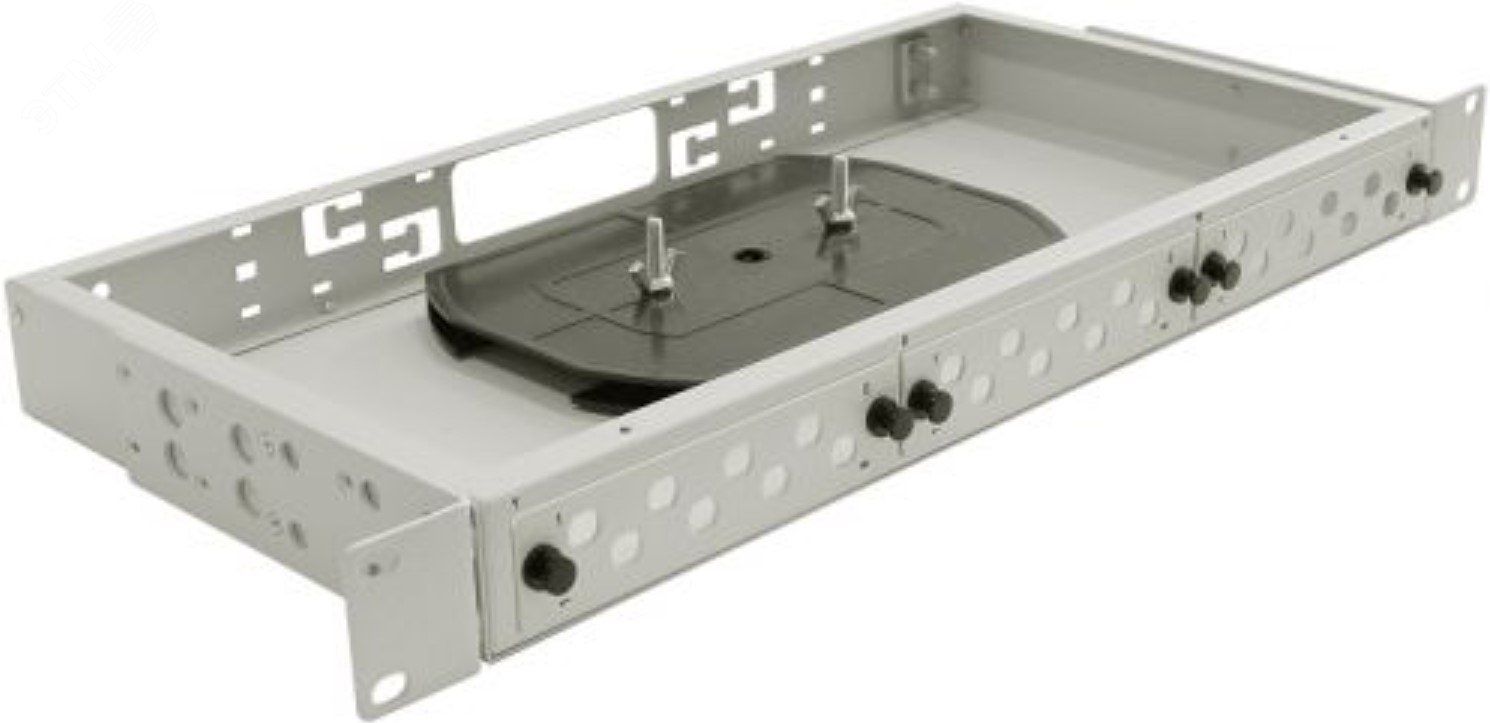

Кросс оптический 19-24-1U (3 сменные металлические планки) от Suprlan - компактное распределительное устройство для организации точек соединения оптических кабелей в 19-дюймовых стойках. Подходит для телекоммуникационных узлов, серверных помещений и сетевых центров, обеспечивает гибкую маршрутизацию сигналов через стандартизированные адаптеры.

Назначение и область применения

Кросс оптический 19-24-1U (3 сменные металлические планки) используется для подключения магистральных оптических кабелей к пиг-тейлам с адаптерами SC, LC, FC и другими типами. Обеспечивает переход от основного кабеля к линейным или активным устройствам - например, коммутаторам, медиаконвертерам, OLT. Устройство применяется в сетях FTTH, корпоративных ЦОД, операторских узлах связи и на объектах с высокими требованиями к плотности размещения оборудования.

Технические характеристики

• Тип изделия: оптический кросс
• Количество портов: 24 шт. (на базе сменных панелей)
• Тип разъёмов: SC (стандартная конфигурация), поддерживаются также FC, ST, LC-Duplex, MT-RJ
• Высота: 1 U (1,75 дюйма / 44,45 мм)
• Корпус: металлический, серого цвета, с фронтальным доступом
• Максимальный диаметр вводимого кабеля: до 26 мм
• Количество одновременно вводимых кабелей: до 4
• Поддержка кассет: КУ-01 (до 2 шт.)
• Возможность установки патч-панелей: да, с различной плотностью портов
• Способ монтажа: настенный, в 19-дюймовой стойке
• Крепление панелей: клипсы диаметром 8 мм

Совместимость и монтаж

Кросс оптический 19-24-1U (3 сменные металлические планки) совместим с любыми 19-дюймовыми стойками. Монтаж осуществляется с помощью стандартных крепёжных отверстий на боковых стенках корпуса. Для подключения кабелей предусмотрен универсальный ввод - можно использовать кабели с жилами до 26 мм в диаметре. Сменные металлические планки позволяют легко заменить тип адаптеров без замены всего устройства. Кассеты КУ-01 устанавливаются внутрь корпуса и фиксируются механически. Патч-панели крепятся на клипсы d8 мм - без инструментов, за несколько секунд.

Безопасность и стандарты

Кросс оптический 19-24-1U соответствует требованиям к механической прочности и электростатической защите, характерным для промышленного телекоммуникационного оборудования. Нет специальной защиты от перегрузок или помех - устройство не содержит активных элементов. Электробезопасность обеспечивается изоляцией оптических компонентов, не требующих питания.

Преимущества

• Гибкая конфигурация: три сменные металлические планки позволяют менять тип адаптеров без замены корпуса
• Экономия места: 1U позволяет разместить 24 порта в минимальном объеме
• Легкий сервис: быстрая замена кассет и патч-панелей без демонтажа всей системы
• Стандартизация: поддержка всех распространённых типов оптических адаптеров
• Прочная конструкция: металлический корпус устойчив к деформации и внешним воздействиям

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита IP
• Не рассчитан на работу при температуре ниже 0C или выше +50C - рекомендовано использование в закрытых помещениях
• Не поддерживает мультиплексирование WDM - только точки соединения
• Максимум 4 кабеля одновременного ввода - для больших количеств требуется дополнительное оборудование
• Не имеет встроенного управления или индикации состояния

Примеры использования

• Центральная точка распределения в сети FTTH - входной кабель от провайдера подключается к кроссу, далее - к пиг-тейлам на абонентские линии
• Серверная комната: связь между core-коммутатором и оптическими модулями SFP/SFP+
• Телефонная станция: организация выходов на линии передачи данных
• Объекты с ограниченным пространством: где важна плотность портов и минимизация занимаемой площади

Практические советы

• Перед монтажом проверьте диаметр вводимого кабеля - он не должен превышать 26 мм, иначе невозможно герметизировать ввод
• Используйте кассеты КУ-01 для максимальной плотности портов; если нужны другие типы - выбирайте подходящие патч-панели
• Рекомендуется заранее продумать схему подключения: какие адаптеры будут использоваться чаще - SC, LC или другие - и выбрать соответствующую сменную планку
• При работе с многожильными кабелями используйте кабельные органайзеры внутри корпуса - так снижаются риски перегиба световода
• Артикул 09-0204 от Suprlan - единственный вариант в этой серии с трёмя сменными планками; аналоги без них не обеспечивают такой же гибкости
