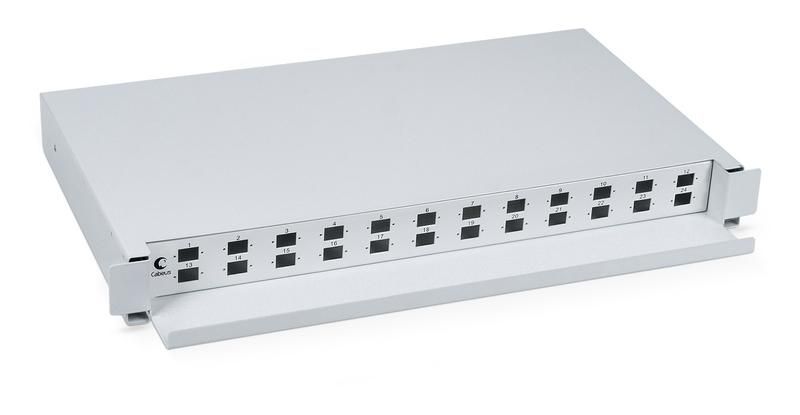

Кросс бокс оптический ODF-19-24-SC 19дюйм на 24 SC LC duplex со сплайс-кассетой выдвижной без пигтейлов и проходных адаптеров Cabeus 7302c

Кросс бокс оптический 19 дюйм на 24 SC (LC duplex) со сплайс-кассетой выдвижной без пигтейлов и проходных адаптеров от Cabeus (артикулы 7302c и odf-19-24-sc) предназначен для организации распределения и соединения оптических кабелей в телекоммуникационных стойках. Устройство обеспечивает удобный доступ к точкам сплайсинга и защищает волокна от повреждений.

Назначение и область применения

Кросс бокс оптический 19 дюйм на 24 SC (LC duplex) со сплайс-кассетой выдвижной используется для централизованного соединения и распределения оптических сигналов в сетях связи. Подходит для установки в серверные комнаты, узлы связи, базовые станции и другие объекты с телекоммуникационным оборудованием. Применяется там, где требуется надежная организация внутренних соединений между трассами и абонентскими линиями без предварительно смонтированных пигтейлов.

Технические характеристики

• Формат: 19 дюймов, высота 1 U
• Количество портов: 24 (SC/LC duplex)
• Количество вставных модулей: 24 шт. - каждый соответствует одному порту
• Тип волокна: совместим с одномодовым и многомодовым оптическим кабелем
• Корпус: металлический, серого цвета
• Кабельные вводы: 4 шт. с герметичными резиновыми манжетами
• Механизм: выдвижная полка для удобного обслуживания
• Внутренняя комплектация: сплайс-кассета для укладки запаса волокон и фиксации гильз КДЗС
• Отсутствуют: пигтейлы, проходные адаптеры - все соединения выполняются пользователем самостоятельно

Совместимость и монтаж

Устройство монтируется в стандартные стойки 19 дюймов с помощью крепёжных уголков, расположенных на боковых стенках корпуса. Монтаж требует свободного места перед стойкой для выдвижения полки. Кабели заводятся через задние вводы - они фиксируются специальными зажимами внутри корпуса. Напряжение питания не требуется - устройство пассивное. Все соединения осуществляются путём термической сварки (сплайсинга) волокон в кассете. Адаптеры SC/LC duplex устанавливаются пользователем в соответствии с проектом.

Безопасность и стандарты

Кросс бокс оптический 19 дюйм на 24 SC (LC duplex) со сплайс-кассетой выдвижной выполнен из металла и не содержит активных компонентов, что исключает риск перегрева и возгорания. Герметичные манжеты обеспечивают защиту от пыли и влаги при использовании в условиях повышенной влажности. Соответствует требованиям к механической прочности и защите оптических соединений, установленным в отраслевых нормах РФ и ISO/IEC 11801.

Преимущества

• Выдвижная полка позволяет работать с каждым портом без демонтажа других элементов
• Чёткая организация: 24 отдельных модуля снижают риск переплетения волокон
• Защита от внешнего воздействия: герметичные вводы и лицевая крышка предохраняют соединения
• Экономия места: одна единица 1U вместо нескольких отдельных кроссов
• Гибкость: возможность использовать любые типы адаптеров SC или LC, выбранные заказчиком

Ограничения применения

• Не предназначена для работы с пигтейлами - необходимо выполнять сплайсинг вручную
• Не поддерживает автоматическую маршрутизацию или управление - полностью пассивное устройство
• Не рекомендуется для открытых площадок без защиты в шкафу - не имеет IP-защиты выше уровня корпуса
• Требует наличия оборудования для сплайсинга (сварочного аппарата, стрипперов, тестера)
• Не подходит для частой перестановки кабелей - фиксация волокон в кассете не рассчитана на быстрое отключение

Примеры использования

• Центральный пункт распределения (CDP) в офисном здании
• Распределительный узел на телефонной станции
• Объекты мобильной связи - точки подключения оптических линий к базовым станциям
• Интернет-обменные пункты (IXP) и центры сбора трафика
• Локальные сети предприятий с высокой плотностью оптических каналов

Практические советы

• Перед монтажом проверьте посадочные размеры стойки - 19 дюймов должны точно соответствовать стандарту EIA-310-D
• Используйте кабели с минимальным радиусом изгиба - не менее 30 мм для одномодового волокна
• При прокладке кабелей оставляйте запас длины 1–1,5 метра - он нужен для последующего переупаковки в сплайс-кассету
• Подпишите каждый порт и волокно до начала сплайсинга - это сэкономит время при диагностике
• Выбирайте адаптеры SC/LC duplex одного производителя - чтобы минимизировать потери на соединении
• После завершения монтажа закрывайте крышку и проверяйте герметичность вводов - особенно в помещениях с высокой влажностью
