Кабельная муфта 4РСТ-1-70/120 | 72909 КВТ

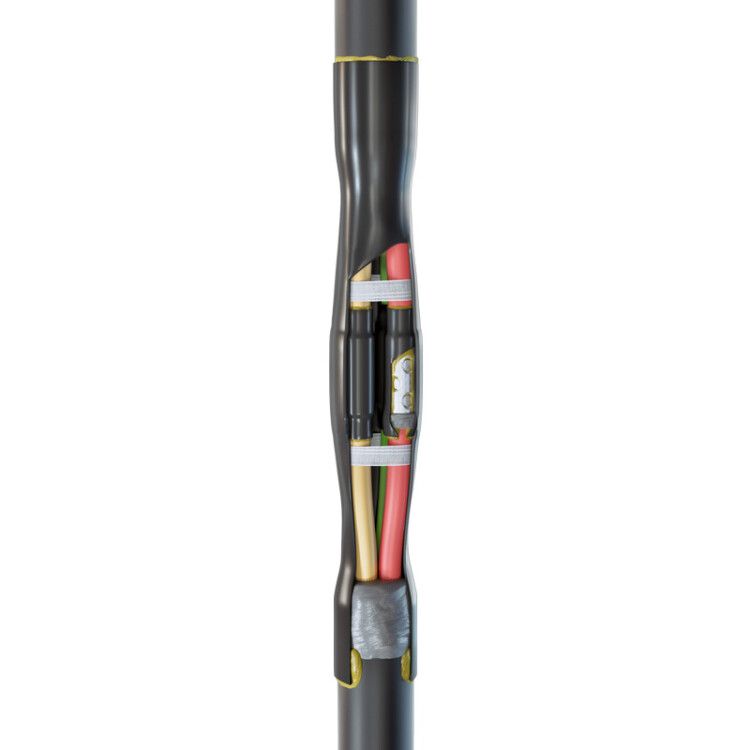

Муфта кабельная соединительная 4РСТ-1-70/120 1кВ от КВТ предназначена для надёжного и герметичного соединения четырёхжильных кабелей с резиновой изоляцией на напряжение до 1 кВ. Применяется там, где важна устойчивость к влаге, механическим нагрузкам и перепадам температур - например, на открытой трассе, в траншейной прокладке или внутри помещений с повышенной влажностью.

Назначение и область применения

Муфта кабельная соединительная 4РСТ-1-70/120 1кВ используется исключительно для соединения неметаллических кабелей с резиновой изоляцией без брони. Подходит для кабелей типа КГ, КПГ и их аналогов. Максимальное рабочее напряжение - 1 кВ. Не применяется для силовых кабелей с металлической броней, многожильными кабелями с другим числом жил или для высоковольтных сетей выше 1 кВ.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение проводника: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Метод монтажа: нагрев с помощью тепловой горелки
• Материал корпуса: негорючий термопластик без галогенов
• Материал изоляции: резина
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: черный
• Комплектация: без болтовых наконечников
• Стандарт: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 4РСТ-1-70/120 1кВ совместима только с кабелями КГ, КПГ и аналогами с резиновой изоляцией и сечением жил в пределах 70–120 мм2. Для установки требуется термоусадка - нагрев равномерным пламенем пропановой горелки (например, ПГ от КВТ). Перед сборкой необходимо подготовить концы кабеля: удалить внешнюю оболочку, распределить жилы, выполнить разделку изоляции. Особое внимание - герметизации корня разделки: перед установкой муфты её обязательно подматывают специальным гидроизоляционным герметиком, чтобы компенсировать вибрации и деформации во время эксплуатации. Устройство не требует сварки или болтовых соединений - все контакты формируют самостоятельно через опрессовку или другие методы, которые пользователь выбирает заранее.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяются едкие и токсичные вещества. Это делает изделие безопаснее для людей и оборудования в закрытых помещениях. Температурный диапазон от –50 до +50 C гарантирует работу даже в условиях сурового климата.

Преимущества

• Высокая степень защиты IP67 благодаря термоплавкому клею - полностью герметичная конструкция после усадки
• Армированный кожух повышает механическую прочность места соединения
• Эластичный герметик в зоне корня разделки снижает риск растрескивания при вибрациях
• Универсальность: можно применять как с опрессовкой, так и с болтовыми соединителями
• Отсутствие галогенов - экологически безопасный состав материалов
• Чёрный цвет маскирует следы старения и загрязнений на открытых участках

Ограничения применения

• Не кабели с броней - использование на бронированных кабелях недопустимо
• Запрещено применять для кабелей с сечением менее 70 мм2 или более 120 мм2 - возможна потеря герметичности
• Не предназначен для работы при температурах ниже –50 C или выше +50 C
• Требуется обязательное наличие термооборудования - нельзя смонтировать без горелки
• Не рекомендовано для постоянного погружения в воду - хотя герметична, не является underwater-решением

Примеры использования

• Соединение кабелей КГ на воздушных ЛЭП в холодном регионе
• Обход препятствий при ремонте кабельной сети в цеху с частыми вибрациями
• Подключение мобильных устройств на стройплощадке - например, кабель КПГ от генератора к электроинструменту
• Ремонт поврежденного участка кабеля в канализационном коллекторе или подвале с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному в названии - 70–120 мм2. Отклонение вызовет плохую адгезию клея.
• Используйте только оригинальную горелку ПГ от КВТ - некорректный нагрев приведёт к неравномерной усадке и протечкам.
• Если используете болтовые соединители - они должны быть установлены до начала монтажа муфты; сама муфта их не содержит.
• На каждом этапе разделки сохраняйте чистоту - грязь между слоями снижает качество изоляции.
• После окончательной усадки осмотрите швы: если есть пузыри или вздутости - место соединения следует заменить.
• Храните муфту в сухом месте при комнатной температуре - длительное воздействие холода или влаги может изменить свойства клеевых слоёв.
