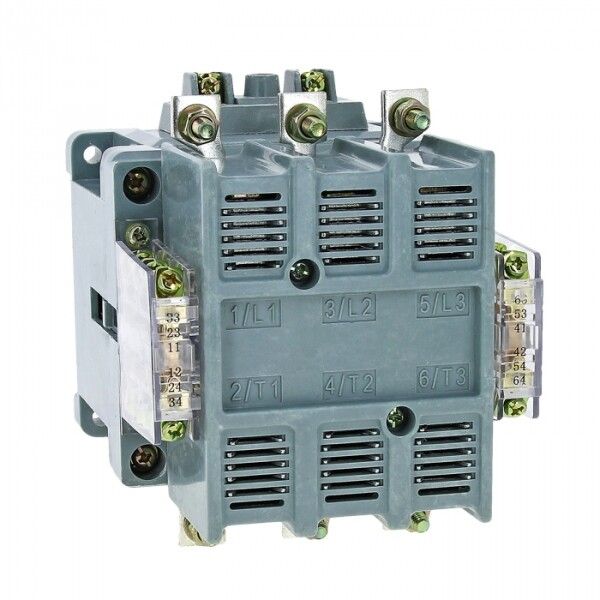

Пускатель электромагнитный ПМ12-63100 400В 2NC+4NO EKF Basic | pm12-63/380

Пускатель электромагнитный ПМ12-63100 400В от EKF — это надёжный магнитный пускатель серии ПМ12 для дистанционного управления трёхфазными электродвигателями мощностью до 30 кВт. Устройство имеет четыре нормально разомкнутых и два нормально замкнутых контакта, что позволяет гибко организовать управление и сигнализацию в автоматических системах.

Назначение и область применения

Пускатель электромагнитный ПМ12-63100 400В предназначен для безопасного включения и выключения трёхфазных электродвигателей, а также для защиты оборудования от перегрузок и аварийных режимов. Применяется в системах автоматизации: конвейеры, насосы, компрессоры, вентиляторы, станки с ЧПУ. Подходит для установки в распределительных щитах и на монтажных платах в промышленной автоматике.

Технические характеристики

• Номинальный ток: 63 А
• Напряжение катушки управления: 400 В переменного тока (AC)
• Номинальная мощность двигателя: 30 кВт
• Количество контактов: 4 нормально разомкнутых (НО), 2 нормально замкнутых (НЗ)
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм²
• Частота сети: 50 Гц
• Степень защиты: IP00 — без защиты от внешних воздействий
• Климатическое исполнение: УХЛ3 — для работы в помещениях с умеренным и холодным климатом
• Рабочий температурный диапазон: от -45 °C до +40 °C
• Способ монтажа: на монтажную плату
• Гарантия: 12 месяцев

Совместимость и монтаж

Пускатель электромагнитный ПМ12-63100 400В монтируется исключительно на монтажную плату — он не предназначен для крепления на DIN-рейку. Для подключения используйте провода сечением до 25 мм². Катушка управления рассчитана на 400 В переменного тока — не допускается подключение к постоянному току или другому напряжению. Винтовые зажимы обеспечивают прочное соединение, но требуют периодической проверки затяжки при первом запуске и после длительной нагрузки.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Серия ПМ12 прошла сертификацию для применения в промышленных сетях. Однако из-за степени защиты IP00 устройство необходимо устанавливать внутри закрытого корпуса или щита, защищающего от пыли, влаги и случайного прикосновения.

Преимущества

• Высокая коммутационная способность — обеспечивает долгую службу даже при частых включениях
• Фиксированные контактные группы (4НО+2НЗ) позволяют легко реализовать схемы управления и сигнализации
• Винтовые зажимы удобны для многожильных и одножильных проводов
• Работает в широком диапазоне температур — подходит для неотапливаемых помещений
• Совместим с другими элементами серии ПМ12 — можно собирать комплексные системы управления

Ограничения применения

• Не применяется вне закрытых шкафов — степень защиты IP00 не защищает от пыли, влаги и механических повреждений
• Подходит только для переменного тока 50 Гц; не работает с постоянным током или частотой 60 Гц
• Не является тепловым реле — требуется отдельная защита от перегрузки (например, тепловое реле ПТР)
• Не рекомендован для частых пусков более 60 раз в час — возможен быстрый износ контактов
• Требует монтажа на жесткую поверхность — вибрация может ослабить соединения

Примеры использования

• Автоматизация конвейерной линии — включение/остановка по сигналу с пульта
• Система вентиляции в складском помещении — управление вентиляторами по таймеру
• Насосная станция — пуск насоса при снижении давления в трубопроводе
• Оборудование с функцией “стоп” и “индикация работы” — использование НЗ и НО контактов для световой сигнализации

Практические советы

• Выбирая пускатель электромагнитный ПМ12-63100 400В, убедитесь, что ваш двигатель не превышает 30 кВт — превышение может вызвать сваривание контактов
• При монтаже на плату используйте фиксирующие кронштейны — устройство тяжёлое, вибрация может повредить выводы
• Для защиты от скачков напряжения подключите RC-цепочку или варистор параллельно катушке
• Проверьте совпадение напряжения катушки (400 В) с источником управления — неверное напряжение приведёт к отказу или выходу из строя
• При использовании в условиях повышенной влажности обязательно поместите пускатель в герметичный шкаф с обогревом или осушителем
