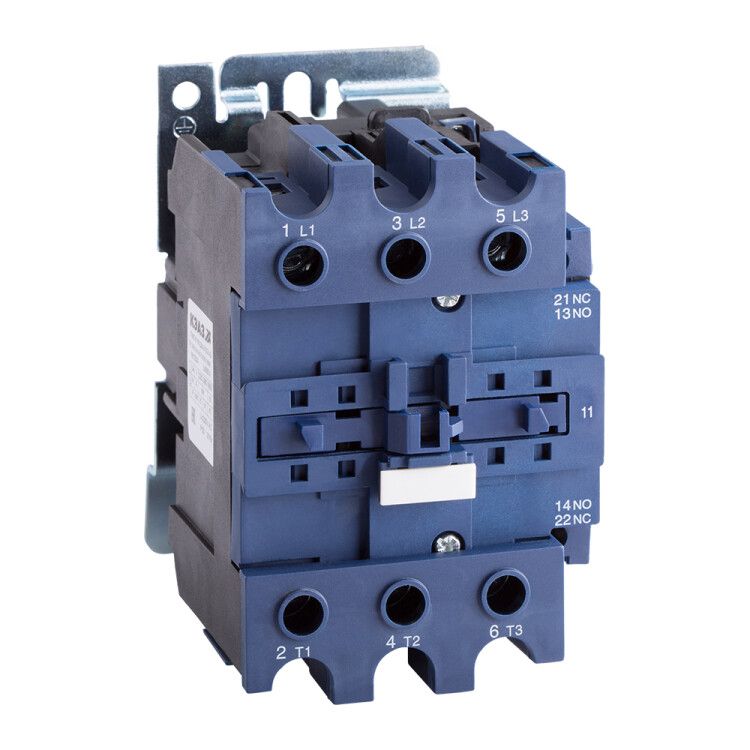

Контактор ПМЛ-4165ДМ УХЛ4 Б 80А кат. 220В DC КЭАЗ 246156

Контактор ПМЛ-4165ДМ-80А-220DC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения электродвигателей до 37 кВт в цепях постоянного тока. Этот контактный аппарат надёжно работает в условиях умеренного и холодного климата благодаря исполнению УХЛ4 и монтируется на DIN-рейку.

Назначение и область применения

Контактор ПМЛ-4165ДМ-80А-220DC-УХЛ4-Б используется для коммутации силовых цепей постоянного тока. Подходит для управления двигателями, нагревателями, системами автоматизации и другим оборудованием, требующим частых включений/выключений. Применяется в промышленных установках: конвейеры, насосы, компрессоры, станки с ЧПУ, системы энергообеспечения.

Технические характеристики

• Тип: контактор, нереверсивный
• Род тока: постоянный (DC)
• Напряжение катушки управления: 220 В DC
• Номинальный ток главной цепи: 80 А
• Номинальная мощность управляемого двигателя: 37 кВт
• Главные контакты: 3 нормально замкнутых (3NO) + 1 нормально разомкнутый (1NC)
• Вспомогательные контакты: 1 нормально открытый (1NO) + 1 нормально закрытый (1NC)
• Подключение: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Нормативный документ: ТУ 3420-091-05758109-2016

Совместимость и монтаж

Контактор ПМЛ-4165ДМ-80А-220DC-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте медные одножильные или многожильные кабели сечением до 25 мм2. Зажимы рассчитаны на плотную фиксацию - перед затяжкой проверьте отсутствие повреждённой изоляции. Катушка управления питается только постоянным током 220 В - применение переменного тока вызовет перегрев и выход из строя.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3420-091-05758109-2016. Защита IP20 обеспечивает безопасность при работе внутри щитов - внешние части недоступны для случайного прикосновения. Нельзя использовать в помещениях с высокой запылённостью, агрессивной средой или возможностью попадания жидкости - для таких условий требуется более высокая степень защиты.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную работу в режиме частых включений
• Надёжная фиксация на DIN-рейке - исключает самопроизвольное выпадение
• Чётко разделённые контакты: три основных и два вспомогательных позволяют реализовать сложные схемы управления
• Катушка 220 В DC снижает помехи в системах управления по сравнению с переменным током
• Произведён на КЭАЗ - известном заводе с опытом производства промышленной аппаратуры

Ограничения применения

• Не применяется в цепях переменного тока - катушка рассчитана только на 220 В постоянного тока
• Защита IP20 не допускает использование вне герметичных шкафов - опасность поражения током и загрязнения контактов
• Не рекомендован для работы при температурах ниже −40 C или выше +40 C
• Запрещено превышать номинальный ток 80 А - риск сваривания контактов и отказа
• Не предназначена для реверса двигателей - для этого нужна пара контакторов или специальный реверсивный модуль

Примеры использования

• Управление асинхронным двигателем 37 кВт на конвейере в пищевой промышленности
• Включение/отключение термоблока в системе тепловой обработки
• Автоматический контроль насосной станции в системе водоснабжения
• Коммутирование нагрузки в распределительном щите с PLC-системой через вспомогательные контакты

Практические советы

• Перед установкой проверьте соответствие напряжения катушки - даже кратковременное превышение 220 В DC приведёт к её пробою
• При использовании в цепях с индуктивной нагрузкой (например, двигателями) рекомендуется установить гашение дуги - хотя контактор уже имеет внутреннее гашение, дополнительные RC-цепочки продлят срок службы
• При монтаже на DIN-рейку убедитесь, что контакт между корпусом и рейкой надёжный - плохой контакт может вызвать перегрев
• Для обслуживания отключите питание и проверьте отсутствие напряжения на всех выводах - даже после выключения катушки остаётся остаточная энергия
• При замене аналога - убедитесь, что новый контактатор также имеет 3NO+1NC и 1NO+1NC, иначе схема управления не будет работать
