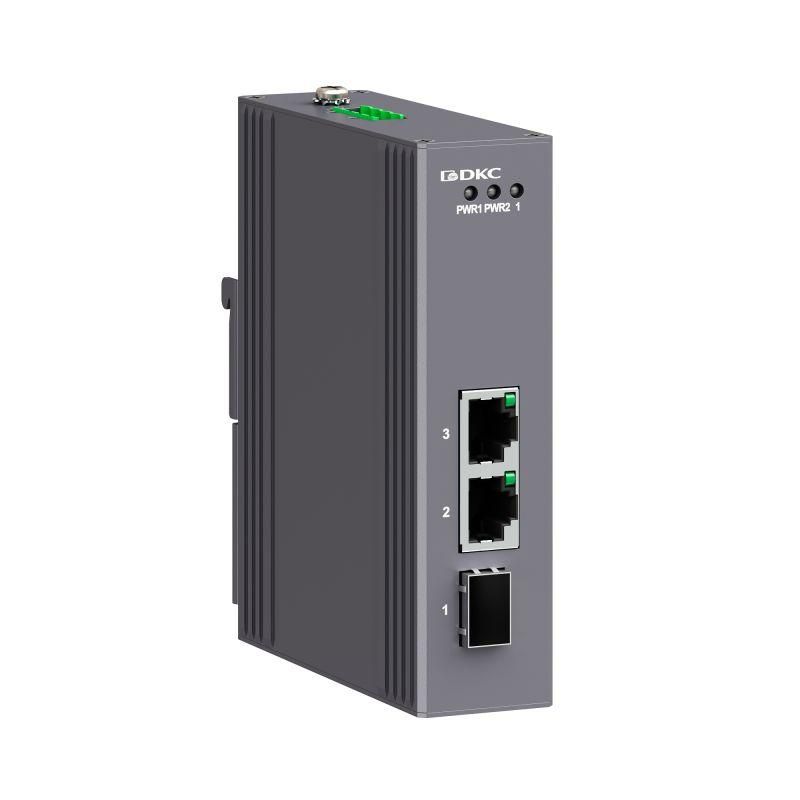

Медиаконвертер промышленный 3-х портовый 1х100Base-X SFP слот 2х10/100Base-T(X) портов RJ45 12-48В DC/18-30В AC с резервированием DKC N1100-1SFP2T-P2 ДКС

Медиаконвертер DKC n1100-1sfp2t-p2 преобразует сигнал между медными и оптоволоконными линиями связи, обеспечивая надёжную работу в жестких условиях промышленной автоматизации. Устройство поддерживает два порта Ethernet и один SFP-слот для оптики, работает от постоянного или переменного тока с двойным питанием.

Назначение и область применения

Медиаконвертер DKC n1100-1sfp2t-p2 используется для соединения сетевых устройств с разными типами физической среды: например, между обычным Ethernet-оборудованием (через RJ45) и оптоволоконной линией (через SFP-модуль). Подходит для установки на производстве, в энергетике, транспорте и других местах с высокими требованиями к устойчивости связи. Особенно эффективен там, где требуется удлинить расстояние передачи данных за пределы 100 метров, используя оптический кабель.

Технические характеристики

• Портов RJ45: 2 × 10/100 Мбит/с (совместимы с 10BASE-T и 100BASE-TX)
• SFP-слот: 1 × 100BASE-FX (для оптических модулей)
• Питание: 12–48 В постоянного тока / 18–30 В переменного тока
• Резервирование питания: да - возможность подключения двух источников для отказоустойчивости
• Защита корпуса: IP40 - противостояние твёрдым частицам крупнее 1 мм, но не защищён от воды
• Рабочая температура: от –40 C до +75 C
• Тип конструкции: отдельное устройство, монтируется на DIN-рейку

Совместимость и монтаж

Медиаконвертер DKC n1100-1sfp2t-p2 совместим с любыми SFP-модулями стандарта 100BASE-FX (например, многомодовые на 1310 нм, расстоянием до 2 км). Для работы требуются только стандартные UTP-кабели Cat5e и выше. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм - устройство фиксируется механически без дополнительных креплений. Оба источника питания можно подключить одновременно: при отказе основного - автоматически переключается на резервный.

Безопасность и стандарты

Устройство соответствует промышленным нормам EMC и имеет степень защиты IP40, что позволяет использовать его в помещениях с пылью, маслом и другими твёрдыми загрязнениями. Однако он не рассчитан на воздействие брызг, влаги или прямых осадков - для открытых площадок необходима дополнительная защита в виде шкафа или кожуха.

Преимущества

• Поддержка двойного питания повышает надёжность системы - важный фактор для критичных объектов
• Широкий диапазон рабочих температур делает его пригодным для холодных цехов и жарких зон
• SFP-слот позволяет гибко выбирать тип оптического модуля (расстояние, режим передачи)
• Компактный форм-фактор и DIN-монтаж экономят место в щитовой

Ограничения применения

• Не поддерживает Gigabit Ethernet - максимальная скорость каждого порта - 100 Мбит/с
• IP40 не обеспечивает защиту от влаги; нельзя устанавливать на улице без внешней герметизации
• Только два медных порта - недостаточно для сложных топологий с большим числом устройств
• Не является коммутатором - не выполняет маршрутизацию, VLAN или другие функции управления трафиком

Примеры использования

• Связь PLC-контроллера с сервером через оптоволокно в цехе с сильными помехами
• Передача данных от камеры наблюдения на удалённом участке трассы
• Интеграция старого оборудования с новой оптической магистралью без замены всей сети
• Аварийный канал связи в системах безопасности, где важно сохранить работоспособность при сбое питания

Практические советы

• Выбирайте SFP-модуль с учётом длины линии: для 2 км нужен многомодовый, для 10+ км - одномодовый
• При использовании резервирования подключите два независимых источника питания - например, от разных АКБ или выпрямителей
• Проверьте полярность при подключении постоянного тока - неверная полярность может вывести устройство из строя
• Не забывайте про термический режим: при работе на пределе +75 C рекомендуется обеспечить принудительную вентиляцию
• Для монтажа на DIN-рейку убедитесь, что рейка закреплена жёстко - вибрации на производстве могут вызвать контактные проблемы
