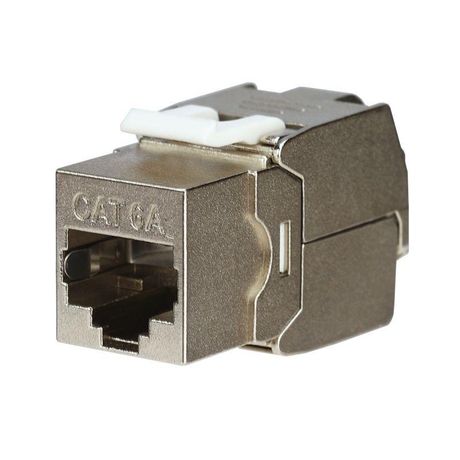

Модуль Keystone, Jack RJ-45(8P8C), FTP экранированный, CAT 6A, тип 180 градусов, самозажимной REXANT PRO | 02-0361 MEET

Модуль Keystone Jack RJ-45(8P8C) FTP экранированный CAT6A 180 градусов самозажимной от REXANT (артикул 02-0361) предназначен для надёжного подключения сетевых устройств через защищённую витую пару. Подходит для монтажа в патч-панели, настенные розетки и модульные вставки Mosaic.

Назначение и область применения

Этот модуль служит интерфейсом между кабелем категории Cat6A и сетевым оборудованием - компьютерами, телефонами, камерами, точками доступа Wi-Fi. Его используют там, где важна устойчивость к помехам: в офисах, серверных, промышленных объектах, медицинских учреждениях. Угол выхода 180 градусов позволяет удобно прокладывать кабель вдоль поверхности, снижая риск перегиба.

Технические характеристики

• Стандарт: Cat6A - обеспечивает скорость до 10 Гбит/с на расстоянии до 100 метров
• Экранирование: FTP (foiled twisted pair) - каждый проводник заключён в фольгированную оболочку, защищающую от внешних ЭМИ
• Угол выхода: 180° - кабель выходит прямо назад, оптимально для монтажа в стеновые коробки и панели
• Тип терминирования: самозажимной (IDC без инструмента) - жилы кабеля фиксируются при нажатии крышки, без необходимости обжима
• Полоса пропускания: 500 МГц - соответствует требованиям Cat6A для передачи сигналов на высоких частотах
• Контактное сопротивление: ≤20 мОм - минимальная потеря сигнала при соединении
• Сопротивление изоляции: ≥500 МОм - гарантирует отсутствие утечек тока между контактами
• Материал контактов: фосфористая бронза с золотым напылением 1,27 мкм - улучшает долговечность и надёжность соединений
• Покрытие контактов IDC: оловянный сплав 2,54 мкм - предотвращает окисление при многократных подключениях
• Корпус: литой цинк-алюминиевый сплав + ударопрочный ABS-пластик - сочетает прочность и лёгкость

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-корпусами и панелями, имеющими 8P8C-разъём. Для установки достаточно вставить модуль в паз до щелчка - он фиксируется механически. Нет необходимости использовать специальный обжимной инструмент: все жилы кабеля запрессовываются при закрывании крышки. Обязательно соблюдайте порядок цветовой схемы T568A/T568B при подключении. Посадочный размер соответствует стандартному Keystone - проверьте совместимость с вашей рамкой заранее.

Безопасность и стандарты

Модуль соответствует требованиям к кабельным системам категории Cat6A, рекомендованным ISO/IEC 11801 и TIA-568-C.2. Экранирование FTP снижает уровень радиопомех, что важно в средах с высокой плотностью электроники. Применяемые материалы не поддерживают горение и соответствуют нормам безопасности для внутренней прокладки.

Преимущества

• Высокая надёжность благодаря золотому покрытию контактов - меньше окисления и износа
• Удобство монтажа: самозажимной механизм исключает необходимость в дорогостоящем инструменте
• Защита от помех: экранированная конструкция сохраняет качество сигнала даже рядом с силовыми кабелями
• Долгий срок службы: прочный корпус из металлического сплава и ABS-пластика выдерживает многократные подключения
• Форм-фактор 180° минимизирует нагрузку на кабель при установке в ограниченном пространстве

Ограничения применения

Не предназначена для наружной эксплуатации - не имеет защиты IP. Не следует использовать в условиях постоянного воздействия воды, пыли или химически активных сред. Также не подходит для работы с PoE++ (до 90 Вт) без проверки совместимости всей системы - модуль рассчитан на стандартный PoE/PoE+ (до 30 Вт). Не используйте с неэкранированными кабелями UTP - это сводит на нет преимущество экранирования.

Примеры использования

• Подключение рабочего места сотрудника к корпоративной сети через настенную розетку
• Интеграция в патч-панель серверной комнаты для коммутации серверов и хранилищ
• Монтаж в промышленных контроллерах, где требуется устойчивость к электромагнитным помехам
• Установка в модульные вставки Mosaic для создания эстетичных и функциональных решений в современных офисах

Практические советы

• Перед монтажом обязательно проверьте длину и состояние кабеля - повреждённые или слишком длинные участки снижают производительность Cat6A
• При подключении не снимайте экран кабеля полностью - оставьте его целостным до самого модуля, чтобы сохранить экранирование
• Заправляйте жилы строго по цветовой схеме - неверный порядок вызывает потери связи или ошибки передачи
• Проверяйте посадочный диаметр вашего корпуса: стандартный Keystone - 14×14 мм, но некоторые модели требуют точного совпадения
• Рекомендуется тестировать каждое подключение после монтажа с помощью кабельного анализатора - особенно в ответственных сетях
