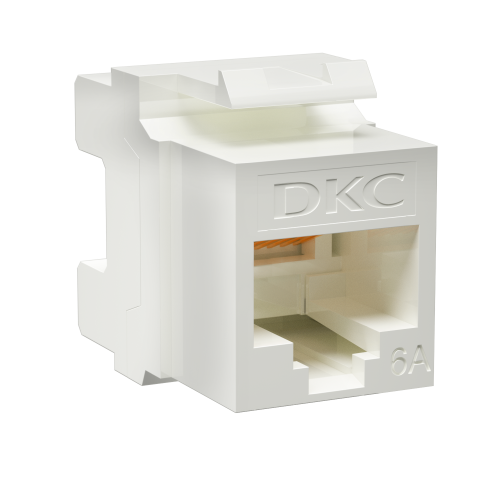

Модуль Keystone RJ45 CAT6А не экранированный, 180 градусов, белый | RNK6AU180WH DKC ДКС

Модуль Keystone RJ45 CAT6A неэкранированный 180 градусов белый (артикул rnk6au180wh) от бренда DKC предназначен для надёжного подключения сетевых устройств через кабель категории 6A. Его поворотный дизайн решает проблему ограниченного пространства при прокладке кабеля в стеновых нишах и кабель-каналах.

Назначение и область применения

Этот модуль используется в структурированных кабельных системах для создания точек доступа в офисах, учебных заведениях, центрах обработки данных и других помещениях с высокой плотностью рабочих мест. Он устанавливается в стандартные Keystone-панели и позволяет подключить Ethernet-кабель под углом 180 градусов - то есть кабель выходит не прямо, а в противоположную сторону от лицевой панели. Это особенно полезно, когда кабель проходит вдоль стены внутри канала или ниши, чтобы избежать перегибов и сохранить целостность передачи сигнала.

Технические характеристики

• Тип: Модуль гнездо RJ45
• Стандарт: Cat6A (до 10 Гбит/с, частота до 500 МГц)
• Экранирование: Неэкранированный (UTP)
• Угол выхода кабеля: 180°
• Цвет: Белый
• Способ подключения: 110 IDC (зажимной контакт)
• Поддерживаемые проводники: Однопроволочные (моножилы), сечением 23 AWG (≈0.57 мм2)
• Совместимость с кабелем: Подходит для круглых Ethernet-кабелей
• Рекомендованная площадь сечения: 23–24 AWG

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-корпусами и рамками, используемыми в панелях, настенных розетках и распределительных шкафах. Для монтажа требуется специальный инструмент - обжимной клещ с насадкой 110 IDC. Без него невозможно правильно зажать жилы кабеля в контакты. Кабель заводится в заднюю часть модуля, затем каждая жила последовательно вставляется в соответствующий контакт согласно цветовой схеме T568A/T568B. После фиксации лишняя часть жилы обрезается автоматически при нажатии инструмента.

Обратите внимание: модуль не подходит для многожильных (гибких) проводников - они могут вызвать повышенное сопротивление и снижение качества связи.

Безопасность и стандарты

Модуль соответствует требованиям стандарта TIA/EIA-568-B.2 для категории 6A. Применяемые материалы обеспечивают устойчивость к возгоранию и долговременную работу в условиях комнатной температуры. Нет сертификатов на взрывозащищённое исполнение - не применяйте в опасных средах.

Преимущества

• Угол 180° позволяет легко направить кабель вдоль стены или в канал, минимизируя напряжение на изгиб
• Высокая пропускная способность - поддерживает Gigabit Ethernet и 10-Gigabit на расстоянии до 100 метров
• Чёткая маркировка контактов упрощает правильную коммутацию
• Белый цвет хорошо сочетается с большинством интерьерных решений
• Совместим с популярными решениями DKC RAM telecom

Ограничения применения

• Не подходит для многожильных (гибких) проводников - только моножила 23–24 AWG
• Требуется обязательное использование специального инструмента 110 IDC; обычные обжимки не работают
• Не предназначена для наружной установки - отсутствует защита IP
• Не рекомендуется использовать в средах с постоянным механическим воздействием или вибрациями

Примеры использования

• Подключение компьютера в офисном кабинете, где кабель выводится из ниши в полу
• Закрепление точки доступа в кабель-канале вдоль потолка
• Установка в панели на серверной стойке, где важно избежать перегибов кабеля между модулем и маршрутизатором
• Создание рабочих мест в открытых офисах с подземной прокладкой кабелей

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под 23–24 AWG. Кабели толще 0.6 мм могут не войти в корпус
• Используйте только качественные кабели Cat6A с медными жилами - алюминиевые или покрытые алюминием не гарантируют нужную передачу сигнала
• При прокладке кабеля соблюдайте минимальный радиус изгиба - не менее 4 внешних диаметров кабеля
• Проверяйте соответствие цветовой схемы (T568A/B) на обоих концах соединения - это исключает проблемы с подключением
• Модуль rnk6au180wh от DKC идеально дополняет серию RAM telecom - все компоненты этой серии имеют одинаковые габариты и стандарты сборки
