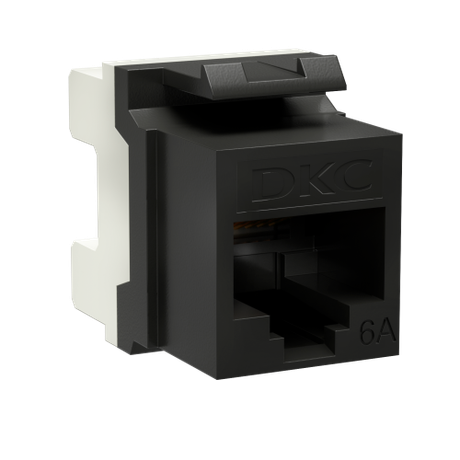

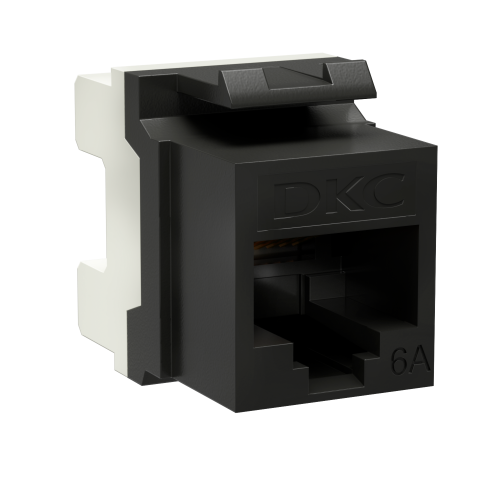

Модуль Keystone RJ45 CAT6А не экранированный, 180 градусов, черный | RNK6AU180BK DKC ДКС

Модуль Keystone RJ45 CAT6A неэкранированный 180 градусов черный (артикул rnk6au180bk) от бренда DKC предназначен для надёжного подключения сетевых кабелей в условиях ограниченного пространства - например, в стеновых нишах или кабель-каналах. Благодаря поворотному контакту на 180° он упрощает прокладку кабеля и снижает риск повреждений при изгибах.

Назначение и область применения

Этот модуль используется в составе информационных розеток для локальных сетей на базе стандарта Cat 6A. Подходит для монтажа в стенах, панелях, коробках и других элементах системы управления кабелями. Особенно эффективен там, где требуется изменить направление выхода кабеля - например, когда кабель подводится горизонтально сбоку, а устройство установлено вертикально. Часто применяется в офисах, центрах обработки данных, на производстве и в зонах с высокой плотностью точек подключения.

Технические характеристики

• Тип: Модуль гнездо RJ45
• Стандарт: Cat 6A (до 10 Гбит/с, частота до 500 МГц)
• Экранирование: Неэкранированный (UTP)
• Угол выхода кабеля: 180° - позволяет подключать кабель с любой стороны
• Способ подключения: 110 IDC - контактная система с зачисткой и фиксацией жил без пайки
• Сечение провода: 23 AWG (соответствует диаметру около 0,57 мм)
• Совместимость: Только однопроволочные (моножильные) проводники; не подходит для многожильных
• Цвет: Черный
• Поддерживает круглые кабели: Да

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-панелями и рамками от DKC и сторонних производителей с соответствующими отверстиями. Для монтажа необходим специальный инструмент - обжимной клещ с насадкой типа 110. Без него невозможно правильно зафиксировать жилы кабеля. Установка выполняется путём вставки модуля в панель до щелчка. Кабель зачищается на 2–3 см, жилы располагаются по цветовой схеме T568B/T568A и заводятся в контакты через шлицы. Инструмент давит на жилы, перерезая изоляцию и формируя герметичный контакт.

Преимущества

• Угол 180° позволяет избежать резких изгибов кабеля, что сохраняет целостность передачи сигнала и продлевает срок службы
• Форм-фактор Keystone легко интегрируется в любые панели и коробки
• Высокая скорость передачи данных (Cat 6A) подходит для современных сетей, включая PoE++
• Чёрный цвет маскирует следы эксплуатации и хорошо сочетается с большинством интерьеров
• Поддержка круглых кабелей упрощает прокладку в тесных каналах

Ограничения применения

• Не подходит для многожильных (стрендовых) кабелей - возможны потери связи и повышенное затухание
• Требуется обязательное использование специального инструмента 110 - обычные обжимки для RJ45 не подходят
• Работает только с проводниками 23–24 AWG - более толстые (например, 22 AWG) не войдут в контакты
• Не предназначено для наружной установки или влажных сред - IP-защита не предусмотрена

Примеры использования

• Рабочие места в офисах с кабель-каналами в полу или за панелями
• Производственные участки с компактным распределением оборудования
• Объекты с высокой плотностью точек доступа - call-центры, учебные классы, медицинские учреждения
• Замена старых модулей Cat 5e на Cat 6A без изменения корпуса

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен соответствовать 23–24 AWG. Превышение вызовет плохой контакт.
• Используйте только качественный кабель Cat 6A - дешевые аналоги могут не выдерживать заявленную частоту даже при правильном монтаже.
• При прокладке кабеля соблюдайте минимальный радиус изгиба - не менее 4 внешних диаметров кабеля.
• Проверяйте последовательность жил по схеме T568B - она чаще всего используется в коммерческих сетях.
• Модуль rnk6au180bk от DKC можно использовать в сериях RAM telecom - все компоненты совместимы по форме и механике.
