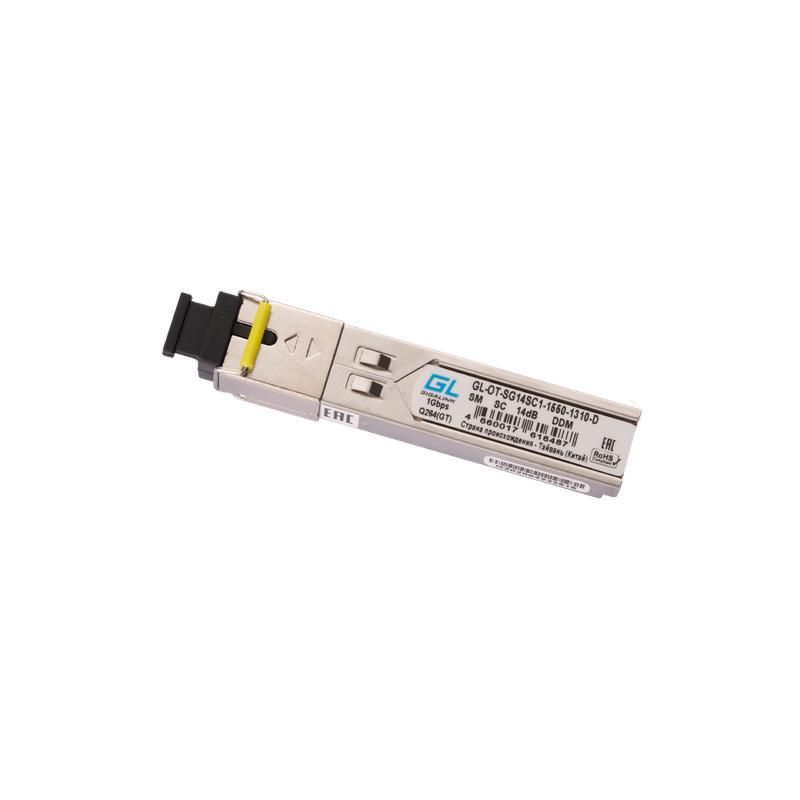

Модуль SFP WDM 1Гбит/с одно волокно SM SC Tx:1550/Rx:1310нм DDM 14дБ до 20км GIGALINK GL-OT-SG14SC1-1550-1310-D ЭКО17887

Модуль SFP 1хSC, 1.25 Гбит/с, 12 дБ, Tx:1550 нм, Rx:1310 нм, до 20 км, DDM, GIGALINK - оптический трансивер бренда GIGALINK для подключения к сети через одномодовое волокно на расстояние до 20 км. Подходит для коммутаторов, маршрутизаторов и оборудования центральных узлов, где требуется надежный и бесперебойный канал связи.

Назначение и область применения

Модуль SFP 1хSC, 1.25 Гбит/с, 12 дБ, Tx:1550 нм, Rx:1310 нм, до 20 км, DDM, GIGALINK предназначен для передачи и приёма данных по одномодовому оптоволокну в сетях Gigabit Ethernet. Он используется там, где необходимо соединить удалённые точки без усиления сигнала - например, между зданиями, на территориях предприятий, в дата-центрах или на магистральных участках сети.

Этот модуль работает в режиме WDM (wavelength division multiplexing): передаёт сигнал на длине волны 1550 нм и принимает на 1310 нм, позволяя использовать одно волокно для двунаправленной передачи. Это снижает затраты на прокладку кабеля и упрощает структуру сети.

Технические характеристики

• Форм-фактор: SFP (Mini-GBIC)
• Интерфейс: SC (одномодовый)
• Скорость передачи: 1,25 Гбит/с (поддержка Fast Ethernet и Gigabit Ethernet)
• Передача (Tx): 1550 нм
• Приём (Rx): 1310 нм
• Дальность: до 20 км
• Усиление сигнала: +12 дБ
• Питание: 3,3 В
• DDM: да (мониторинг температуры, оптической мощности, тока лазера в реальном времени)
• Защита: IP20 (защита от прикосновений и ограниченной пыли, не для улицы)
• Цвет корпуса: металлик
• Количество портов: один SC-порт
• PoE: не поддерживается

Совместимость и монтаж

Модуль SFP 1хSC, 1.25 Гбит/с, 12 дБ, Tx:1550 нм, Rx:1310 нм, до 20 км, DDM, GIGALINK совместим с любым оборудованием, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Устанавливается в слот SFP коммутатора или маршрутизатора - физически аналогичен другим SFP-модулям.

Способ монтажа: горячая замена. Модуль можно вставить или извлечь без выключения питания устройства. Для подключения используйте одномодовый оптоволоконный кабель с разъёмами SC/APC или SC/UPC - важно, чтобы тип поляризации соответствовал требованиям вашей системы.

Не забудьте проверить, что порт вашего коммутатора поддерживает длину волны 1550 нм для передачи и 1310 нм для приёма - некоторые старые модели работают только с одноволновым режимом.

Безопасность и стандарты

Модуль соответствует стандартам IEEE 802.3z (Gigabit Ethernet) и SFF-8472 (DDM). Сертифицирован для работы в пределах нормативных требований к электромагнитной совместимости и безопасности. Защита IP20 исключает использование вне помещений - не применяйте на улице или в условиях повышенной запылённости без дополнительной защиты.

Преимущества

• WDM-технология позволяет передавать и принимать данные по одному волокну - экономия кабеля и упрощение инфраструктуры.
• DDM-мониторинг даёт возможность отслеживать состояние модуля в реальном времени - помогает прогнозировать отказы и диагностировать проблемы в сети.
• Горячая замена минимизирует простои при обслуживании.
• Металлический корпус повышает механическую прочность и снижает влияние ЭМИ.
• Работает на расстоянии до 20 км без ретрансляторов - идеально для средних и крупных объектов.

Ограничения применения

• Не подходит для многомодового волокна - только для одномодового (SMF).
• Не имеет портов RJ45 - нельзя подключить к обычному компьютеру без оптического преобразователя.
• Не поддерживает PoE - не питает удалённые устройства.
• IP20 - не защищён от воды, пыли и перепадов температур; требует установки внутри помещения.
• Требует точного согласования длин волн на обоих концах канала - несовместим с модулями, работающими на 1310/1550 нм в обратном порядке.

Примеры использования

• Связь между офисными зданиями на территории предприятия на расстоянии до 20 км.
• Подключение серверной к центральному узлу в дата-центре через существующее одномодовое волокно.
• Агрегация трафика от нескольких коммутаторов доступа к ядерному маршрутизатору.
• Обеспечение резервной линии связи между пунктами контроля в системах видеонаблюдения.

Практические советы

• Перед установкой проверьте, что на противоположном конце канала установлен модуль с обратной комбинацией длин волн: Tx:1310 нм / Rx:1550 нм - иначе связь не будет работать.
• Используйте качественные SC-коннекторы с углом полировки APC для снижения потерь на отражении - особенно важны на больших расстояниях.
• Часто возникают ошибки из-за грязных или повреждённых оптических разъёмов - регулярно очищайте контакты специальным средством.
• Если DDM показывает низкую выходную мощность или высокий ток лазера - возможно, начинается износ модуля. Замените его заранее, чтобы избежать внезапного отказа.
• Модуль SFP 1хSC, 1.25 Гбит/с, 12 дБ, Tx:1550 нм, Rx:1310 нм, до 20 км, DDM, GIGALINK не подходит для сетей выше 1 Гбит/с - не пытайтесь использовать его в 10 Гбит/с портах.
