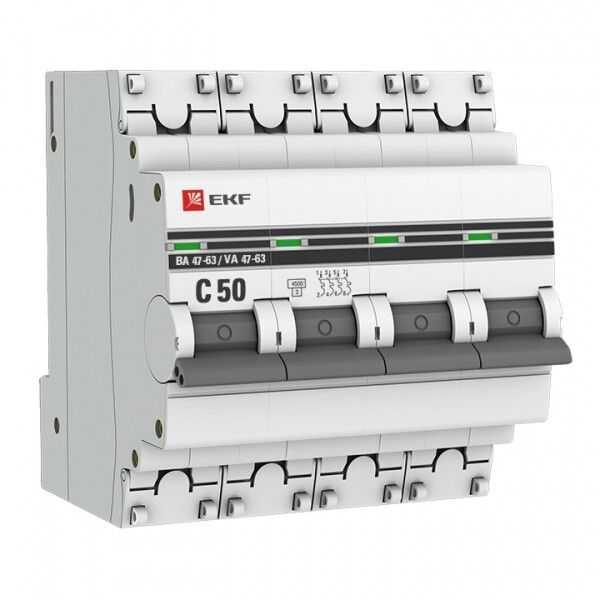

Выключатель автоматический четырехполюсный ВА 47-63 50А C 4,5кА PROxima | mcb4763-4-50C-pro EKF

Автоматический выключатель модульный четырехполюсный 50А C 4.5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Этот выключатель серий ВА 47-63 и PROxima обеспечивает надежную работу на DIN-рейке, совместим с нагрузками до 50 А и имеет повышенную степень защиты конструкции.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 50А C 4.5кА ВА 47-63 используется для защиты трехфазных цепей переменного тока с номинальным напряжением 400 В и частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется одновременная защита всех фаз и нулевого провода. Подходит для питания оборудования с высоким пусковым током — например, двигателей, насосов, конвейеров.

Технические характеристики

• Количество полюсов: 4 (три фазы + ноль)
• Номинальный ток: 50 А
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В AC / Напряжение изоляции: 660 В
• Сечение подключаемых проводов: 1–25 мм² — позволяет использовать медные провода стандартных сечений
• Тип расцепителя: тепловой (для перегрузок) и электромагнитный (для КЗ)
• Класс токоограничения: 3 — быстрое отключение снижает энергию КЗ, защищая оборудование
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Потери мощности: 10,3 Вт — минимальные потери при работе
• Рабочая температура: от –25 °C до +50 °C — подходит для установки в неотапливаемых помещениях
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Ширина по модулю: 4 модуля (72 мм)
• Глубина монтажа: 41 мм — требует достаточного места внутри щита
• Частота: 50 Гц
• Категория перенапряжения: III — рассчитан на использование в распределительных устройствах
• Степень загрязнения: 2 — допустимо применение в условиях умеренной запыленности
• Климатическое исполнение: УХЛ4 — для работы в умеренно холодном и влажном климате

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 50А C 4.5кА ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место шириной 72 мм и глубиной не менее 41 мм. Все четыре полюса имеют одинаковый механизм отключения — при срабатывании одного полюса отключаются все. Нейтральный проводник подключается через отдельный зажим, который можно опломбировать. Монтаж выполняется с помощью отвертки — затяжка винтов должна быть равномерной, без перетяга. Провода сечением более 25 мм² не подходят — возможен перегрев контактов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Конструкция предусматривает защиту от случайного прикосновения к токоведущим частям благодаря пластиковым крышкам над зажимами. Цветовой индикатор на передней панели показывает состояние: «включен» — зеленый, «отключен» — красный. Возможность опломбирования предотвращает несанкционированное вмешательство. Сертифицирован для использования в электроустановках категории перенапряжения III.

Преимущества

• Усиленный корпус с дополнительными заклепками — предотвращает деформацию при длительной эксплуатации
• Пластиковые крышки на зажимах — повышают безопасность и позволяют пломбировать устройство
• Удобная ручка управления — легко визуально определить положение и оперативно отключить питание
• Цветовая индикация состояния — ускоряет диагностику без тестеров
• Поддержка нейтрального проводника — необходима для правильной работы в TN-S и TN-C-S системах
• Долгий гарантийный срок — 84 месяца

Ограничения применения

• Не предназначен для установки во влажных, пыльных или открытых помещениях — IP20 не обеспечивает защиту от воды и пыли
• Не рекомендован для цепей с очень высоким пусковым током (например, крупные тяговые двигатели) — характеристика C не всегда достаточна; для таких задач лучше выбрать D
• Не подходит для постоянной работы при температуре ниже –25 °C или выше +50 °C
• Не может использоваться в качестве главного рубильника — предназначен только для защиты, а не для частых ручных включений/выключений
• Не работает с проводами сечением меньше 1 мм² или больше 25 мм²

Примеры использования

• Защита трёхфазного электродвигателя 37 кВт в цеху
• Щит распределения на этаже многоквартирного дома с группами розеток и освещения
• Питание системы кондиционирования с внешним блоком
• Обеспечение безопасности в промышленных станках с управлением по принципу “три фазы + ноль”
• Распределительный щит на складе с конвейерной линией

Практические советы

• Перед монтажом проверьте соответствие сечения проводов — используйте клеммы только с 1–25 мм²
• При подключении нулевого провода соблюдайте полярность — он должен идти именно на нейтральную клемму, а не на фазную
• После установки обязательно опломбируйте крышку зажимов — это обязательное требование для многих организаций
• Проверяйте индикатор состояния после каждого включения — если он не светится, возможно, контакт не замкнулся
• При проектировании щита учтите глубину 41 мм — некоторые модели корпусов не подходят
• Для сложных систем рекомендуется использовать в паре с УЗО — этот выключатель не защищает от утечек тока
