Контактор модульный 4НО 20А 230В МК-103 | 18060DEK DEKraft APC

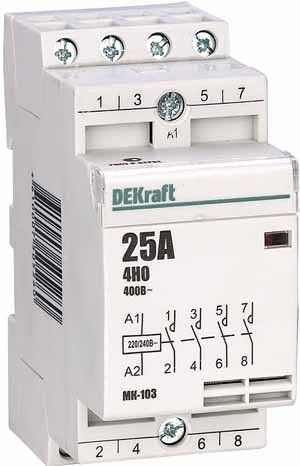

Контактор модульный МК-103 от DEKRAFT - устройство для дистанционного включения и отключения электрических нагрузок до 20 А в сетях переменного тока. Подходит для автоматизации систем с частыми циклами работы, таких как насосы, вентиляция и освещение. Артикул 18060dek.

Назначение и область применения

Контактор модульный МК-103 предназначен для управления небольшими электрическими нагрузками, которые требуют частого включения и отключения. Он работает в качестве промежуточного устройства между управляющим сигналом (например, от терморегулятора, таймера или PLC) и нагрузкой. Применяется в системах автономной автоматизации: насосы, вентиляционные установки, световые сценарии, малые нагревательные элементы. Устройство не предназначено для защиты от перегрузок - для этого используются автоматические выключатели (MCB), как указано в сфере применения.

Технические характеристики

• Номинальный рабочий ток: 20 А (класс AC-7a - для индуктивных нагрузок типа двигателей и трансформаторов)
• Напряжение катушки управления: 230 В переменного тока
• Количество нормально-открытых контактов: 4
• Количество силовых полюсов: 4 - каждый контакт управляет одной фазой нагрузки
• Тип тока: переменный (AC)
• Номинальная коммутируемая мощность: 1,5 кВт при 230 В
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Ширина корпуса: 1 модуль (18 мм)
• Максимальное сечение провода: 25 мм2 (винтовые зажимы)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Нормативный документ: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в щитах распределения. Устанавливается одним движением - защёлкивается на рейку. Для подключения силовых проводов используются винтовые зажимы - затягивать необходимо усилием, достаточным для надёжного контакта, но без излишнего давления, чтобы не повредить жилу. Управление осуществляется через катушку 230 В - её подключают к внешнему управляющему контуру (например, кнопке, датчику или выходу контроллера). Нет необходимости в дополнительном питании или настройках.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001, который регламентирует безопасность и эксплуатационные параметры модульных контакторов. Степень защиты IP20 исключает доступ к токоведущим частям при обычном обращении, но не обеспечивает защиту от пыли и влаги - поэтому устройство следует устанавливать только внутри закрытых щитов. Не используется во взрывоопасных средах, на улице или в сырых помещениях без дополнительной защиты.

Преимущества

• Высокая механическая долговечность - рассчитан на многократные циклы включения/отключения
• Компактный размер - занимает всего один модуль, экономит место в щите
• Четыре независимых контакта позволяют управлять несколькими нагрузками одновременно
• Простота монтажа и отсутствие необходимости в обслуживании
• Поддержка стандарта MCB - легко интегрируется в типовые распределительные щиты

Ограничения применения

• Не подходит для постоянных токов - только переменный ток 230 В
• IP20 не позволяет использовать вне герметичных щитов - запрещена установка в условиях повышенной влажности, пыли или на улице
• Не является защитным аппаратом - нельзя заменять им автоматический выключатель
• Мощность нагрузки не должна превышать 1,5 кВт при 230 В - при более высоких значениях требуется другой контактор
• Катушка управления рассчитана только на 230 В - подключение к другому напряжению (например, 12 В или 24 В) вызовет отказ

Примеры использования

• Автоматизация системы вентиляции: контактор МК-103 включает вентилятор по сигналу с датчика CO₂
• Управление насосом: включение/выключение воды по таймеру в системе полива
• Освещение: групповое включение светильников по расписанию через PLC
• Обогреватели: управление тепловыми матами или масляными радиаторами в офисах

Практические советы

• При подборе контактора проверьте соответствие напряжения катушки (230 В) вашему управляющему сигналу - неверное напряжение приведёт к невозможности включения
• Используйте провода с сечением до 25 мм2 - меньшие жилы можно подключать без проблем, большие - потребуется предварительная опрессовка или переходник
• При сборке щита соблюдайте минимальный зазор вокруг контактора - он греется при работе, особенно при длительной нагрузке близкой к 20 А
• Если нагрузка имеет высокий пусковой ток (например, двигатель), убедитесь, что она не превышает 1,5 кВт - даже если ток ниже 20 А, перегрузка по мощности может вызвать сваривание контактов
• Для удобства диагностики рекомендуется использовать контакторы с визуальным индикатором положения - хотя в модели МК-103 его нет, можно дополнительно установить сигнальную лампу параллельно катушке
