Монтажный комплект муфта 45 грд. труба-коробка DN 17 мм, М20х1,5, полиамид, цвет черный | PACL17M20N DKC ДКС

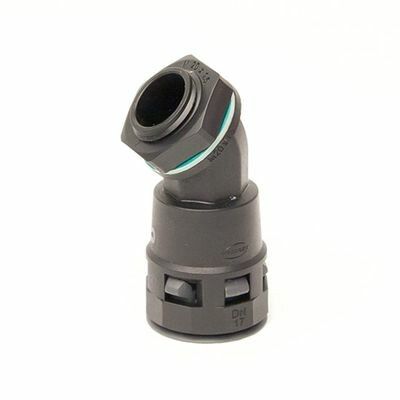

Муфта монтажная 45 градусов труба-коробка DN 17 мм, резьба М20х1,5, полиамид, цвет черный DKC - это элемент для безопасного и герметичного ввода гофрированных полиамидных труб в электрические шкафы, распределительные коробки и оборудование под углом 45°. Артикул pacl17m20n из серии Octopus от бренда DKC обеспечивает прочную фиксацию и высокую степень защиты даже в сложных условиях.

Назначение и область применения

Муфта предназначена для перехода от гофрированной трубы к стенке электрического корпуса, шкафа или распаечной коробки под углом 45°. Подходит для прокладки кабелей внутри промышленного оборудования, автоматизированных линий, станков, систем управления и распределительных устройств. Особенно эффективна там, где требуется компактный и надежный вход кабеля без необходимости сверления или сложной сборки.

Технические характеристики

• Номинальный диаметр трубы: 17 мм - соответствует внешнему диаметру гофрированных труб PA/PE
• Резьба: M20×1,5 - стандартизированная метрическая резьба для крепления к корпусам с внутренней резьбой
• Угол поворота: 45° - позволяет изменить направление ввода кабеля, снижая напряжение на изгибе
• Материал: полиамид PA6.6 - устойчив к механическим нагрузкам, химическим веществам и перепадам температур
• Цвет: черный - маскирует загрязнения, совместим с большинством промышленных решений
• Степень защиты: IP65 (без уплотнителей), IP67 (при использовании уплотнителей PAR/PAPM)
• Температурный диапазон: от -40C до +105C (кратковременно - до +150C)
• Тип соединения: защелкивание - быстрая установка без инструментов
• Галогены: отсутствуют - соответствие требованиям RoHS и экологической безопасности

Совместимость и монтаж

Муфта легко соединяется с гофрированными трубами из полиамида (например, DKC Octopus) методом защелкивания - достаточно вставить трубу до характерного щелчка. Для герметизации уровня IP67 необходимо использовать уплотнители PAR или PAPM, которые плотно обжимают трубу внутри муфты. Резьба M20×1,5 позволяет закручивать муфту в подготовленное отверстие с такой же резьбой на корпусе шкафа или коробки. Установка занимает несколько секунд, не требует клея, сверления или пайки.

Безопасность и стандарты

• Степень защиты IP65 - полная защита от пыли и струй воды под давлением
• IP67 - защита от временного погружения в воду до 1 м на 30 минут (при наличии уплотнителей)
• Отсутствие галогенов - материал не выделяет токсичных паров при нагреве или возгорании
• Соответствует требованиям IEC 60947-5-1 и EN 61386-21 для монтажных комплектов

Преимущества

• Высокая механическая прочность полиамида - выдерживает удары, вибрацию и давление
• Широкий температурный диапазон - работает в холодных цехах и рядом с горячими оборудованием
• Быстрый монтаж - защелкивающееся соединение экономит время при сборке
• Гибкость в выборе степени защиты - можно использовать как с уплотнителями, так и без них
• Экологическая безопасность - отсутствие галогенов делает продукт подходящим для чувствительных сред

Ограничения применения

• Не предназначен для работы с металлическими трубами - только с гофрированными полиамидными
• IP67 достигается только при обязательном использовании уплотнителей PAR или PAPM; без них - только IP65
• Не рекомендуется применять в условиях постоянного погружения в жидкости - допускается лишь кратковременное погружение при IP67
• Резьба выполнена из того же материала, что и корпус - не рассчитана на многократные демонтажи с усилием

Примеры использования

• Ввод кабелей в электрощиты промышленных автоматических линий
• Подключение гофрированных труб к распределительным коробкам на конвейерах
• Фиксация проводов в контроллерах ЧПУ и робототехнических модулях
• Интеграция в системы освещения и управления на объектах с повышенной запыленностью

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр вашей трубы соответствовал 17 мм - слишком толстая труба не войдет, слишком тонкая будет болтаться
• Для достижения IP67 всегда используйте оригинальные уплотнители PAR или PAPM от DKC - сторонние аналоги могут не обеспечить герметичность
• При монтаже в вертикальные поверхности ориентируйте муфту так, чтобы резьба была обращена вниз - это предотвращает скопление влаги
• Не затягивайте резьбу сильнее необходимого - полиамид не выдерживает перегрузок, возможна деформация
• Артикул pacl17m20n совместим с другими изделиями серии Octopus - можно собирать целые системы с единым типом соединений
