Наконечник 1НБ-10/25-V-10кВ | SQ0553-0101 TDM
Товарные предложения:
| Наконечник 1НБ-10/25-V-10кВ | SQ0553-0101 | TDM | 17.11.2024 | 2705 шт. | 134,46 ₽ | шт. | от 5 дней |
Аналоги (1)
| 1 шт. | 360,6 ₽ | шт. | от 1 дня |
Условия поставки наконечника 1нб-10/25-v-10кв | SQ0553-0101 TDM
Купить 2705 шт. наконечников 1нб-10/25-v-10кв | sq0553-0101 tdm могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.
Цена наконечника 1нб-10/25-v-10кв | SQ0553-0101 TDM зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Описание
Характеристики
Сертификаты
Описание

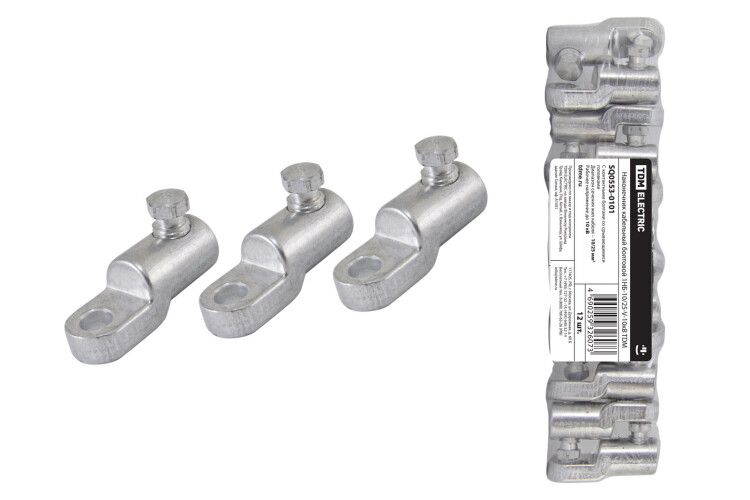

Наконечник 1НБ-10/25-V-10кВ | SQ0553-0101 TDM ELECTRIC - это электротехническое устройство, предназначенное для присоединения к шинам и выводам. Он используется для кабелей на напряжение до 10 кВ.
Основные преимущества данного наконечника:
- Контактные болты с срывающимися головками обеспечивают надежное и безопасное подключение.
Особенности и характеристики наконечника:
- Изоляция: Нет
- Материал: Алюминий
- Уровень напряжения: До 10 кВ
- Проводящий материал: Алюминий/медь
- Количество винтов/болтов: 1
- Со срывной головкой (-ами): Да
- Форма поперечного сечения: Однопроволочная/многопроволочная жила
- Метрический размер болта (М..): 8
- Защитное покрытие поверхности: Без покрытия (голый)
- Номинальное сечение алюминий, RE: 10...25 мм²
- Номинальное сечение алюминий, SE: 10...25 мм²
- Номинальное сечение алюминий, RМ: 10...25 мм²
- Номинальное сечение алюминий, SМ: 10...25 мм²
- Номин. поперечное сечение (диапазон): 10...25 мм²
- Для полностью защищенных соединений: Нет
Наконечник 1НБ-10/25-V-10кВ | SQ0553-0101 TDM ELECTRIC предназначен для оконцевания медных и алюминиевых жил кабелей и проводов.
Характеристики c описанием
Изоляция:
Нет
Изоляция кабельных наконечников и соединителей (гильз) обеспечивает защиту от электрического контакта, предотвращает короткие замыкания и увеличивает долговечность соединений. Выбор типа изоляции зависит от условий эксплуатации, требуемых электрических характеристик и механических нагрузок.
Нет изоляции. Такие наконечники и соединители используются в условиях, где дополнительная изоляция не требуется, например, внутри уже изолированных корпусов или в средах с минимальным риском короткого замыкания. Рекомендуется использовать с осторожностью, особенно в высоковольтных приложениях.
Поливинилхлорид (ПВХ). ПВХ-изоляция обеспечивает хорошую защиту от механических повреждений и устойчивость к химическим воздействиям. Подходит для большинства стандартных приложений, где требуется надежная изоляция и долговечность. Рекомендуется для использования в бытовых и промышленных условиях.
Частичная изоляция. Обеспечивает базовую защиту от электрического контакта, оставляя часть наконечника открытой для улучшенного теплоотвода или удобства подключения. Рекомендуется для применения в условиях, где полная изоляция не требуется, но необходима некоторая защита.
Полная изоляция. Обеспечивает максимальную защиту от электрического контакта и механических повреждений. Используется в условиях, где требуется полная безопасность и защита от внешних воздействий. Рекомендуется для высоконадежных соединений в сложных условиях эксплуатации.
Полиамид (PA). Изоляция из полиамида обеспечивает высокую механическую прочность и устойчивость к высоким температурам. Подходит для использования в тяжелых условиях, где требуется высокая надежность и долговечность. Рекомендуется для промышленных и автомобильных приложений.
Усаживаемая изоляция из полиэтилена (PE). Предназначена для создания герметичных и влагозащищенных соединений. При нагреве усаживается, обеспечивая плотное прилегание к проводнику. Рекомендуется для использования в условиях высокой влажности и при необходимости защиты от коррозии.
Без изоляции. Аналогично значению "Нет", такие наконечники и соединители используются в условиях, где дополнительная изоляция не требуется. Подходят для применения внутри защищенных корпусов или в низковольтных системах.
Нейлон. Изоляция из нейлона отличается высокой гибкостью и устойчивостью к механическим повреждениям. Подходит для применения в условиях, где требуется высокая гибкость и устойчивость к ультрафиолетовому излучению. Рекомендуется для использования в автомобильных и наружных установках.
Да. Обозначает наличие изоляции, но без указания конкретного материала или типа. Подразумевает базовую защиту от электрического контакта и механических повреждений. Рекомендуется уточнять конкретные характеристики в зависимости от условий эксплуатации.
Материал:
Алюминий
Материал кабельных наконечников и соединителей (гильз) определяет их электрические и механические свойства, включая проводимость, устойчивость к коррозии и механическую прочность. Правильный выбор материала важен для обеспечения надежности и долговечности электрических соединений.
Медь обладает высокой электрической проводимостью и коррозионной стойкостью, что делает ее идеальным материалом для кабельных наконечников и соединителей. Рекомендуется использовать медные соединители в условиях, требующих минимальных потерь энергии и высокой надежности соединения. Замена на другие материалы допустима, но может привести к увеличению сопротивления и снижению эффективности.
Латунь представляет собой сплав меди и цинка, обладающий хорошей проводимостью и механической прочностью. Латунные соединители часто используются в условиях, где требуется баланс между проводимостью и прочностью. Рекомендуется использовать в средах с умеренной коррозионной активностью. Замена на медные соединители может улучшить проводимость.
Алюминий имеет меньшую проводимость по сравнению с медью, но отличается легкостью и устойчивостью к коррозии. Алюминиевые соединители подходят для применения в воздушных линиях и других местах, где важен вес. Рекомендуется учитывать коэффициент температурного расширения при установке. Замена на медные соединители может улучшить проводимость, но увеличит вес.
Алюминий/медь (Al/Cu) соединители комбинируют свойства обоих металлов, обеспечивая хорошую проводимость и устойчивость к коррозии. Такие соединители часто используются в переходных соединениях между алюминиевыми и медными проводами. Рекомендуется использовать в системах, где необходимо соединение разнородных металлов. Замена на чисто медные или алюминиевые соединители может быть нецелесообразной из-за разницы в свойствах материалов.
Очевидно и не требует дополнительного разъяснения.
Олово используется в качестве покрытия для улучшения коррозионной стойкости и пайки. Оловянные соединители и наконечники обеспечивают хорошую защиту от окисления и легкость монтажа. Рекомендуется использовать в условиях повышенной влажности или при необходимости частой пайки. Замена на непокрытые соединители может снизить коррозионную стойкость.
Пластик используется в качестве изоляционного материала для кабельных наконечников и соединителей. Он обеспечивает электрическую изоляцию и защиту от механических повреждений. Рекомендуется использовать в системах, где требуется дополнительная изоляция и защита. Замена на металлические соединители без изоляции может привести к коротким замыканиям и повреждениям.
Фарфор обладает высокой электрической изоляцией и устойчивостью к высоким температурам. Фарфоровые соединители используются в высоковольтных и высокотемпературных приложениях. Рекомендуется использовать в условиях, где требуется высокая термостойкость и изоляция. Замена на пластиковые или металлические соединители может быть нецелесообразной из-за разницы в термостойкости и изоляционных свойствах.
Алюминиевый сплав сочетает в себе легкость алюминия с улучшенными механическими свойствами благодаря добавлению других металлов. Соединители из алюминиевого сплава используются там, где требуется высокая прочность при относительно низком весе. Рекомендуется использовать в условиях, где важны механическая прочность и устойчивость к коррозии. Замена на чисто алюминиевые соединители может снизить прочность.
Уровень напряжения:
До 10 кВ
Уровень напряжения указывает на максимальное электрическое напряжение, при котором кабельные наконечники и соединители (гильзы) могут безопасно и эффективно функционировать. Этот параметр критически важен для обеспечения надежности и безопасности электрической системы, предотвращения пробоев изоляции и других электрических неисправностей.
Кабельные наконечники и соединители, рассчитанные на уровень напряжения до 10 кВ, подходят для среднего напряжения. Они обеспечивают надежную работу в системах распределения электроэнергии, где требуется высокая степень изоляции и устойчивость к пробоям. Рекомендуется использовать в промышленных и коммунальных сетях.
Эти соединители предназначены для работы в высоковольтных сетях до 35 кВ. Они обеспечивают высокую надежность и безопасность в условиях повышенного напряжения, что делает их идеальными для применения в энергетических компаниях и крупных промышленных предприятиях. Замена на более низковольтные аналоги не допускается.
Соединители, рассчитанные на напряжение до 15 кВ, используются в системах среднего напряжения. Они обеспечивают надежную изоляцию и защиту в условиях умеренного напряжения, что делает их подходящими для использования в распределительных сетях и крупных промышленных объектах.
Эти соединители предназначены для низковольтных систем с напряжением до 1 кВ. Они широко используются в бытовых и коммерческих электросетях, обеспечивая надежное соединение и минимальный риск пробоя. Рекомендуется для применения в жилых и офисных зданиях.
Соединители, рассчитанные на напряжение до 600 В, подходят для низковольтных систем. Они обеспечивают безопасное соединение и защиту при эксплуатации в бытовых и малых коммерческих сетях. Рекомендуется для использования в условиях, где напряжение не превышает 600 В.
Эти соединители предназначены для систем с номинальным напряжением 0.6/1 кВ. Они обеспечивают надежную работу в низковольтных сетях, часто применяются в жилых и коммерческих зданиях, а также в малых промышленных объектах.
Соединители, рассчитанные на напряжение 6/10 кВ, используются в средневольтных сетях. Они обеспечивают высокую степень изоляции и надежность, что делает их подходящими для использования в распределительных сетях и промышленных объектах.
Эти соединители предназначены для высоковольтных систем с напряжением 18/30 кВ. Они обеспечивают максимальную надежность и безопасность в условиях высокого напряжения, что делает их идеальными для использования в энергетических компаниях и крупных промышленных предприятиях.
Проводящий материал:
Алюминий/медь
Проводящий материал определяет тип металла, используемого в кабельных наконечниках и соединителях (гильзах), который обеспечивает передачу электрического тока. Выбор материала влияет на проводимость, прочность соединения и совместимость с другими компонентами системы.
Алюминий - легкий и относительно дешевый материал с хорошей проводимостью. Используется в случаях, когда важны вес и стоимость. Алюминиевые наконечники и соединители подходят для использования в системах с меньшими требованиями к проводимости и механической прочности. Рекомендуется использовать алюминиевые компоненты вместе с алюминиевыми проводами для предотвращения гальванической коррозии.
Алюминий/медь - комбинированный материал, сочетающий легкость алюминия и высокую проводимость меди. Такие наконечники и соединители обеспечивают лучший баланс между стоимостью и производительностью. Они подходят для использования в системах с высокими требованиями к проводимости и механической прочности. Рекомендуется для соединения алюминиевых проводов с медными компонентами, что минимизирует проблемы, связанные с гальванической коррозией.
Количество винтов/болтов:
1
Количество винтов/болтов указывает на число крепежных элементов, используемых для фиксирования кабельных наконечников и соединителей (гильз). Это свойство влияет на надежность соединения, распределение механической нагрузки и электрическую проводимость. Правильный выбор количества винтов/болтов обеспечивает долговечность и безопасность электрических соединений.
1 винт/болт. Используется в приложениях с низкой нагрузкой и небольшими токами. Подходит для простых и менее ответственных соединений. Рекомендуется для использования в домашних и маломощных устройствах, где не требуется высокая надежность и прочность соединения.
2 винта/болта. Обеспечивает более надежное крепление по сравнению с одним винтом. Подходит для средних нагрузок и токов. Рекомендуется для использования в бытовых и коммерческих приложениях, где требуется умеренная надежность и прочность соединения.
3 винта/болта. Обеспечивает дополнительную надежность и равномерное распределение механической нагрузки. Подходит для более ответственных соединений в промышленных и коммерческих приложениях. Рекомендуется для использования в системах с умеренными требованиями к надежности и безопасности.
4 винта/болта. Обеспечивает высокую надежность и распределение нагрузки. Подходит для приложений с высокими токовыми нагрузками и механическими требованиями. Рекомендуется для использования в промышленных и критически важных системах, где требуется высокая надежность и долговечность соединения.
5 винтов/болтов. Используется для специализированных приложений, требующих очень высокой надежности и устойчивости к механическим нагрузкам. Рекомендуется для использования в тяжелых промышленных условиях и критически важных системах, где отказ соединения недопустим.
6 винтов/болтов. Обеспечивает максимальную надежность и устойчивость к механическим и электрическим нагрузкам. Подходит для самых требовательных промышленных и энергетических приложений. Рекомендуется для использования в условиях, где требуется высочайшая надежность и безопасность соединений.
10 винтов/болтов. Применяется в специализированных и высоконагруженных системах, где требуется максимальная надежность и распределение нагрузки. Рекомендуется для использования в тяжелой промышленности, энергетике и других критически важных областях, где отказ соединения может привести к серьезным последствиям.
Со срывной головкой (-ами):
Да
Свойство "Со срывной головкой (-ами)" указывает на наличие или отсутствие специальных головок на кабельных наконечниках и соединителях, которые обеспечивают оптимальное усилие затяжки при монтаже. Срывные головки автоматически отделяются после достижения необходимого момента затяжки, что гарантирует надежное соединение и предотвращает повреждение кабеля или соединителя из-за чрезмерного усилия.
Наличие срывной головки означает, что кабельный наконечник или соединитель оснащен механизмом, который обеспечивает автоматическое отсоединение головки при достижении оптимального момента затяжки. Это свойство упрощает процесс монтажа, гарантирует надежность соединения и предотвращает ошибки, связанные с неправильным усилием затяжки. Рекомендуется использовать в случаях, когда требуется высокая точность и надежность соединения, например, в критичных электрических цепях или при работе с дорогими компонентами.
Отсутствие срывной головки указывает на то, что кабельный наконечник или соединитель не имеет механизма автоматического отсоединения головки при затяжке. В этом случае монтажник должен самостоятельно контролировать усилие затяжки, что требует определенного опыта и навыков. Рекомендуется использовать в менее критичных приложениях или когда допустимо ручное регулирование усилия затяжки.
Форма поперечного сечения:
Однопроволочная/многопроволочная жила
Форма поперечного сечения кабельных наконечников и соединителей (гильз) определяет геометрическую конфигурацию контакта, что влияет на плотность соединения, электрические характеристики и механическую прочность. Выбор подходящей формы поперечного сечения важен для обеспечения надежного и долговечного соединения, соответствующего требованиям конкретной электрической системы.
Многопроволочная круглая/секторная жила представляет собой кабель, состоящий из множества тонких проводников, которые могут быть скручены в круглую или секторную форму. Такая конструкция обеспечивает гибкость и улучшенную проводимость. Рекомендуется для применения в условиях, где требуется высокая гибкость и надежное соединение.
Круглый поперечный срез кабеля обеспечивает равномерное распределение электрического тока и механическую прочность. Используется в большинстве стандартных приложений, где требуется надежное и простое соединение.
Однопроволочная/многопроволочная жила может быть как из одного проводника, так и из нескольких тонких проводников. Однопроволочные жилы обеспечивают высокую прочность, но ограниченную гибкость, тогда как многопроволочные жилы предлагают улучшенную гибкость и проводимость. Выбор зависит от требований к гибкости и механической нагрузке в системе.
Однопроволочная секторная жила представляет собой кабель, состоящий из одного проводника с секторной формой. Такая конструкция позволяет экономить пространство в кабельных каналах и улучшает плотность укладки. Подходит для использования в ограниченных пространствах и при необходимости компактной укладки.
Круглая/секторная форма поперечного сечения может включать как круглые, так и секторные жилы. Этот вариант обеспечивает гибкость в выборе конфигурации кабеля в зависимости от конкретных требований установки и эксплуатации. Рекомендуется для универсальных применений, где могут быть использованы как круглые, так и секторные жилы.
Метрический размер болта (М..):
8
Метрический размер болта (М..) указывает на диаметр резьбы болта в миллиметрах, что является критическим параметром при выборе кабельных наконечников и соединителей (гильз). Правильный выбор метрического размера болта обеспечивает надежное крепление и электрический контакт, минимизируя риск механических повреждений и потерь в проводимости. При выборе и замене болтов следует учитывать совместимость с существующими компонентами и нагрузками, а также следовать рекомендациям производителя для обеспечения оптимальной работы устройства.
Защитное покрытие поверхности:
Без покрытия (голый)
Защитное покрытие поверхности кабельных наконечников и соединителей (гильз) играет ключевую роль в обеспечении долговечности и надежности соединений. Оно защищает металлические части от коррозии, механических повреждений и других внешних воздействий, что особенно важно в агрессивных средах и при высоких эксплуатационных нагрузках.
Луженая оловом поверхность обеспечивает надежную защиту от коррозии и улучшает электрическую проводимость. Рекомендуется для применения в условиях высокой влажности и в электрических цепях, где требуется минимальное сопротивление контакта. Замена требуется при повреждении слоя олова или значительном износе.
Без покрытия означает, что поверхность наконечников и соединителей не имеет дополнительной защиты. Такие изделия могут быть подвержены коррозии и механическим повреждениям, поэтому их использование рекомендуется только в условиях, где отсутствуют агрессивные среды и минимальные механические нагрузки. Замена требуется при первых признаках коррозии или повреждений.
Гальванически/электролитически оцинкованная поверхность обладает высокой устойчивостью к коррозии благодаря тонкому слою цинка, нанесенному электролитическим методом. Рекомендуется для использования в условиях повышенной влажности и воздействия агрессивных химических веществ. Замена требуется при повреждении цинкового слоя.
Необработанная поверхность не имеет защитного покрытия и может подвергаться коррозии и механическим повреждениям. Рекомендуется для использования в контролируемых условиях с минимальными воздействиями окружающей среды. Замена требуется при первых признаках коррозии или механических повреждений.
Оцинкованная поверхность защищена слоем цинка, который предотвращает коррозию и увеличивает срок службы изделия. Рекомендуется для использования в условиях повышенной влажности и воздействия агрессивных веществ. Замена требуется при повреждении цинкового слоя.
Анодированная поверхность имеет оксидный слой, который повышает коррозионную стойкость и износостойкость. Рекомендуется для использования в агрессивных средах и при высоких механических нагрузках. Замена требуется при повреждении анодированного слоя.
Гальванизированная поверхность, как и оцинкованная, защищена слоем цинка, нанесенным методом гальванизации. Обеспечивает высокую коррозионную стойкость и долговечность. Рекомендуется для применения в условиях повышенной влажности и агрессивных сред. Замена требуется при повреждении защитного слоя.
Обработанная поверхность имеет дополнительную защиту от коррозии и механических повреждений. Конкретная обработка может варьироваться и должна быть указана производителем. Рекомендуется для использования в условиях, требующих повышенной защиты. Замена требуется при повреждении защитного слоя.
Лакокрасочная поверхность покрыта слоем краски или лака, который защищает от коррозии и механических повреждений. Рекомендуется для использования в условиях, где требуется дополнительная защита и эстетический вид. Замена требуется при повреждении лакокрасочного покрытия.
Горячее цинкование обеспечивает толстый и прочный слой цинка, который защищает от коррозии и механических повреждений. Рекомендуется для использования в самых агрессивных средах и при высоких эксплуатационных нагрузках. Замена требуется при значительном износе или повреждении цинкового слоя.
Номин. поперечное сечение (диапазон):
10...25 мм²
Номинальное поперечное сечение (диапазон) указывает на диапазон площадей поперечного сечения проводников, для которых предназначены кабельные наконечники и соединители (гильзы). Измеряется в квадратных миллиметрах (мм²). Этот параметр критически важен для правильного выбора компонента, так как слишком малое сечение может привести к перегреву и повреждению проводника, а слишком большое — к ненадежному контакту. При выборе кабельных наконечников и соединителей важно учитывать номинальное поперечное сечение проводников, чтобы обеспечить надежность и безопасность электрических соединений. При замене следует придерживаться аналогичного или рекомендованного производителем диапазона сечения.
Для полностью защищенных соединений:
Нет
Свойство 'Для полностью защищенных соединений' указывает на способность кабельных наконечников и соединителей обеспечивать полную защиту соединений от внешних воздействий, таких как влага, пыль, механические повреждения и коррозия. Это свойство важно для обеспечения долговечности и надежности электрических соединений в различных условиях эксплуатации.
Значение 'Нет' указывает на то, что кабельные наконечники и соединители не предназначены для обеспечения полной защиты соединений. Такие компоненты могут использоваться в условиях, где внешние воздействия минимальны, например, внутри помещений с контролируемой средой. При выборе таких компонентов рекомендуется учитывать условия эксплуатации и при необходимости использовать дополнительные средства защиты, такие как изоляционные ленты или термоусадочные трубки.
Значение 'Да' указывает на то, что кабельные наконечники и соединители предназначены для обеспечения полной защиты соединений от внешних воздействий. Эти компоненты подходят для использования в условиях повышенной влажности, запыленности, а также в агрессивных средах. Рекомендуется использовать такие компоненты в ответственных и критических приложениях, где надежность соединений имеет первостепенное значение, например, в промышленной автоматизации, энергетике и транспортной инфраструктуре.
Сертификаты
Отказное письмо
