Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 1NO 10A; контакты AgCdO | 434170092300 Finder 43.41.7.009.2300

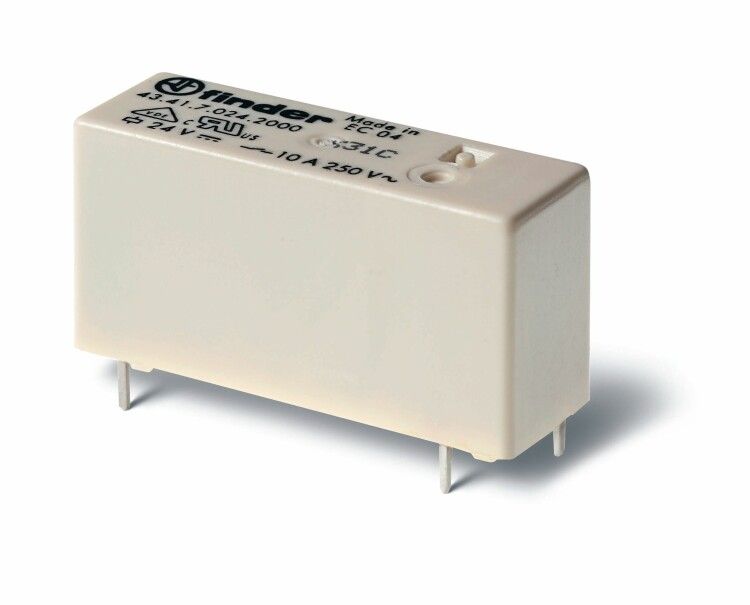

Электромеханическое реле Finder 43.41.7.009.2300 - компактное устройство с монтажом на печатную плату, предназначенное для коммутации нагрузок до 10 А при напряжении 9 В постоянного тока. Благодаря низкопрофильному корпусу и высокой чувствительности катушки, реле идеально подходит для плотной компоновки в контроллерах, автоматических системах и устройствах с ограниченным пространством.

Назначение и область применения

Реле Finder 43.41.7.009.2300 используется как промежуточное устройство для управления силовыми цепями слаботочными сигналами. Подходит для встраивания в печатные платы устройств автоматизации, бытовой электроники, медицинского оборудования, промышленных контроллеров и систем сбора данных. Применяется там, где требуется надёжное переключение с малым потреблением энергии управления.

Технические характеристики

• Напряжение катушки: 9 В постоянного тока (DC)
• Коммутируемый ток: 10 А (на один нормально открытый контакт)
• Тип контакта: 1NO (один нормально открытый контакт)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуговым повреждениям при переключении
• Шаг выводов: 5 мм - совместим со стандартными технологиями SMT/THT
• Степень защиты: IP20 - защищено от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания
• Поляризация: свободная - можно подключать любым способом (+/- не имеет значения)
• Корпус: пластиковый, самозатухающий материал
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 43.41.7.009.2300 рассчитано на монтаж на печатную плату через выводы с шагом 5 мм. Совместимо с технологиями THT (сквозного монтажа) и частично с SMT при использовании специальных адаптеров. Для надёжного паяния рекомендуется соблюдать температурный режим не выше 260 C в течение 10 секунд. Размеры корпуса позволяют использовать его в плотных схемах, где важна экономия места. Катушка с повышенной чувствительностью снижает требуемую мощность управления - около 0.2 Вт, что удобно для работы с микроконтроллерами и логическими выходами.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность). Сертифицировано для использования в промышленных и бытовых системах. Отсутствие защиты от брызг и пыли (IP20) делает его непригодным для открытых сред - необходимо использование корпуса или панели.

Преимущества

• Высокая чувствительность катушки - позволяет управлять реле от слаботочных выходов (например, Arduino, STM32)
• Контакты из AgCdO обеспечивают длительный срок службы при переключении индуктивных нагрузок (двигатели, соленоиды)
• Низкий профиль корпуса - оптимален для тонких устройств и многослойных плат
• Свободная поляризация - упрощает монтаж и не требует контроля направления подключения
• Стандартный шаг 5 мм - легко заменить аналогичные модели других производителей

Ограничения применения

• Не предназначено для установки во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от внешних факторов
• Запрещён монтаж в условиях температуры ниже −25C или выше +55C
• Не подходит для коммутации переменного тока - только постоянный ток (DC)
• Один контакт - нельзя использовать как переключатель с двумя состояниями (SPDT); для этого нужна другая модель
• При работе с индуктивными нагрузками (>10 ВА) обязательна установка гашения дуги (диода или RC-цепочка)

Примеры использования

• Управление насосом или вентилятором в системе охлаждения на базе микроконтроллера
• Переключение световой индикации в пульте управления
• Коммутация нагревательного элемента в термостате
• Автоматизация тестового стенда - включение/выключение нагрузки по команде
• Системы сигнализации - управление звонком или сиреной

Практические советы

• При проектировании платы учтите посадочные размеры - расстояние между выводами 5 мм, а высота корпуса всего 15 мм
• Для увеличения срока службы контактов используйте демпферную цепь (диод 1N4007 параллельно катушке) при работе с катушками индуктивности
• Не перегружайте контакт - даже при 10 А максимальном значении лучше работать с запасом (не более 7–8 А для долговечности)
• Проверьте соответствие напряжения катушки: 9 В DC - не подключайте к 12 В без ограничивающего резистора
• При замене убедитесь, что новое реле имеет тот же тип контактов (1NO) и шаг выводов - иначе придётся менять плату
