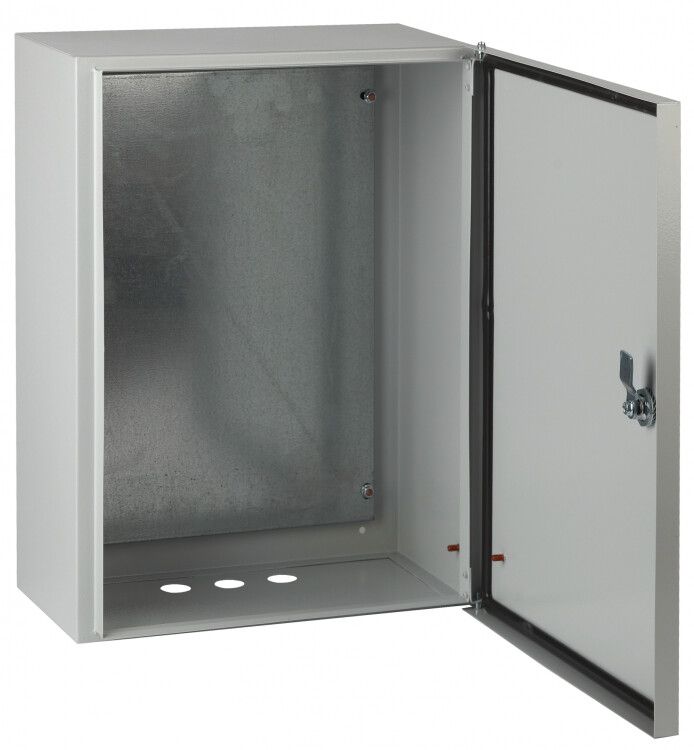

Корпус металлический ЩМП-2-0 76 У2 IP54 (500х400х220) (21) ЭРА - Б0030165

Корпус металлический ЩМП-2-0 76 У2 IP54 (500х400х220) от бренда ЭРА - это прочный шкаф для монтажа электрооборудования в условиях повышенной влажности, запылённости и перепадов температур. Подходит для установки в зданиях, на открытых площадках и промышленных объектах. Артикул б0030165 соответствует сериям 55 Корпуса и боксы.

Назначение и область применения

Щит предназначен для защиты электротехнического, низковольтного и мультимедийного оборудования внутри помещений и на улице. Используется в системах распределения электроэнергии, автоматизации технологических процессов, пожарной безопасности и управлении оборудованием.

• Подходит для установки на промышленных предприятиях, в ЖКХ, сельском хозяйстве, на спортивных объектах и в общественных зданиях.
• Идеален для сборки щитов управления, автоматики, пожарной сигнализации и распределительных устройств.
• Обеспечивает сохранность компонентов при наличии внешних факторов: пыли, влаги, наледи, механических ударов.

Технические характеристики

• Размеры: 500×400×220 мм (высота × ширина × глубина); установочная глубина - 250 мм.
• Степень защиты: IP54 - защищён от пыли (не полностью, но в достаточной степени для работы в помещениях с пылью) и от брызг воды со всех сторон.
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварной жёсткий корпус.
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035; устойчиво к коррозии и выцветанию.
• Класс защиты: I - наличие заземления обязательно.
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 1,7 кг, падающего с 30 см).
• Номинальный ток: 100 А - допустимый ток через вводы и шины, не более.
• Модульная ширина: 12 модулей - позволяет установить до 12 стандартных DIN-модулей (например, автоматические выключатели, УЗО).
• Количество кабельных вводов: 3 - готовые отверстия для ввода кабелей, требуют герметизации при необходимости.
• Замок: есть, с двумя ключами - обеспечивает доступ только авторизованному персоналу.
• Монтажная панель: да, оцинкованная - фиксирует оборудование на DIN-рейках, легко монтируется и демонтируется.
• Тип двери: одинарная, открывается наружу.
• Тип крышки: закрытого типа - плотно прилегает к корпусу, исключает проникновение влаги.
• Уличное исполнение: да - рассчитан на работу при перепадах температур и влажности.
• Срок гарантии: 3 года на эксплуатацию, 15 лет - против сквозной коррозии.

Совместимость и монтаж

Щит совместим со всеми стандартными DIN-модулями шириной 17,5 мм. Монтажная панель уже установленна - достаточно закрепить оборудование на рейках. Кабельные вводы имеют диаметр, подходящий для проводов до 16 мм2. Для уличной установки рекомендуется использовать термоусадочные или резиновые уплотнители в местах ввода кабелей.

• Монтаж - открытый: крепится к стене болтами через отверстия в задней части корпуса.
• Не требуется специальный инструмент - достаточно отвёртки и гаечного ключа.
• При монтаже важно соблюдать заземление: класс защиты I требует подключения PE-проводника к контактной пластине внутри корпуса.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 51321.1-2007 (аналог IEC 61439-1) для низковольтных распределительных устройств.
• Порошковое покрытие соответствует нормам по химической стойкости и экологичности.
• IP54 и IK08 обеспечивают соответствие требованиям по защите от внешних воздействий согласно ГОСТ 14254 и ГОСТ 14255.
• Корпус выполнен из стали, не поддерживающей горение - безопасен при возникновении аварийных ситуаций.

Преимущества

• Высокая долговечность благодаря сварному корпусу и антикоррозийному покрытию.
• Универсальная конструкция - подходит как для indoor, так и outdoor применений.
• Оцинкованная монтажная панель снижает риск окисления контактов и продлевает срок службы оборудования.
• Надёжный уплотнитель на двери - двухкомпонентный полиуретановый, не трескается при минусовых температурах.
• Гарантия 15 лет на отсутствие сквозной коррозии - один из лучших показателей в классе.

Ограничения применения

• Не предназначена для взрывоопасных зон (не имеет взрывозащиты Ex).
• Номинальный ток 100 А - нельзя использовать для цепей выше этого значения без дополнительной защиты.
• Кабельные вводы не оснащены встроенными герметиками - необходимо самостоятельно устанавливать уплотнения при работе во влажной среде.
• Не подходит для установки в средах с агрессивными химическими веществами (кислоты, щёлочи, растворители).
• Цвет RAL 7035 - не подходит для визуального выделения в системах пожарной сигнализации, где требуется красный (RAL 3000); последний вариант доступен отдельно.

Примеры использования

• Щит управления насосной станцией на водопроводе - защищает автоматы и реле от сырости.
• Распределительный щит на территории складского комплекса - выдерживает пыль и перепады температур.
• Пожарный щит в подвале многоэтажного дома - работает при +5C…+40C и влажности до 95%.
• Автоматизация теплицы - контролирует нагрев, вентиляцию и полив при колебаниях погоды.

Практические советы

• Перед монтажом проверьте, что все кабельные вводы будут герметично закрыты - используйте резиновые или термоусадочные пробки.
• При установке на улице выбирайте место с минимальным прямым воздействием дождя и солнца - лучше под навесом.
• Для увеличения числа модулей можно использовать удлинители DIN-реек - они совместимы с этой моделью.
• При использовании в холодном климате убедитесь, что внутри щита нет конденсата - возможно, потребуется вентилятор или нагреватель.
• Артикул б0030165 - единственный в линейке с этими точными размерами и IP54. Не путайте с другими моделями серии ЭРА SIMPLE, которые могут иметь меньшую степень защиты.
