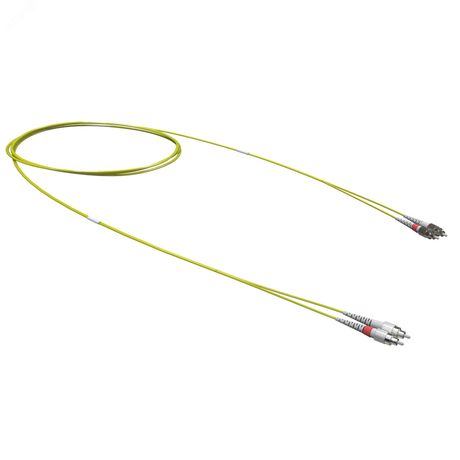

Оптический коммутационный шнур Duplex FC-UPC/FC-UPC, 9/125 OS2, 2 м | RNPC9DFUFU2 DKC ДКС

Оптический коммутационный шнур Duplex FC-UPC/FC-UPC, 9/125 OS2, 2 м от DKC IT - это надёжный одномодовый патч-корд для передачи сигналов на большие расстояния в сетях связи. Шнур с двумя волокнами и жёлтым корпусом подходит для монтажа в центрах обработки данных, телекоммуникационных щитах и на объектах с высокими требованиями к безопасности.

Назначение и область применения

Оптический коммутационный шнур Duplex FC-UPC/FC-UPC, 9/125 OS2, 2 м предназначен для соединения активного оборудования в оптоволоконных сетях: оптических терминалов, коммутаторов, маршрутизаторов, OLT/ONU. Подходит для использования в городских и магистральных сетях, центрах обработки данных, системах видеонаблюдения и телекоммуникациях. Благодаря типу волокна OS2 обеспечивает стабильную работу на расстояниях до 10–80 км.

Технические характеристики

• Тип волокна: OS2 (одномодовое, оптимизировано для длин волн 1310 и 1550 нм)
• Количество волокон: 2 (дуплексная сборка)
• Тип разъёмов: FC-FC (цанговые, винтовые, с уплотнением)
• Тип полировки: UPC (ультраплоская, низкий уровень отражений)
• Длина: 2 метра
• Цвет оболочки: жёлтый (стандарт для одномодовых кабелей)
• Тип кабеля: сдвоенный (два волокна в одной оболочке)
• Материал оболочки: малодымный безгалогенный компаунд (соответствует EN 60754-1/2)
• Стандарт волокна: ITU-T G.652.D

Совместимость и монтаж

Разъёмы FC совместимы с большинством промышленных и телекоммуникационных устройств, где требуется механически прочное и герметичное соединение. Монтаж выполняется путём вставки разъёма в адаптер FC и фиксации вращением гайки. Убедитесь, что порты оборудования поддерживают FC-UPC. Не используйте этот шнур с APC-разъёмами - они имеют зелёный цвет и другой угол полировки, что вызывает потери сигнала. Для защиты от перегибов радиус изгиба должен быть не менее 30 мм.

Безопасность и стандарты

• Оболочка выполнена из материала, не выделяющего токсичных газов при горении - соответствие EN 60754-1/2
• Подходит для установки в помещениях с повышенными требованиями к пожарной безопасности: офисы, серверные, метро, медицинские учреждения
• Не содержит галогенов - снижает риск коррозии контактов и повреждения оборудования при возгорании

Преимущества

• Высокая точность полировки UPC минимизирует возвратные потери - важное преимущество для высокоскоростных каналов
• Жёлтый цвет оболочки позволяет легко отличить одномодовый кабель от многомодового (оранжевый)
• Фиксация винтом FC гарантирует устойчивость к вибрациям и случайным выдергиваниям
• Использование OS2 волокна обеспечивает минимальные затухания на дальних дистанциях
• Компактная длина 2 м удобна для внутренней коммутации в щитах и стойках

Ограничения применения

• Не предназначено для внешнего монтажа - отсутствует броня и защита от УФ-излучения
• Не подходит для подключения к разъёмам APC (зелёные); использование с ними вызовет значительные потери сигнала
• Не рассчитано на частые переподключения - частая фиксация/разфиксация винта может износить цанговый механизм
• Запрещён перегиб кабеля с радиусом меньше 30 мм - возможна потеря сигнала или повреждение волокна

Примеры использования

• Соединение OLT и ONT в сети GPON
• Передача сигнала между оптическим коммутатором и модулем WDM
• Подключение сервера к оптическому хранилищу через SFP+ порт
• Монтаж внутри телекоммуникационного шкафа в офисе или дата-центре

Практические советы

• Перед подключением всегда проверяйте цвет разъёма: FC-UPC - серебристый, FC-APC - зелёный. Они несовместимы!
• При монтаже в плотных шкафах используйте кабельные менеджеры - так предотвращается перегиб и запутывание
• Часто используется в паре с переходниками SC-FC или LC-FC; убедитесь, что все элементы системы используют одинаковую полировку (UPC)
• Для тестирования целостности канала применяйте OTDR или лазерный источник - особенно важно при использовании OS2 на дистанциях более 10 км
• Шнур Duplex FC-UPC/FC-UPC, 9/125 OS2, 2 м от DKC IT - хороший выбор для замены старых кабелей в существующих сетях благодаря стандартизованному исполнению и совместимости с RAM telecom
