Оптический коммутационный шнур Duplex SC/APC-SC/APC, 9/125 (OS2), 2 м | RNPC9DCACA2 DKC ДКС

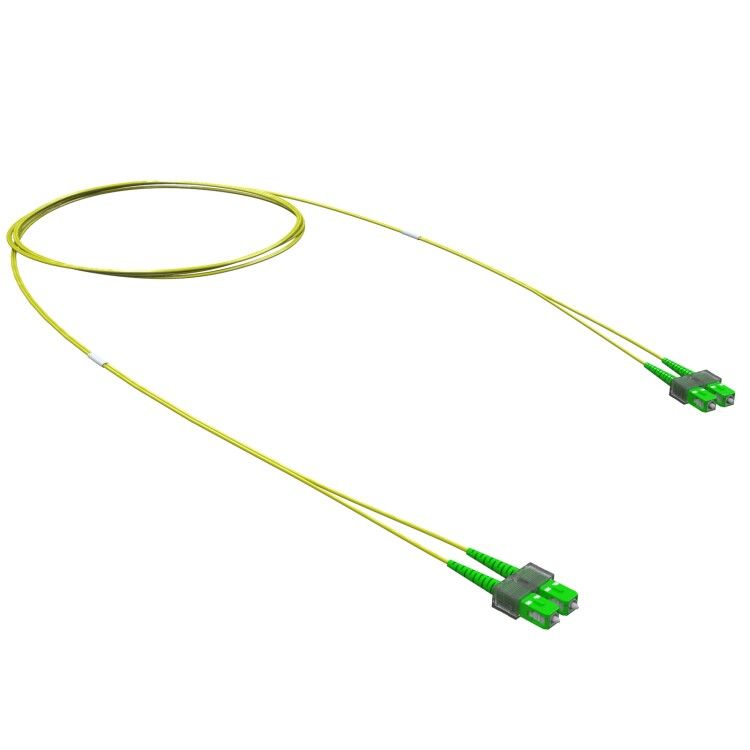

Оптический коммутационный шнур Duplex SC/APC-SC/APC 9/125 (OS2) 2 м от DKC IT - это надёжное решение для передачи сигналов в одномодовых оптоволоконных сетях с минимальными потерями. Шнур используется там, где важна точная ориентация поляризации света и высокая устойчивость к отражениям, например в телекоммуникациях, IPTV и FTTH. Артикул rnpc9dcaca2 соответствует серии RAM telecom.

Назначение и область применения

Оптический коммутационный шнур Duplex SC/APC-SC/APC 9/125 (OS2) 2 м предназначен для соединения активного оборудования в оптоволоконных сетях: оптических терминалов, маршрутизаторов, коммутаторов, OLT/ONU. Подходит для сетей типа GPON, XGS-PON, а также для систем передачи видео и данных на большие расстояния. Жёлтый цвет оболочки указывает на тип волокна OS2 - одномодовое, что отличает его от многомодовых шнуров (оранжевые).

Технические характеристики

• Тип изделия: патч-корд (коммутационный шнур)
• Разъёмы: два коннектора SC/APC - одинаковые, с углом полировки 8°
• Количество волокон: 2 (дуплекс - передача в обоих направлениях одновременно)
• Тип волокна: OS2 (одномодовое, стандарта ITU-T G.652.D)
• Длина кабеля: 2 метра
• Диаметр волокна: 9/125 мкм (основной рабочий режим)
• Диаметр кабеля: 1.8 мм
• Цвет оболочки: жёлтый - стандарт для одномодового волокна
• Материал оболочки: безгалогенный компаунд - снижает выделение токсичных газов при нагреве
• Галогены: отсутствуют - соответствие требованиям RoHS и пожарной безопасности

Совместимость и монтаж

Коннекторы SC/APC совместимы с любыми портами, поддерживающими этот тип разъёма - чаще всего встречаются в оптических распределительных щитах (ODF), на стенде абонента и в оборудовании провайдеров. Угловая полировка APC минимизирует отражения, поэтому её нельзя использовать вместо UPC - они физически совместимы, но не рекомендованы к смешиванию. Монтаж требует осторожности: не перегибайте шнур радиусом менее 30 мм. Не затягивайте фиксирующие элементы слишком сильно - можно повредить хрупкие цилиндры внутри коннекторов.

Безопасность и стандарты

Шнур соответствует международным нормам ITU-T G.652.D для одномодового волокна. Безгалогенная оболочка обеспечивает безопасную эксплуатацию в закрытых помещениях - при возгорании не выделяет едких паров. Соответствует требованиям IEC 60754-1 и IEC 61034-2. Применим в зонах с повышенными требованиями к пожарной безопасности: офисах, медицинских учреждениях, метро, серверных.

Преимущества

• Угловая полировка APC снижает уровень отражений до –65 dB и выше - идеально для аналоговых сигналов и PON-сетей
• Дуплексная конструкция позволяет передавать данные в двух направлениях через один шнур - экономит место и упрощает трассировку
• Безгалогенный материал увеличивает срок службы в условиях постоянной нагрузки и температурных колебаний
• Жёлтая оболочка легко отличается от многомодовых шнуров - исключает ошибки при подключении

Ограничения применения

Не применяйте шнур в средах с механическими воздействиями - он не экранирован и не защищён бронёй. Не используйте для подключения к устройствам с коннекторами UPC или LC - адаптеры возможны, но не рекомендованы для долгосрочной работы. Нельзя применять в качестве основного кабеля для прокладки по воздуху или в земле - это только внутренний патч-корд. Температурный диапазон ограничен: от -10C до +60C - не предназначена для уличной эксплуатации без защиты.

Примеры использования

• Подключение OLT в центральной станции к ONT у абонента
• Соединение оптического модуля SFP+ с распределительной рамкой в серверной
• Интеграция в системы видеонаблюдения с передачей сигнала по волокну
• Лабораторные тестирования оптических компонентов с низким уровнем отражений

Практические советы

• Перед установкой проверьте, чтобы все коннекторы были чистыми - грязь на APC-полировке особенно критична
• Никогда не вставляйте APC-коннектор в UPC-порт без переходника - риск повреждения поверхности
• При прокладке не допускайте перегибы и скручивания - сохраняйте радиус изгиба больше 30 мм
• Для длинных трасс используйте несколько таких шнуров, но помните: каждый соединение добавляет потери - суммарные потери должны быть ниже бюджета сети
• Артикул rnpc9dcaca2 - единственный в серии RAM telecom с такими параметрами; сверьте его при заказе
