Оптический коммутационный шнур переходной Duplex LC-UPC/ST-UPC, 9/125 OS2, 3 м | RNPC9DSULU3 DKC ДКС

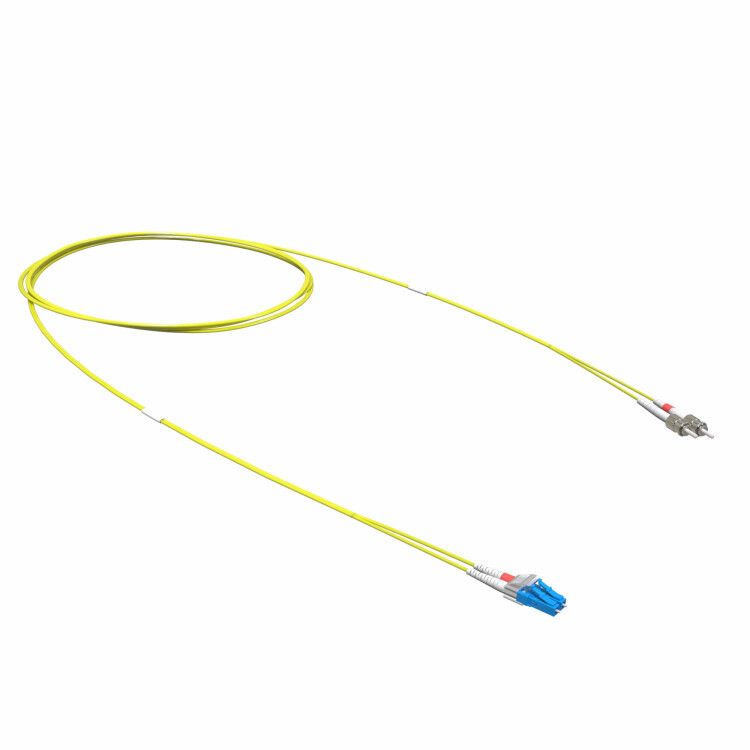

Оптический коммутационный шнур переходной Duplex LC-UPC/ST-UPC, 9/125 OS2, 3 м от DKC IT - это двухволоконный патч-корд для соединения оборудования с разными типами разъёмов в одномодовой волоконно-оптической сети. Шнур используется там, где требуется переход между интерфейсами ST и LC, например, при подключении распределительных щитов к серверным стойкам. Артикул rnpc9dsulu3 обеспечивает совместимость с сетями стандарта OS2.

Назначение и область применения

Шнур предназначен для передачи оптических сигналов на расстояния до нескольких километров в одномодовых сетях. Подходит для использования в телекоммуникационных центрах, офисных сетях, системах видеонаблюдения и на промышленных объектах, где требуются надёжные высокоскоростные соединения. Особенно актуален при модернизации старых установок с разъёмами ST на современные устройства с портами LC.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический, дуплексный
• Количество волокон: 2 (одномодовые, 9/125 мкм)
• Категория волокна: OS2 (стандарт ITU-T G.652.D)
• Тип разъёмов: ST-UPC на одном конце, LC-UPC на другом
• Длина: 3 метра
• Цвет оболочки: жёлтый (стандарт для одномодовых волокон)
• Тип полировки: UPC (ультраплоская, снижает потери отражений)
• Материал оболочки: безгалогенный, малодымный компаунд
• Apc версия: да (значит, возможна замена на APC-версию, но данный экземпляр имеет UPC-полировку)

Совместимость и монтаж

Разъём ST совместим с большинством старых оптических панелей, распределителей и активного оборудования, используемого в промышленных и телеком-сетях. Разъём LC поддерживается в современных SFP-модулях, коммутаторах и маршрутизаторах. Для монтажа достаточно вставить разъёмы в соответствующие порты до характерного щелчка - фиксация механическая. Учитывайте радиус изгиба кабеля: минимальный - не менее 10 диаметров кабеля (≈4–5 см), чтобы не повредить волокно. Не перегибайте и не затягивайте шнур слишком сильно.

Безопасность и стандарты

Оболочка выполнена из материала, не выделяющего галогены при нагреве - соответствие требованиям пожарной безопасности для помещений с повышенными нормами (офисы, медицинские учреждения, метро). Соответствует стандарту ITU-T G.652.D для одномодового волокна. Наличие UPC-полировки гарантирует низкий уровень отражённого сигнала (возвратная потеря ≥50 дБ), что важно для стабильной работы в высокоскоростных каналах.

Преимущества

• Переходной дизайн позволяет избежать необходимости установки дополнительных адаптеров или патч-панелей
• Жёлтый цвет оболочки сразу указывает на тип волокна - одномодовое, что ускоряет диагностику и обслуживание
• Безгалогенная оболочка безопасна при возгорании, особенно важна в закрытых помещениях
• UPC-полировка минимизирует потери сигнала за счёт точного контакта в разъёмах
• Стандартная длина 3 м - оптимальна для внутренних соединений в стойках и панелях

Ограничения применения

Не предназначается для использования вне помещений - отсутствует защита IP, материал не рассчитан на воздействие UV-лучей, влаги или температурных колебаний. Не следует применять в средах с постоянными вибрациями без дополнительной фиксации. Не подходит для многомодовых сетей - волокно 9/125 OS2 несовместимо с многомодовым оборудованием. Также не стоит использовать этот шнур вместо одноволоконного (simplex) - он содержит два волокна и требует парного подключения.

Примеры использования

• Подключение оптического терминала с разъёмом ST к серверному коммутатору с портом LC
• Интеграция старой системы передачи данных с новым оборудованием в центральной АТС
• Создание временной связи между распределительной рамой и тестовым устройством
• Замена повреждённого участка в оптоволоконной трассе внутри здания

Практические советы

• Проверьте тип полировки перед покупкой: UPC ≠ APC. Этот шнур имеет UPC - не путайте с зелёными разъёмами APC, которые имеют другой угол полировки
• При использовании в стойке фиксируйте шнур с помощью кабельных менеджеров - предотвращает случайное выдергивание
• Не открывайте защитные крышки разъёмов заранее - пыль и грязь на торцах волокна вызывают значительные потери сигнала
• Для проверки целостности используйте оптический тестер - визуально невозможно определить обрыв волокна
• Артикул rnpc9dsulu3 - единственный в линейке RAM telecom с таким сочетанием разъёмов; аналоги других брендов могут отличаться по качеству полировки или материалу оболочки
