Оптический коммутационный шнур Duplex SC/APC-SC/APC, 9/125 (OS2), 3 м | RNPC9DCACA3 DKC ДКС

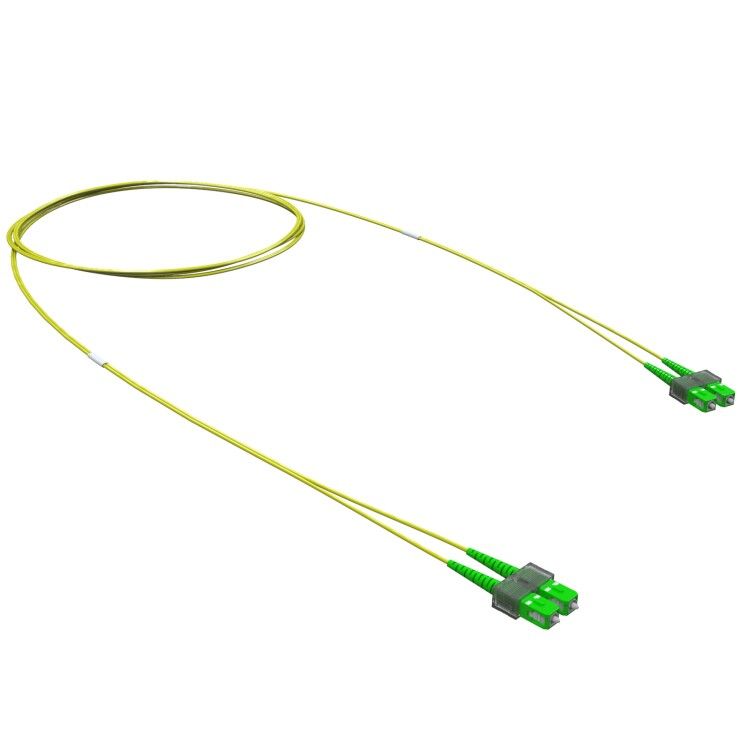

Оптический коммутационный шнур Duplex SC/APC-SC/APC 9/125 (OS2) 3 м от DKC IT - это надёжное решение для передачи сигналов в одномодовых оптоволоконных сетях с минимальными потерями. Шнур используется там, где важна точная ориентация светового сигнала и высокая устойчивость к отражениям. Артикул rnpc9dcaca3 подходит для телекоммуникационных систем, центров обработки данных и промышленной автоматизации.

Назначение и область применения

Оптический коммутационный шнур Duplex SC/APC-SC/APC 9/125 (OS2) 3 м предназначен для соединения активного оборудования в одномодовых оптоволоконных сетях. Его применяют в системах связи, IPTV, FTTH, городских и корпоративных сетях, а также на объектах с повышенными требованиями к качеству сигнала - например, в медицинской диагностике, военной технике или транспорте.

Технические характеристики

• Тип изделия: патч-корд
• Разъёмы: два коннектора SC/APC (Duplex)
• Количество волокон: 2
• Тип волокна: OS2 (одномодовое, 9/125 мкм)
• Длина кабеля: 3 метра
• Диаметр кабеля: 1,8 мм
• Полировка коннекторов: APC (Angled Physical Contact) - угол 8° для минимизации отражений
• Цвет оболочки: жёлтый - стандартный цвет для одномодовых волокон
• Материал оболочки: безгалогенный компаунд
• Стандарты: EN 60754-1/2 (низкая токсичность дыма при горении)

Совместимость и монтаж

Шнур совместим с любым оборудованием, поддерживающим стандартизированные коннекторы SC/APC. Для подключения требуется аккуратное введение в порт до щелчка - фиксаторы на корпусе обеспечивают плотную посадку. Учитывайте, что APC-коннекторы имеют зелёную крышку; не путайте их с UPC-разъёмами (синий цвет), они несовместимы механически и оптически. Монтаж допускается в шкафах, трассах и на стендах без перегибов радиусом менее 30 мм.

Безопасность и стандарты

Оболочка выполнена из малодымного безгалогенного материала, что снижает выделение токсичных веществ при возгорании. Соответствует нормам EN 60754-1/2 - требование актуально для помещений с ограниченной вентиляцией, метро, тоннелями, серверных комнат и общественных зданий.

Преимущества

• APC-полировка обеспечивает потери отражения ниже –60 дБ - идеально для аналоговых сигналов и PON-сетей
• Одномодовое волокно OS2 позволяет передавать данные на расстояния до 10–40 км без репитеров
• Галоген-free состав повышает безопасность при длительной эксплуатации в закрытых пространствах
• Жёлтый цвет легко отличить от многомодовых кабелей (оранжевые/бежевые), исключая ошибки при обслуживании

Ограничения применения

• Не предназначены для работы в условиях постоянного погружения в воду - IP-защита не указана
• Не подходят для многомодовых систем (например, OM3/OM4); использование с такими устройствами вызывает значительные потери сигнала
• Изгиб кабеля под углом меньше 30 мм радиуса может повредить волокно и увеличить затухание
• Не рекомендуется использовать в средах с частыми механическими нагрузками без дополнительной защиты (гофрошланги, каналы)

Примеры использования

• Подключение OLT-оборудования к ONT в сети GPON
• Соединение между оптическими распределительными пунктами (ODP) и терминалами
• Линии связи внутри серверных стоек с высокой плотностью установки
• Передача видео- и теле-сигналов в системах видеонаблюдения с длинными трассами

Практические советы

• Перед подключением всегда проверяйте тип полировки - APC нельзя вставлять в UPС-порт, даже если он физически подходит
• Защищайте коннекторы колпачками при хранении и транспортировке - царапины на торце снижают качество сигнала
• При прокладке используйте кабельные лотки с достаточным свободным пространством - пережимы вызывают микротрещины в волокне
• Для тестирования используйте OTDR или лазерный источник с детектором мощности - потеря более 0,4 дБ на соединении требует замены
• Артикул rnpc9dcaca3 и модель Duplex SC/APC-SC/APC 9/125 (OS2) 3 м от DKC IT - одинаковые продукты; выбирайте по артикулу при заказе
