Оптический коммутационный шнур Duplex SC/UPC-SC/UPC, 50/125 (OM3), 1 м | RNPC53DCC1 DKC ДКС

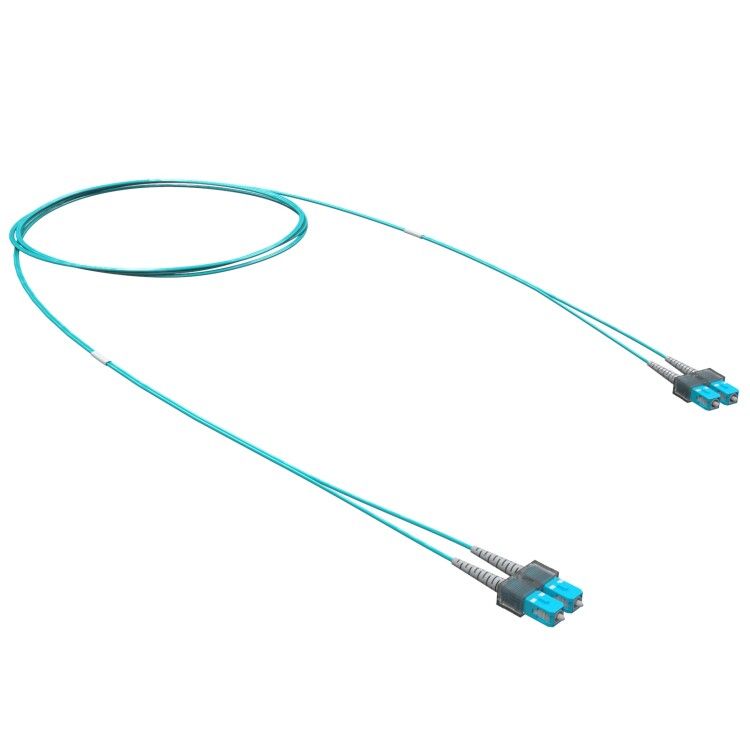

Оптический коммутационный шнур Duplex SC/UPC-SC/UPC 50/125 (OM3) 1 м от DKC IT - это двухволоконный патч-корд для высокоскоростной передачи данных в многомодовых оптоволоконных сетях. Шнур выполнен из безгалогенного материала, имеет бирюзовую оболочку и совместим с оборудованием стандарта OM3. Артикул rnpc53dcc1 подходит для монтажа в серверных, телекоммуникационных и промышленных системах.

Назначение и область применения

Оптический коммутационный шнур Duplex SC/UPC-SC/UPC 50/125 (OM3) 1 м используется для соединения активного оборудования в оптоволоконных сетях: свичей, маршрутизаторов, серверов, медиаконвертеров. Подходит для работы в центрах обработки данных, на предприятиях с высокими требованиями к скорости передачи данных и надежности связи. Применяется там, где требуется передача сигналов на расстояния до 300 метров при скорости 10 Гбит/с и выше.

Технические характеристики

• Тип изделия: патч-корд (двухволоконный, дуплекс)
• Длина кабеля: 1 метр
• Тип разъёмов: SC/UPC - SC/UPC (стандартная прямоугольная форма с фиксацией)
• Количество волокон: 2
• Категория волокна: OM3 (многомодовое, оптимизированное для 10–40 Гбит/с)
• Диаметр кабеля: 1,8 мм
• Цвет оболочки: бирюзовый (аква)
• Материал оболочки: компаунд без галогена (Low Smoke Zero Halogen - LSZH)
• Тип полировки: UPC (Ultra Physical Contact - повышенная точность контакта, снижает потери сигнала)

Совместимость и монтаж

Разъёмы SC/UPC совместимы с большинством современных оптических портов, использующих стандарт SC. Установка выполняется путём вставки разъёмов в соответствующие гнёзда до щелчка - фиксация механическая, без вращения. Для обеспечения долгой службы избегайте перегибов кабеля радиусом менее 10 мм. Кабель не предназначен для установки под напряжение или в средах с высокой вибрацией без дополнительной защиты.

Безопасность и стандарты

Оболочка выполнена из малодымного и безгалогенного компаунда - при возгорании выделяет минимальное количество токсичных веществ. Соответствует требованиям безопасности для помещений с людьми: офисов, серверных, метро, больниц. Тип волокна OM3 соответствует стандартам ISO/IEC 11801 и TIA-492-AAAD. Полировка UPC снижает коэффициент отражения до –50 дБ и более, что важно для стабильной работы высокоскоростных систем.

Преимущества

• Высокая надёжность соединения благодаря технологии UPC-полировки - меньше потерь сигнала и отражений
• Безгалогенная оболочка повышает безопасность при пожаре - особенно актуально для закрытых помещений
• Яркая бирюзовая окраска упрощает идентификацию кабеля среди других цветов в сложных панелях
• Стандарт OM3 обеспечивает поддержку скоростей до 40 Гбит/с на расстоянии до 300 м
• Удобная длина 1 м - идеальна для внутренних соединений между соседними устройствами

Ограничения применения

• Не предназначено для одноволоконных (simplex) систем - требует двойного канала
• Не работает с одномодовым волокном (SMF); применение с SMF вызывает значительные потери сигнала
• Не рассчитано на длительную эксплуатацию вне помещения - материал не защищён от УФ-излучения и осадков
• Не следует использовать в условиях постоянного механического натяжения или частого изгиба
• АPC-версия указана как “Да” в данных - но фактически использована полировка UPC; возможна ошибка в спецификации. При необходимости APC-соединений выбирайте другие модели.

Примеры использования

• Подключение сервера к коммутатору в серверной комнате
• Связь между модулями оптической системы в центре обработки данных
• Интеграция в систему видеонаблюдения с IP-камерами на базе OM3
• Локальные сети в учебных заведениях, больницах, банках - где важна безопасность и скорость

Практические советы

• Перед подключением проверьте, чтобы разъёмы были чистыми - пыль на торцах SC-коннекторов вызывает потерю сигнала
• Используйте защитные колпачки при хранении и транспортировке - они предохраняют от царапин на торцевой поверхности
• При прокладке в кабель-каналах соблюдайте допустимый радиус изгиба - минимум 10 мм
• Для длинных трасс (>100 м) убедитесь, что оборудование поддерживает OM3 - иначе эффективность будет ниже заявленной
• Этот шнур - часть серии RAM telecom от DKC. Если нужна серия с одинаковой надёжностью и цветовой маркировкой - обращайте внимание на другие продукты этой же серии
