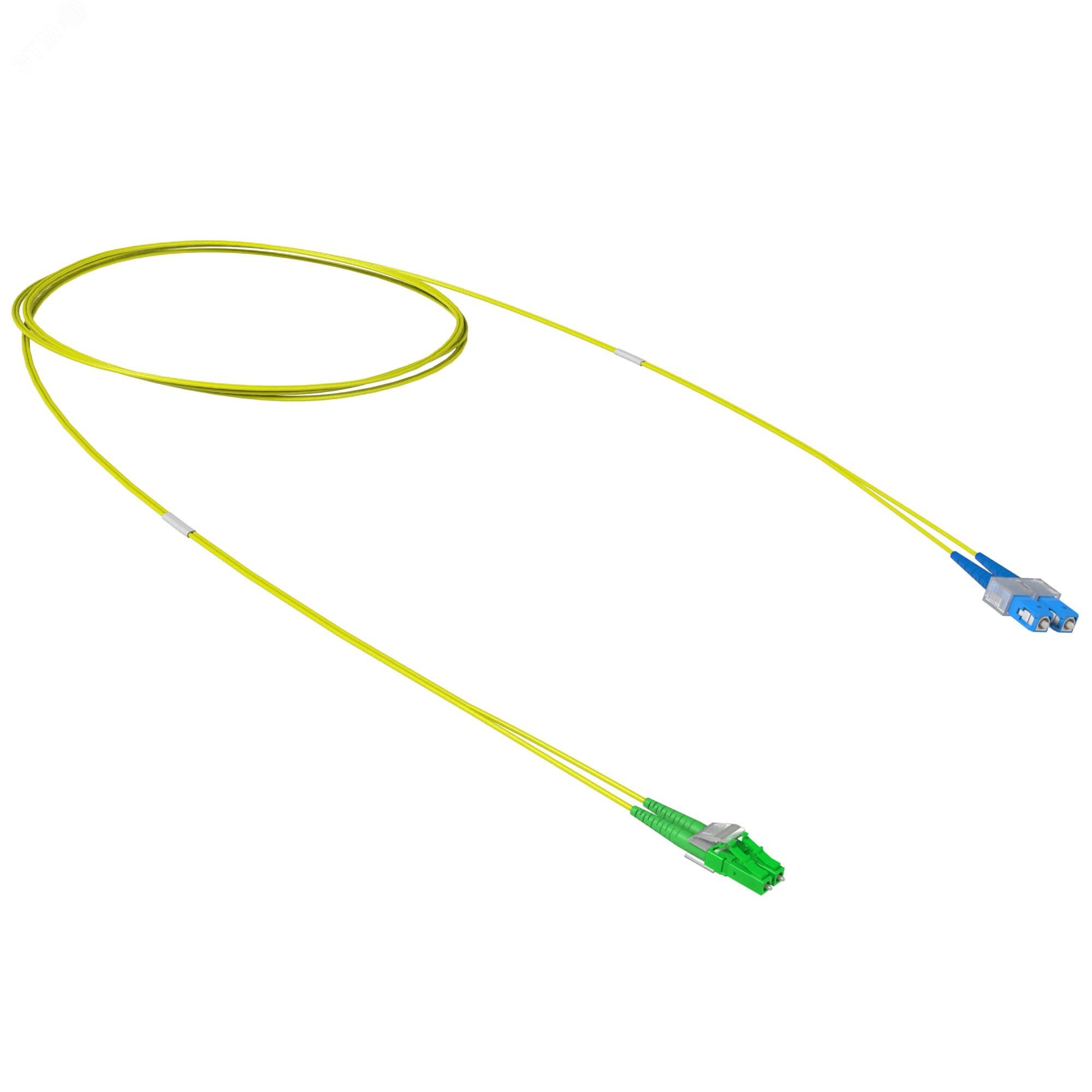

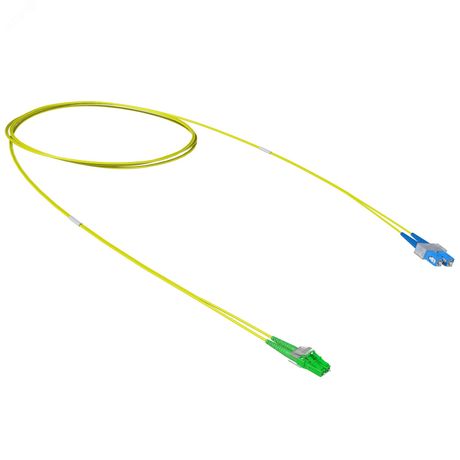

Оптический коммутационный шнур переходной Duplex LC-APC/SC-UPC, 9/125 OS2, 3 м | RNPC9DCULA3 DKC ДКС

Оптический коммутационный шнур переходной Duplex LC-APC/SC-UPC, 9/125 OS2, 3 м от DKC IT - это двухволоконный патч-корд для соединения оборудования с разными типами разъёмов в одномодовой волоконно-оптической сети. Шнур используется там, где требуется переход между интерфейсами LC-APC и SC-UPC, например, при подключении активного оборудования к распределительным щитам или patch panels.

Назначение и область применения

Шнур предназначен для передачи оптических сигналов на расстояния до нескольких десятков километров в сетях FTTH, телекоммуникационных центрах, системах видеонаблюдения и других высокоскоростных оптоволоконных каналах. Подходит для монтажа в помещениях с повышенными требованиями к безопасности - благодаря материалу оболочки, не выделяющему галогены и мало дыма при нагреве. Применяется в местах, где один конец подключается к устройству с разъёмом LC-APC (например, ONT, OLT), а другой - к патч-панели или модулю с разъёмом SC-UPC.

Технические характеристики

• Тип волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм, поддерживает дальние расстояния до 20–80 км.
• Количество волокон: 2 (дуплекс), каждое волокно работает независимо - одно для передачи, другое для приёма сигнала.
• Тип разъёмов: LC-APC (зелёная заливка) на одном конце, SC-UPC (синяя заливка) на другом - обеспечивает совместимость с оборудованием разных производителей.
• Тип полировки: APC (Angled Physical Contact) - угол 8° у LC, снижает отражения; UPC (Ultra Physical Contact) - плоская полировка у SC, минимизирует потери при соединении.
• Длина кабеля: 3 метра - оптимальна для внутренних соединений в шкафах и на рабочих местах.
• Цвет оболочки: жёлтый - стандартизированный цвет для одномодовых волокон, позволяет легко отличить от многомодовых (оранжевых).
• Материал оболочки: LSZH (Low Smoke Zero Halogen) - безопасен при возгорании, не выделяет токсичных газов, соответствует EN 60754-1/2.
• Стандарт волокна: ITU-T G.652.D - гарантирует низкие потери и стабильную работу в широком спектре температур.

Совместимость и монтаж

Оптический коммутационный шнур переходной Duplex LC-APC/SC-UPC, 9/125 OS2, 3 м совместим с любым оборудованием, поддерживающим стандартные разъёмы LC и SC. Для монтажа не требуются специальные инструменты - достаточно аккуратно вставить разъёмы в порты до характерного щелчка. Учитывайте направление полировки: APC-коннекторы нельзя подключать к UPC-портам без адаптера - это вызывает увеличение потерь и повреждение поверхности. Кабель не рассчитан на частые перегибы - радиус изгиба должен быть не менее 30 мм.

Безопасность и стандарты

• Оболочка соответствует нормам EN 60754-1/2 - низкое дымообразование и отсутствие галогенов при горении.
• Волокно соответствует ITU-T G.652.D - гарантированная надёжность в условиях изменения температуры и механических нагрузок.
• Разъёмы выполнены по стандартам IEC 61754-4 (SC) и IEC 61754-20 (LC).

Преимущества

• Переходной дизайн - исключает необходимость в дополнительных адаптерах, снижает число точек соединения и потери сигнала.
• Высокая стабильность связи благодаря APC-полировке на LC-коннекторе - идеально для PON-систем с чувствительными приёмниками.
• LSZH-оболочка делает шнур подходящим для установки в закрытых помещениях, офисах, медицинских учреждениях и метро.
• Жёлтый цвет оболочки упрощает идентификацию в сложных кабельных трассах.

Ограничения применения

• Не предназначена для наружной прокладки - отсутствует броня и UV-защита.
• Запрещено использовать с многомодовым оборудованием - OS2 волокно несовместимо с OM3/OM4.
• APC-разъёмы нельзя вставлять в порты с UPC-полировкой без переходника - возможны повреждения и значительные потери мощности.
• Не рекомендуется применять в средах с постоянными вибрациями без фиксации кабеля - риск разрушения волокна в зонах изгиба.

Примеры использования

• Подключение GPON-ONT (с LC-APC) к распределительному щиту с SC-UPC патч-панелью в квартире.
• Соединение оптического терминала в серверной комнате с мультиплексором, имеющим SC-интерфейсы.
• Интеграция в системы CCTV с оптическими камерами и NVR, использующими разные типы портов.

Практические советы

• Проверьте тип полировки перед подключением - APC всегда имеет зелёную крышку, UPC - синюю или голубую.
• Никогда не вставляйте APC-коннектор в UPC-порт без переходника - даже временно - это может повредить дорогостоящее оборудование.
• Фиксируйте шнур в шкафу с помощью хомутов, чтобы избежать случайных перегибов и натяжения.
• Для тестирования используйте OTDR или лазерный источник - проверяйте уровень затухания на обоих концах после установки.
• Эта модель - часть серии RAM telecom от DKC - она прошла контроль качества на соответствие заявленным параметрам, что важно для проектов с сертификацией.
