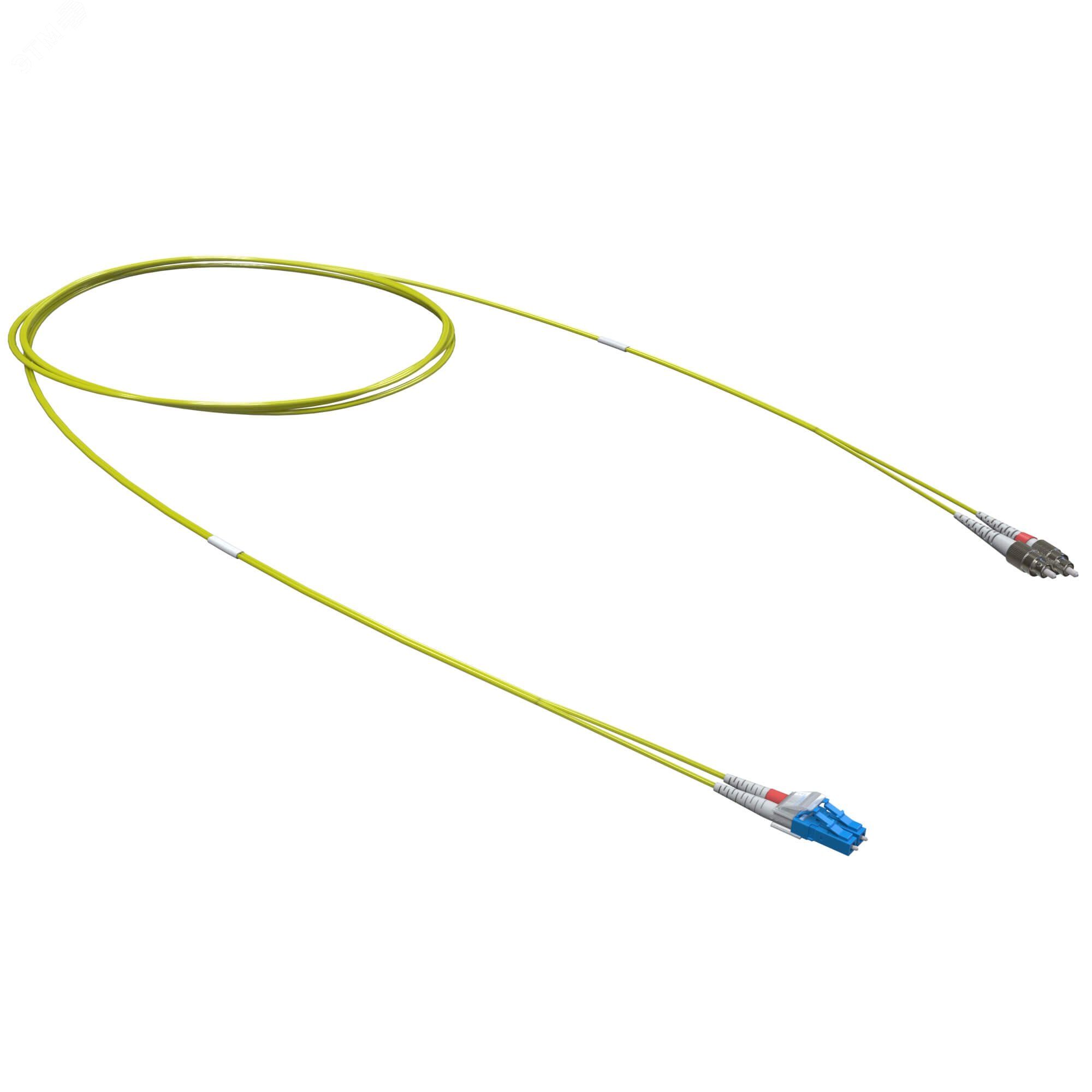

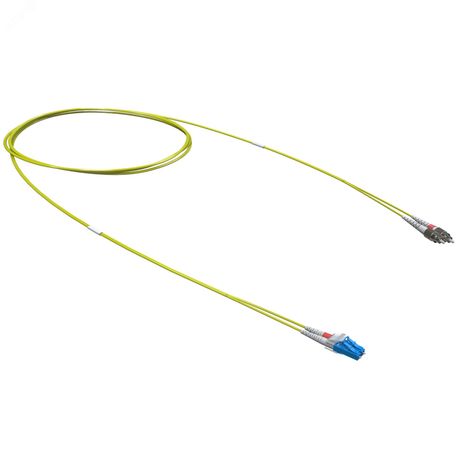

Оптический коммутационный шнур переходной Duplex LC-UPC/FC-UPC, 9/125 OS2, 3 м | RNPC9DFULU3 DKC ДКС

Оптический коммутационный шнур переходной Duplex LC-UPC/FC-UPC, 9/125 OS2, 3 м от DKC IT - это двухволоконный патч-корд для соединения оборудования с разными типами разъёмов в волоконно-оптических сетях. Шнур выполнен на базе одномодового волокна OS2, что делает его подходящим для передачи сигналов на большие расстояния. Артикул rnpc9dfulu3 используется в телекоммуникационных системах, где требуется надёжное соединение между устройствами с FC и LC интерфейсами.

Назначение и область применения

Шнур предназначен для временного или постоянного подключения оптического оборудования: оптических терминалов, коммутаторов, маршрутизаторов, активного оборудования в центрах обработки данных и на линиях связи. Подходит для использования в сетях FTTH, корпоративных LAN, телекоммуникационных узлах и на объектах с высокими требованиями к качеству сигнала. Применяется там, где один конец устройства имеет разъём FC, а другой - LC, например, при подключении оптического модуля SFP к патч-панели.

Технические характеристики

• Тип волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм, поддерживает передачу до 100 км и более.
• Количество волокон: 2 (дуплекс), каждое волокно работает независимо - одно для передачи, другое для приёма.
• Тип разъёмов: LC-Duplex на одном конце, FC-UPC на другом. UPС - ультраплоская полировка, снижающая потери отражений.
• Длина: 3 метра - оптимальная для внутренних соединений в шкафах и на стойках.
• Цвет оболочки: жёлтый - стандартизированный цвет для одномодовых кабелей, позволяет легко отличить от многомодовых (оранжевых).
• Тип кабеля: сдвоенный - два волокна в одной оболочке, защищённые от перегибов и механических воздействий.
• Стандарты: EN 60754-1/2 - материал оболочки не выделяет токсичных газов при горении, безопасен для закрытых помещений.
• Apc версия: Да - указывает на наличие APC-совместимости, хотя сам шнур использует UPC-полировку; важно при замене или совмещении с другими элементами сети.

Совместимость и монтаж

Шнур совместим с любым оборудованием, оснащённым портами FC-UPC и LC-Duplex. Для монтажа достаточно вставить разъёмы в соответствующие гнёзда до щелчка - фиксация осуществляется защёлкой на LC и зажимом на FC. Убедитесь, что поверхности разъёмов чистые перед подключением. Не допускайте перегиба кабеля радиусом менее 30 мм. Кабель не рассчитан на установку в воздуховодах или под давлением. Напряжение питания не применяется - шнур передаёт только световой сигнал.

Безопасность и стандарты

Оболочка выполнена из малодымного безгалогенного компаунда, соответствует нормам EN 60754-1/2. Это значит, что при возгорании кабель не выделяет едких газов, что особенно важно для серверных комнат, метро, медицинских учреждений и других мест с ограниченной вентиляцией. Соответствие ITU-T G.652.D гарантирует стабильную работу в соответствии с мировыми стандартами одномодового волокна.

Преимущества

• Использование UPC-полировки обеспечивает низкий уровень отражений (менее –50 дБ), повышая качество сигнала.
• Жёлтый цвет кабеля сразу указывает на тип волокна - исключает ошибки при сборке и обслуживании.
• Сдвоенная конструкция упрощает управление двумя каналами в одном кабеле - меньше путаницы и меньший риск перепутать волокна.
• Материал оболочки безопасен для людей и оборудования даже при аварийном нагреве.

Ограничения применения

• Не предназначается для внешней прокладки - отсутствует броня и UV-защита.
• Не подходит для подключения к многомодовым устройствам - OS2 не совместимо с OM3/OM4 волокнами без преобразователей.
• Разъём FC требует осторожного затягивания - чрезмерный крутящий момент может повредить волокно внутри адаптера.
• Не использовать в условиях повышенной вибрации без дополнительной фиксации - возможен люфт в разъёме.

Примеры использования

• Подключение оптического модуля SFP+ в коммутаторе (LC) к выходному порту на патч-панели (FC).
• Передача сигнала от оптического приёмопередатчика в центральной станции к тестовому оборудованию с FC-интерфейсом.
• Временное соединение при диагностике линии связи в телеком-узле.
• Интеграция старого оборудования с FC-портами в современную сеть, использующую LC-патч-панели.

Практические советы

• При заказе нескольких шнуров проверьте соответствие полярности - для дуплексных соединений важна правильная ориентация TX/RX.
• Учитывайте посадочные размеры: FC-разъём требует свободного места вокруг для поворота зажима - не устанавливайте слишком плотно в шкафу.
• Часто используются в паре с переходниками LC–SC или FC–ST - сохраняйте запас таких адаптеров для гибкости сети.
• Храните шнур в оригинальной катушке или намотанном виде - не скручивайте в tight петлю, чтобы не вызвать микротрещины в волокне.
• Артикул rnpc9dfulu3 - это именно тот вариант, который нужен, когда требуется переход LC→FC с UPC-полировкой и длиной 3 м. Альтернатива - шнуры с APC, но они имеют зелёный цвет и другие параметры отражения.
